P2000 不锈钢是Essen公司于1996年推出的高氮奥氏体不锈钢，用加压电渣重熔炉生产。该钢具有高的强度和韧性、高的应变强化能力、优异的腐蚀抗力、低的磁导率及生物相容性。

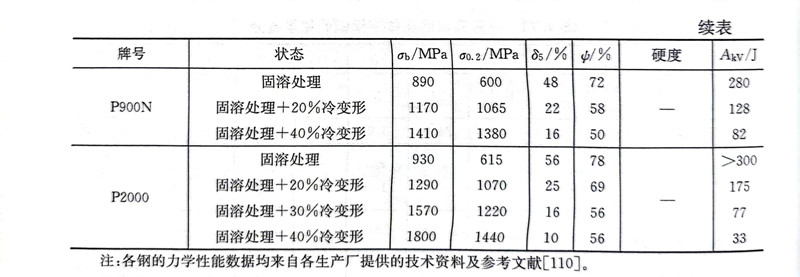

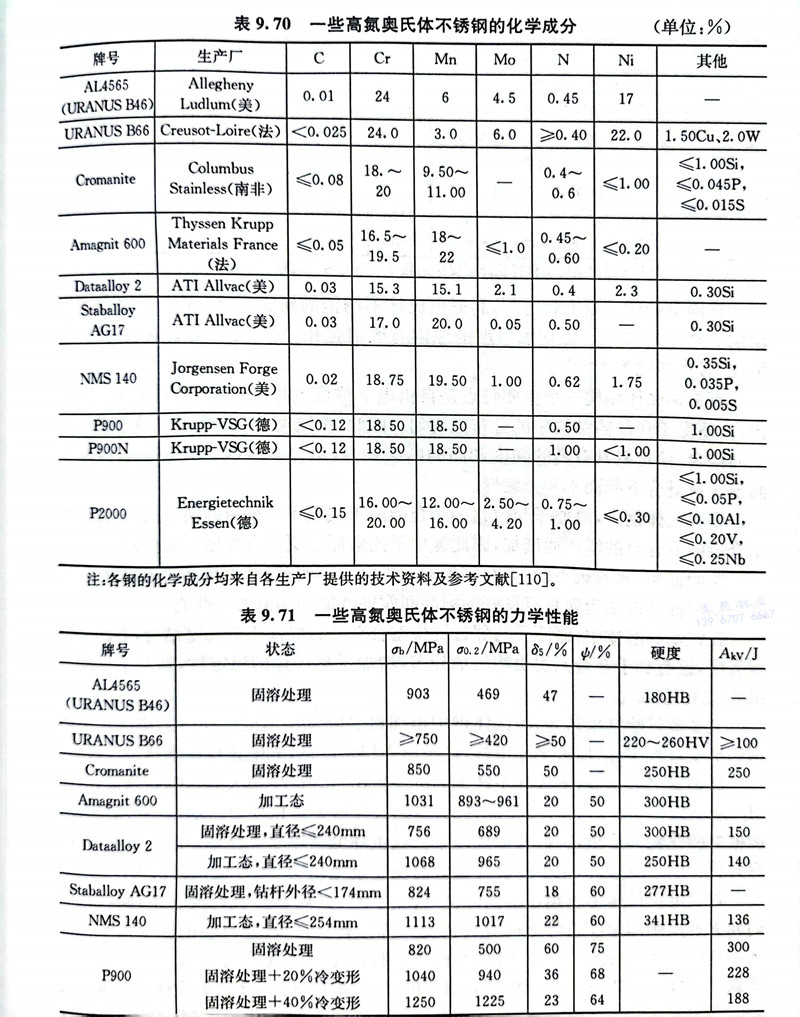

 P2000 不锈钢的热成形温度为1220～1020℃，具有较一般奥氏体不锈钢高的变形抗力，可以空冷或水冷，固溶处理温度为1120～1150℃，在惰性气体中加热，水冷。该钢固溶处理后及固溶处理后经不同程度冷变形后的室温力学性能见表9.71。该钢的疲劳强度。σ-1约为320MPa，经过冷变形后的磁导率为1.0018H／m。
