锻造高氮不锈钢在医药行业中的应用

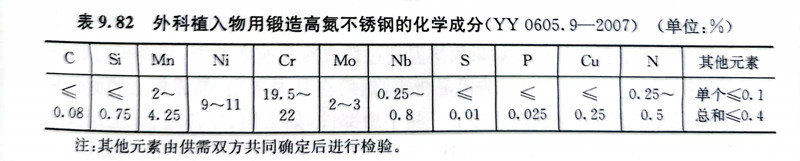

 2007年我国制定的医药行业标准YY0605.9-2007《外科植入物金属材料第9部分：锻造高氮不锈钢》中引进的一种高氮不锈钢，在长期临床应用中表明，如果应用适当，其预期的生物学反应水平是可以接受的。现该标准已为YY 0605.9-2015代替。表9.82为该钢的化学成分。YY 0605.9-2015规定该钢的力学性能：直径或厚度小于80mm的钢棒经退火（固溶处理）后为R_m≥740MPa、R_p0.2≥430MPa、δ₅≥35％，还规定了在中等硬化或硬化状态的直径不大于20m的钢棒、钢丝、冷拉棒、钢板和钢带的力学性能要求。该钢有较高的力学性能，特别是有高的屈服强度。这种钢的熔炼方式建议采用真空熔炼或电渣熔炼。

 对这种锻造高氮不锈钢的显微组织的要求（YY 0605.9-2015）：奥氏体晶粒度不粗于4级；钢的组织中应没有残余δ铁素体存在；对非金属夹杂物的要求是A型的细系应不大于1.5级，B型和C型的细系应不大于2级，D型细系应不大于2.5级，各类非夹杂物的粗系均不得大于1.5级。该钢经675℃加热1h并空冷，应能通过规定的晶间腐蚀试验。
