压力管道设计文件及签署

一、工业管道设计文件及签署

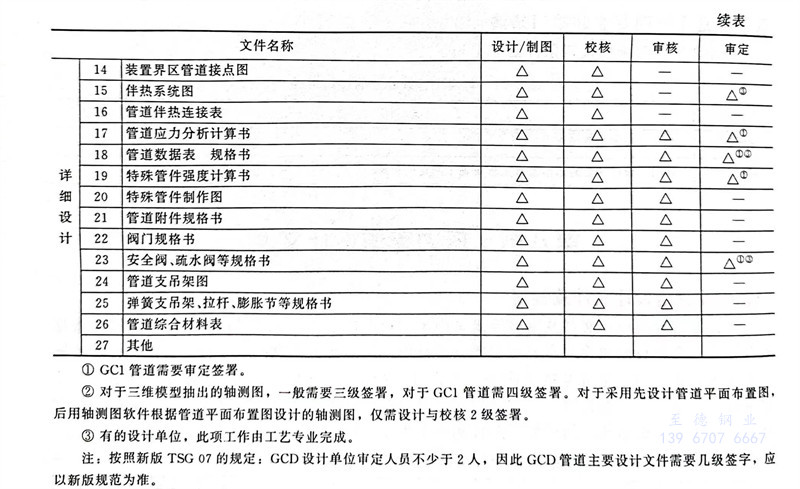

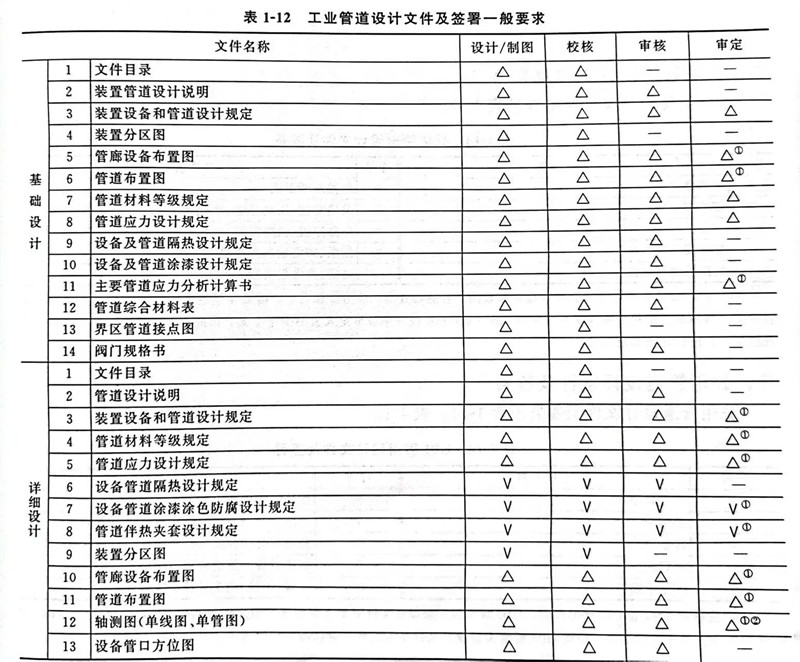

  压力管道专业设计文件及签署要求见国家和行业标准规定，各设计单位可能不同。根据规范要求，文件目录和管道布置图需要盖设计单位压力管道印章。工业管道设计文件及签署一般要求见表1-12。笔者考察了国外一些设计单位的压力管道设计文件及签署要求，为了保证设计质量，对压力管道设计文件的深度及多级签署要求均非常严格，例如，有的国外设计单位要求三维模型抽出的重要管线轴测图至少4级校审签署。

    ①. GC1管道需要审定签署。

    ②. 对于三维模型抽出的轴测图，一般需要三级签署，对于GC1管道需四级签署。对于采用先设计管道平面布置图，后用轴测图软件根据管道平面布置图设计的轴测图，仅需设计与校核2级签署。

    ③. 有的设计单位，此项工作由工艺专业完成。

    注：按照新版TSG 07的规定：GCD设计单位审定人员不少于2人，因此GCD管道主要设计文件需要几级签字，应以新版规范为准。

二、长输管道设计文件及签署

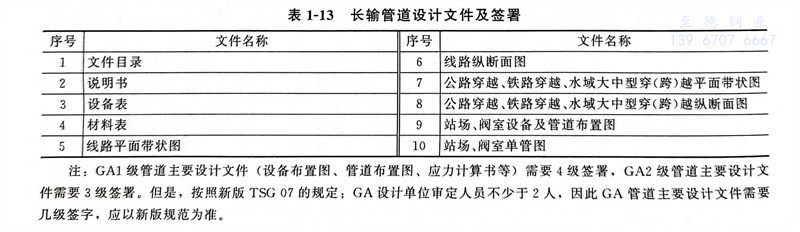

  长输管道设计文件及签署见表1-13。

  注：GA1级管道主要设计文件（设备布置图、管道布置图、应力计算书等）需要4级签署，GA2级管道主要设计文件需要3级签署。但是，按照新版TSG07的规定：GA设计单位审定人员不少于2人，因此GA管道主要设计文件需要几级签字，应以新版规范为准。

三、公用管道设计文件及签署

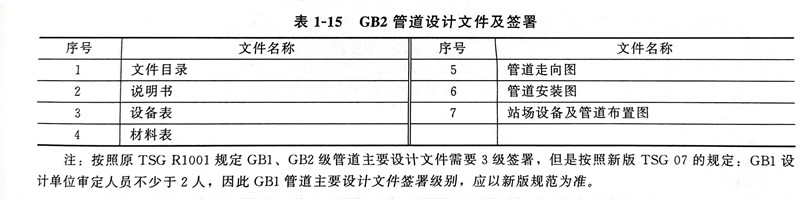

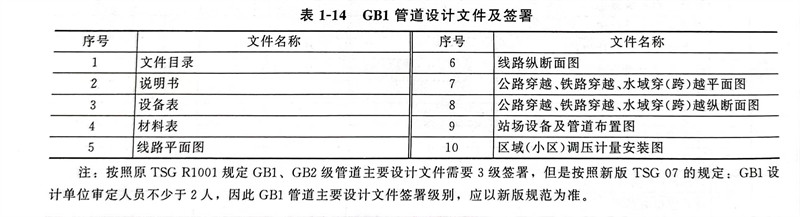

 公用管道设计文件及签署见表1-14、表1-15。

    注：按照原TSG R1001规定GB1、GB2级管道主要设计文件需要3级签署，但是按照新版TSG07的规定：GB1设计单位审定人员不少于2人，因此GB1管道主要设计文件签署级别，应以新版规范为准。

    注：按照原TSG R1001规定GB1、GB2级管道主要设计文件需要3级签署，但是按照新版TSG 07的规定：GB1设计单位审定人员不少于2人，因此GB1管道主要设计文件签署级别，应以新版规范为准。
