Monel K500

  (Ni68Cu28Al) Monel K500 耐蚀合金除了具有 Monel 400 合金的良好耐蚀性能外，它还具有更高的强度和硬度。这主要是此合金中含铝、钛等元素，经过一定的热处理后，在基体上存在弥散Ni3(Ti、Al)金属间化合物沉淀的缘故。

一、化学成分和组织特点

 Monel K500 合金与 Monel 400 合金相比，最大的差别在于此合金有2.3%～3.15%的铝和0.30%～1.0%的钛。随各国技术要求的不同，此牌号的铝、钛含量常有微小的差异。此合金的组织特点除有弥散的Ni3(Ti、Al)沉淀相析出外，其他与Monel 400 合金相同。

二、耐腐蚀性能

一般固溶态的Monel K500 合金耐蚀性能与Monel 400 合金基本相同。因此Monel 400 合金的耐蚀性数据完全可以适用于 Monel K500 合金。但是，Monel K500 合金经过固溶+时效处理后，其耐蚀性一般要低于固溶态。同时，在一些条件下还会出现应力腐蚀断裂。例如，在氢氟酸的气相中，受拉伸应力的Monel K500 合金就会产生应力腐蚀。由于Monel K500 合金在流动海水中的低腐蚀速度和此合金的高强度，因此，Monel K500 合金特别适用于制造耐海水腐蚀的离心泵和轴。在静止和流速慢的海水中，海洋生物和污垢在Monel K500 合金表面附着会引起点蚀，但其扩展较慢。

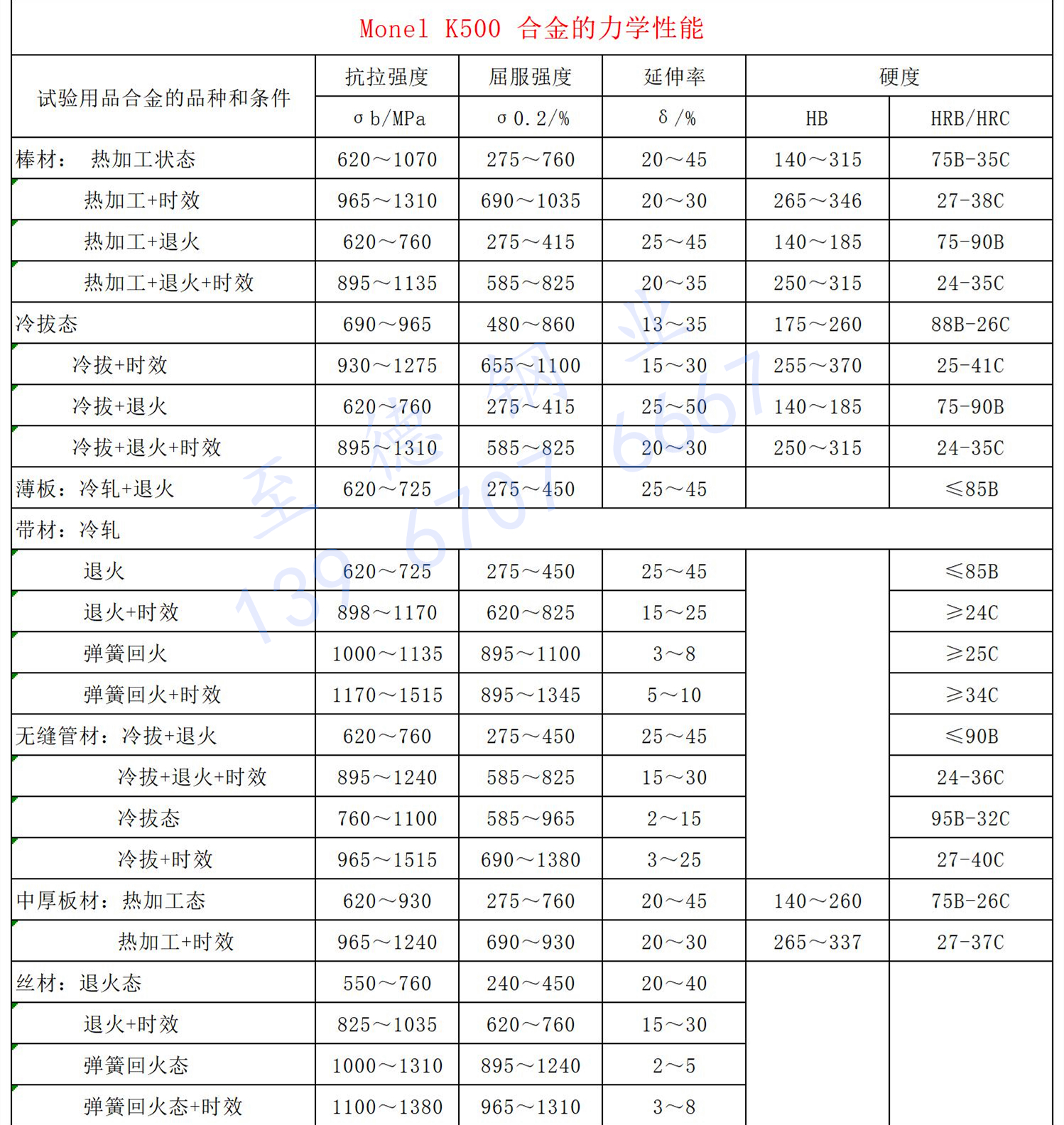

三、力学性能

四、焊接性能

 Monel K500 合金可用工业上通用的各种焊接方法进行焊接。此合金焊接方法不同，焊丝焊条匹配也不同。如：TIG 和 MIG 法，可用Monel 64 焊丝焊接；手工电弧焊，可用 Monel 134 焊条焊接。Monel K500 合金焊接必须在退火状态下进行，且时效前必须先消除焊接应力。

五、冷、热加工及成型性能

 Monel K500 合金的热变形温度为871～1149℃，当变形量大时，则建议在1038～1149℃间进行。为了生产细晶粒锻件，其最终加热温度以1093℃为宜，而且其变形量应≥30%。Monel K500 合金冷变形均在退火（固溶）态进行。常规冷加工方法均适用于此合金。虽然 Monel K500 合金具有较大变形抗力，但其塑性好，因而不会产生任何困难。

六、热处理工艺

 为了获得塑、韧性好的 Monel K500 合金，最好进行 793～871℃的退火处理。对于需进行时效处理的部件，建议热加工产品的退火在982℃进行，冷加工产品在1038℃进行。由于在982℃以上加热此合金，合金晶粒会迅速长大，因此，要求细晶粒的设备、部件在此温度下加热要尽量缩短保温时间。对于 Monel K500 合金建议按下述规范进行，这样即可获得最佳性能。

 对于锻后淬火或退火锻件，退火或热轧棒以及大规格（≥38.1mm）冷拔棒，供软化回火的丝和带材（HB在 148～180），一般系在 593～605℃加热16小时，炉冷到482℃。

 对弹性部件用带、丝材或经大量冷加工的 Monel K500 合金（硬度在260～325HB），可在527～538℃加热6小时以上，然后≤ 3.8～9.6℃/小时的冷却速度冷却到482℃。

七、产品应用

 Monel K500 合金的耐蚀性基本与Monel 400 合金相同，但强度、硬度稍高。此合金主要用于泵轴和叶轮、输送器刮刀、油井钻环、弹性部件、阀垫等。主要冶金产品与Monel 400 合金相同。
