一、装置简介
醋酸是重要的有机化工原料之一，广泛用于合成纤维、涂料、医药、农药、食品添加剂、染织等工业，是国民经济的一个重要组成部分。醋酸生产的方法有乙醛氧化法（乙醇和乙烯法）、乙烷和甲烷氧化法以及甲醇羰基合成法等。生产的工艺不同，操作条件及工艺介质的组成和腐蚀性也不同，对设备和管道材料的要求也不同。甲醇低压羰基合成醋酸工艺流程简单，产能大，产品质量高，是目前最先进的醋酸生产工艺，也是国内外醋酸生产的主流工艺。羰基合成醋酸的工艺介质腐蚀性强，对设备管道材料有特殊的要求。
二、典型羰基合成醋酸工艺流程

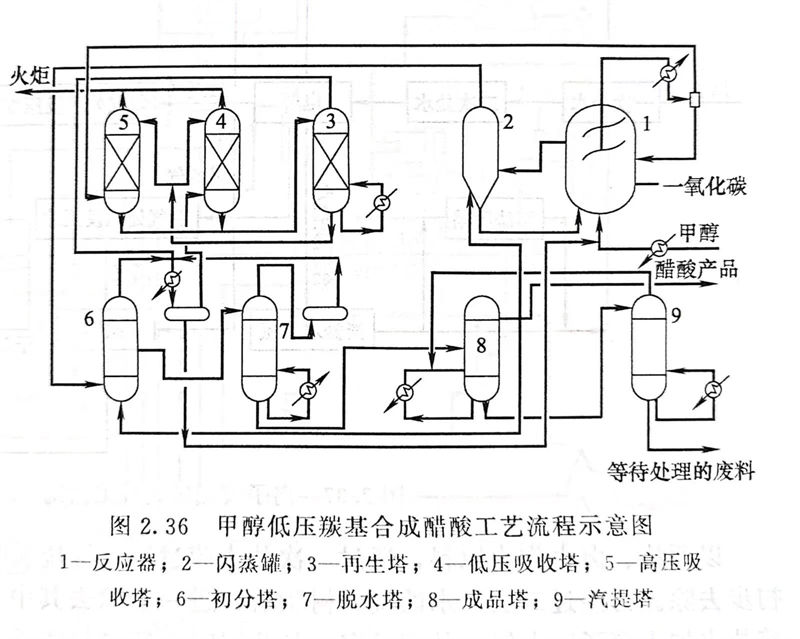

甲醇低压羰基合成醋酸技术由美国Monsanto公司实现工业化，其工艺流程示意图如图2.36所示。
甲醇低压羰基合成醋酸生产工艺大致可分为反应、精制、轻组分回收、催化剂的制备与再生等工序。甲醇由甲醇中间储槽经甲醇加料泵送至甲醇加热器进入反应釜。精制一氧化碳以一定压力及一定流量由反应釜底部进入釜内分配管。在搅拌器作用下，CO在溶液中扩散溶解。在催化剂、碘甲烷促进剂及碘化氢的作用下，CO与甲醇在反应釜内生成醋酸。经反应釜冷凝器冷却后进人冷凝液分离器。含有大量碘甲烷、醋酸、醋酸甲酯等的冷凝液送回反应釜，冷却后的气体进人高压吸收塔，用贫液（醋酸）吸收气体中的碘甲烷，吸收了碘甲烷的富液从高压吸收塔底部排出进入再生塔进行再生。吸收后的尾气去火炬系统。反应釜内生成的醋酸及反应液在闪蒸罐内闪蒸后形成气液两相。液体经催化剂循环泵送回反应釜。含有醋酸、碘甲烷、碘化氢、水及醋酸甲酯等组分的气相去初分塔进行提纯。来自闪蒸罐气相物料中的碘化氢以及夹带的少量催化剂，在初分塔底部靠位差返回闪蒸罐。初分塔蒸馏得到的粗醋酸由塔侧中部取出，送至脱水塔。脱水塔气相与初分塔气相一道送至低压吸收塔，回收碘甲烷后尾气去火炬系统，液体送再生塔，成品醋酸由成品塔侧部取出，冷却后送成品中间储槽。含丙酸以及金属碘化物的高沸点的溶液由塔底部送往汽提塔系统，以回收醋酸，塔底重组分进一步处理回收。再生塔再生后的贫液用循环水冷却后，一部分送往高压吸收塔作吸收剂；另一部分送往低压吸收塔作吸收剂，循环使用。
三、醋酸装置的配管设计
主要是对塔、罐、泵、反应器等设备的配管设计。
