（1）一般将温度＞350℃称为高温。高温压力管道受压元件的钢材使用温度，不应超过现行GB 50316《工业金属管道设计规范》中规定的材料许用应力值所对应的温度上限。
（2）这里主要讨论含Cr元素与Mo元素的珠光体-马氏体型高温钢。同奥氏体不锈钢相比，这类钢有如下特点：膨胀系数较小，导热系数大，抗高温氧化性能和抗氢腐蚀性能较好，高温强度较高，工艺性能好，价格低等。

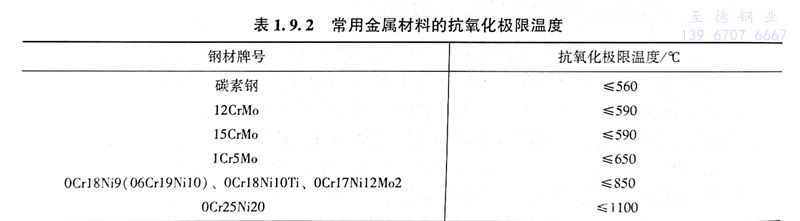

（3）非受压元件的钢材使用温度，不应超过钢材的极限氧化温度。常用金属材料的抗氧化极限温度见表1.9.2。
（4）长期使用在高温条件下，碳素钢和碳锰钢的使用温度不应超过425℃，0.5Mo钢不应超过468℃，ASME、ASTM标准规定碳素钢和碳锰钢的使用温度不应超过427℃（800°F）。碳素钢和碳锰钢在高于425℃长期使用时，应注意钢中碳化物相的石墨化倾向。因为在这种条件下，钢中的渗碳体会发生分解，Fe3C→Fe+C(石墨），这一分解使钢中的珠光体部分或全部消失，使材料的强度和塑性下降，冲击韧性下降更大，钢材明显变脆。对于石油化工管道SH/T 3059、ASME B31.3规定了材料使用温度上限。
（5）含铬12％以上的铁素体不锈钢受压元件，使用温度不宜超过400℃。
（6）奥氏体不锈钢的使用温度高于525℃时，钢中含碳量不应小于0.04％，并且在固溶状态下使用。若含碳量太低，在高温下钢的强度会显著下降。因此，一般规定超低碳奥氏体不锈钢使用温度，304L（00Cr18Ni9（06Cr19Ni10））控制在400℃以下，316L（00Cr17Ni14Mo2）控制在450℃以下。
（7）铁素体不锈钢受压元件的使用温度高于370℃时，应考虑室温下的材料脆性。
（8）双相不锈钢的使用温度不直高于300℃。
（9）铁及铁合金的使用温度不宜高于300℃。
（10）镍及镍基合金的使用温度应符合有关规范规定。
