1. 输送NaOH的碳钢或低合金钢管道在一定的条件下，能引起碳钢材料的应力腐蚀开裂（碱脆）。影响碳钢产生应力腐蚀开裂的因素有碱液浓度、温度和材料中存在的残余应力等。

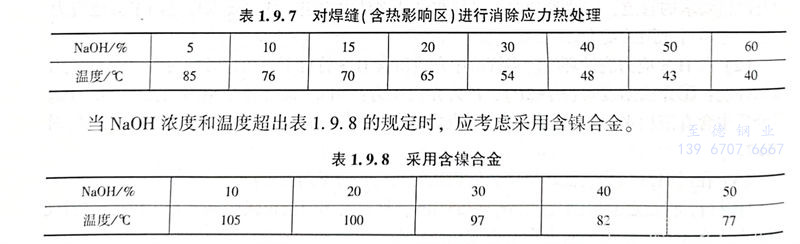

2. 一般情况下，当NaOH浓度和温度超出表1.9.7的规定时，应对焊缝（含热影响区）进行消除应力热处理。
3. 碳钢和低合金钢在NaOH溶液中的应用范围见本书第四章图4.2.16。
碳素钢和低合金钢管道的操作温度和碱液溶液位于图4.2.16的B区时，焊后或冷加工后应进行消除应力热处理。热处理温度宜为600～650℃，保温时间2.4min／mm，且不应少于1h，当操作温度和碱液浓度位于A区时，碳素钢和低合金钢制的管道焊后不需进行消除应力热处理，开停工或检修期间应采取水冲选，不得进行蒸汽吹扫；当操作温度和碱液浓度位于C区时，材料应选用镍基合金。
