排水用灰铸铁W型管件结构型式与尺寸如下：

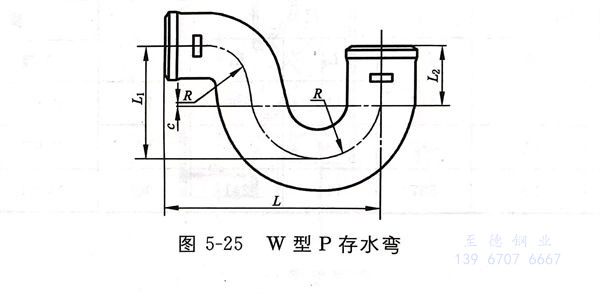

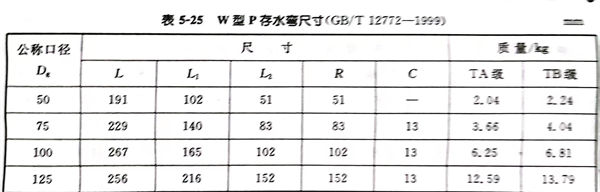

W型 P 存水弯型式见图 5-25，尺寸见表 5-25。

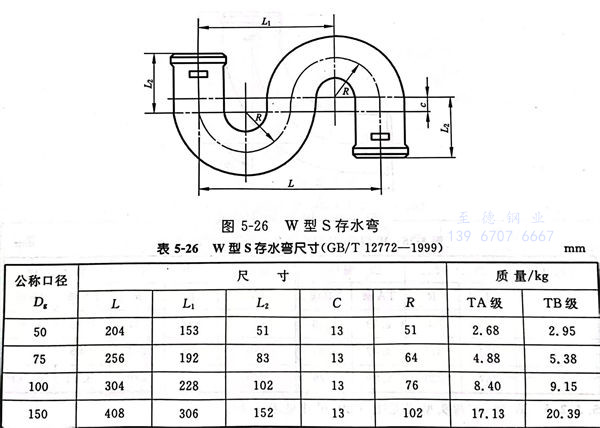

W型 S 存水弯型式见图 5-26，尺寸见表 5-26。

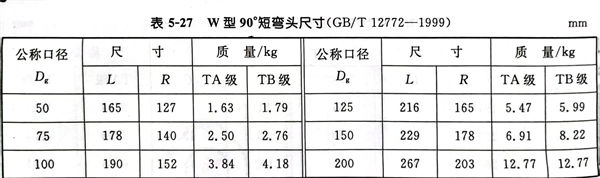

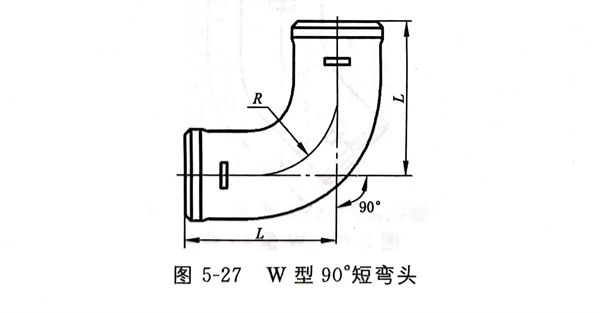

W型 90°短弯头型式见图 5-27，尺寸见表 5-27。

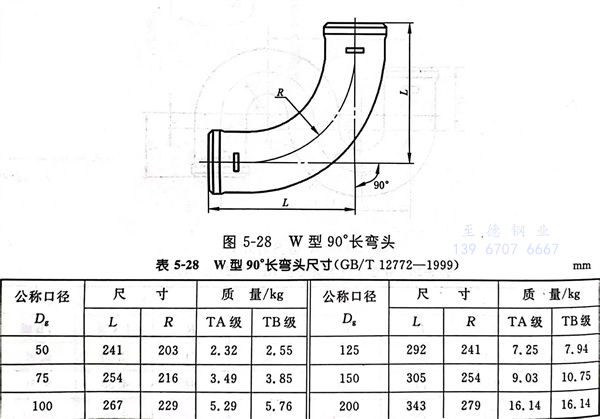

W型 90°长弯头型式见图 5-28，尺寸见表 5-28。

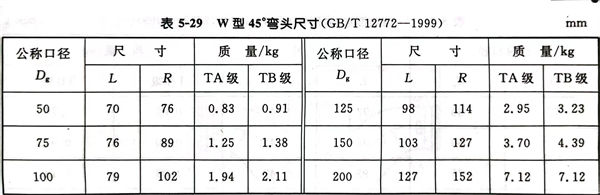

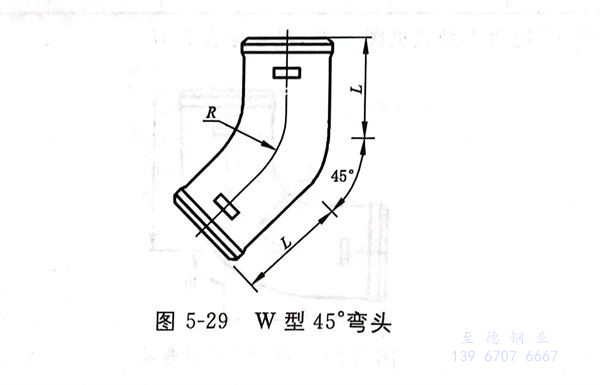

W型 45°弯头型式见图 5-29，尺寸见表 5-29。

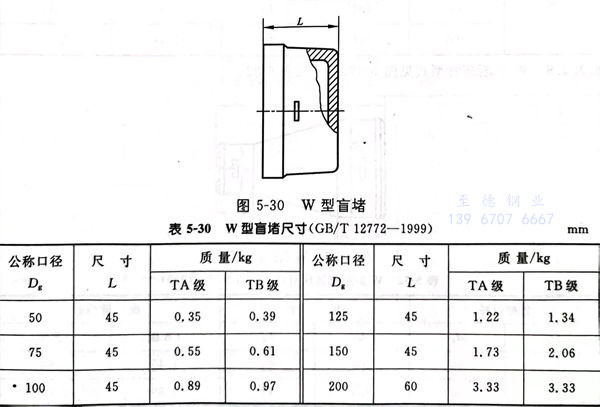

W型 盲堵型式见图 5-30，尺寸见表 5-30。

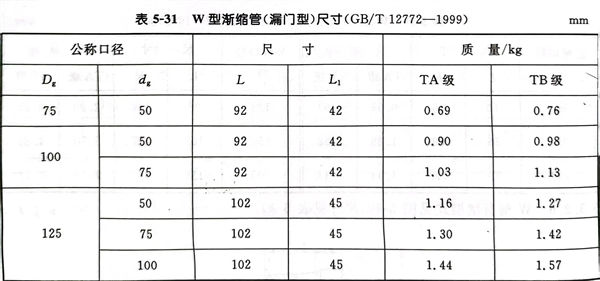

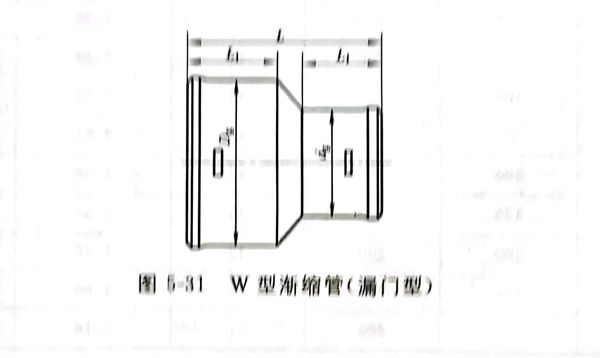

W型 渐缩管（漏门型）型式见图 5-31，尺寸见表 5-31。

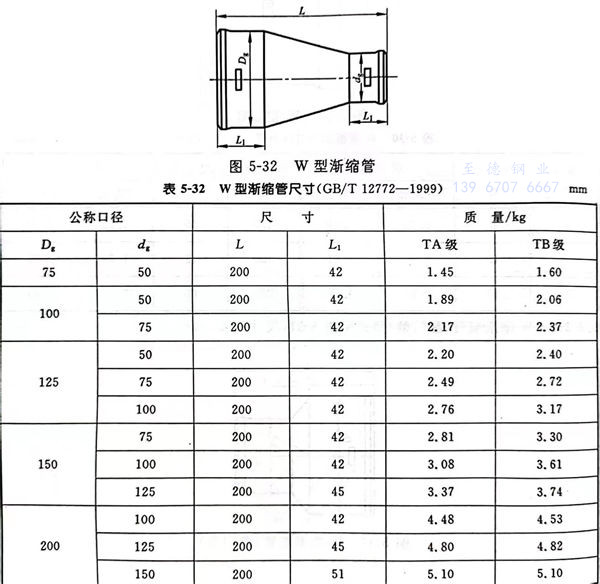

W型 渐缩管型式见图 5-32，尺寸见表 5-32。

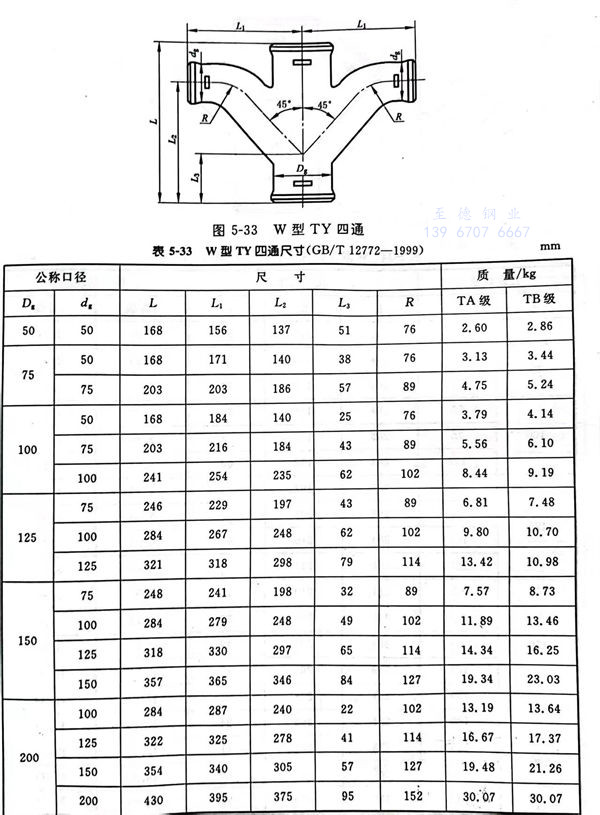

W型 TY四通型式见图 5-33，尺寸见表 5-33。

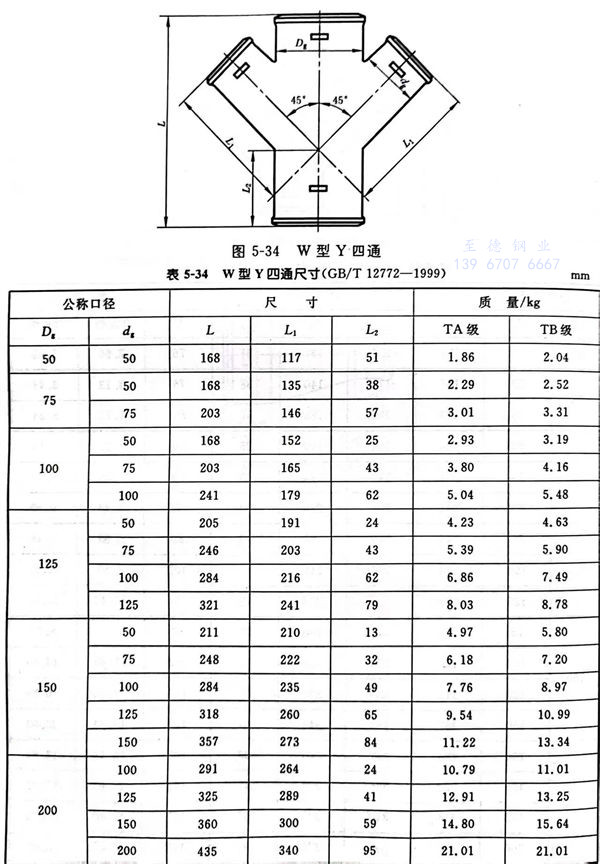

W型 Y四通型式见图 5-34，尺寸见表 5-34。

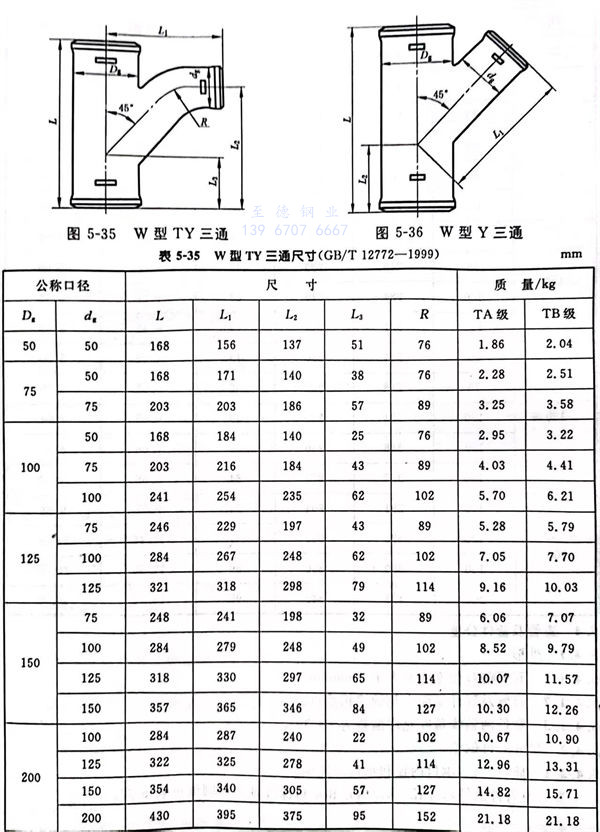

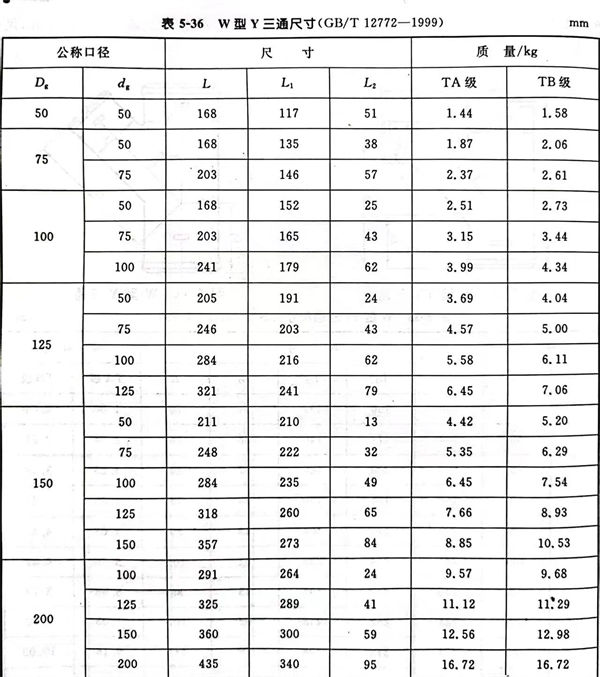

W型 TY三通型式见图 5-35，尺寸见表 5-35。W型 Y三通型式见图 5-36，尺寸见表 5-36。
