排水用灰铸铁直管及管件公差要求如下:


1. 外形


   a. 直管的弯曲度应不大于2mm/m。


   b. 直管及管件端面应与轴线相垂直。


   c. 管件两轴线角度允许偏差为士1°30'。


2. 尺寸允许偏差


  a. 插口外径、承口内径和承口深度偏差

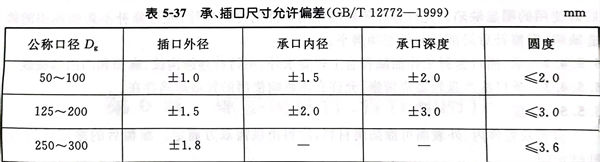

       直管及管件的插口外径、承口内径和承口深度及插口圆度见表5-37。




  b. 壁厚偏差

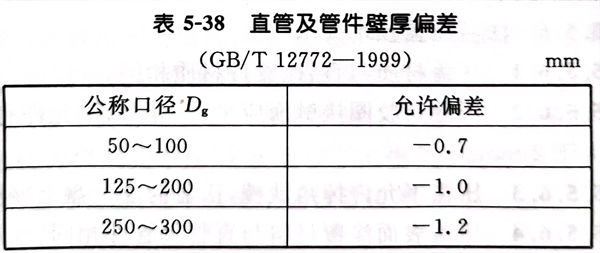

   直管及管件的壁厚偏差见表5-38。




   承口壁厚允许偏差为-1.0mm。


  c. 管盘偏差


   管盘厚度允许偏差为-1.5mm。


   各螺栓孔中心必须和管轴中心相对应。


   螺栓孔的中心圆直径允许偏差为士1.0mm。


   相邻螺栓孔中心间距允许偏差为士1.0mm。


3. 法兰压盖尺寸偏差


   a. 压盖上法兰盘尺寸允许偏差见表5-39。

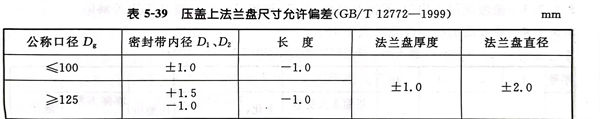

       表5-39 压盖上法兰盘尺寸允许偏差(GB/T 12772-1999)




   b. 螺栓孔尺寸偏差


       各螺栓孔必须以压盖轴心为基准,螺栓孔的中心圆直径偏差应不大于1.0mm,螺栓孔间距偏差为±1.0mm。


   c. 压盖的其余尺寸精度应不低于铸造CT13级精度。
