球墨铸铁盘接管件结构型式与尺寸有以下几种：

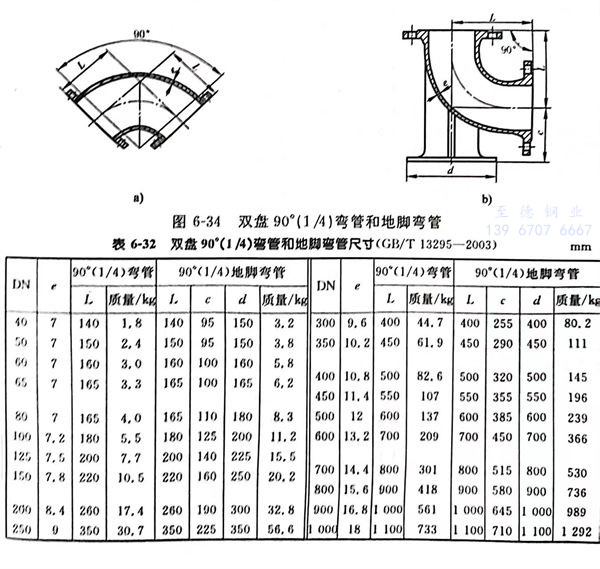

双盘90°（1/4）弯管型式见图6-34a），尺寸见表6-32。双盘90°（1/4）地脚弯管型式见图6-34b），尺寸见表6-32。

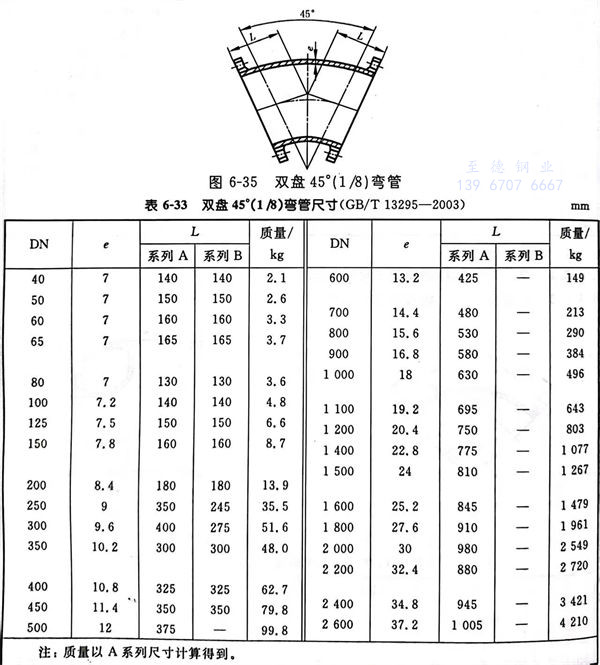

双盘45°（1/8）弯管型式见图6-35，尺寸见表6-33。

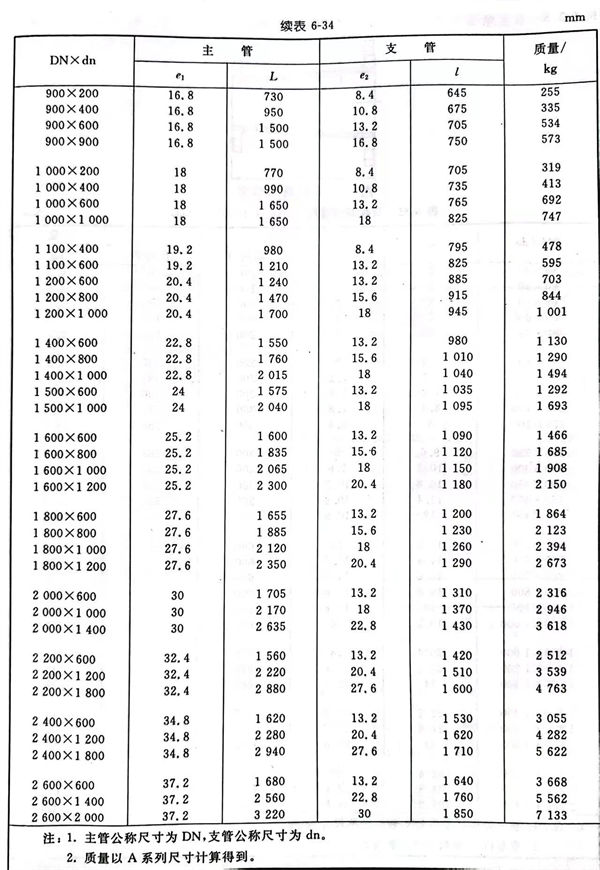

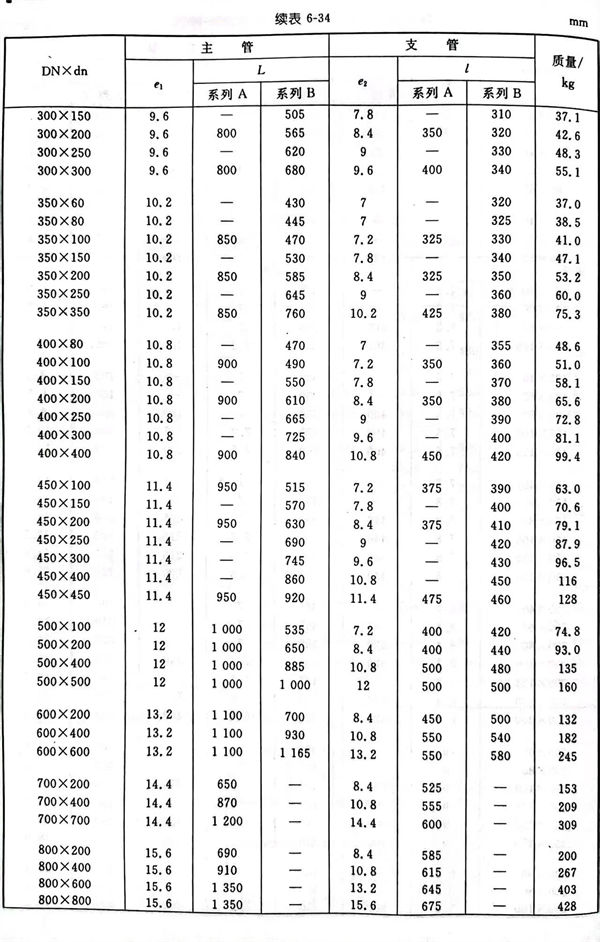

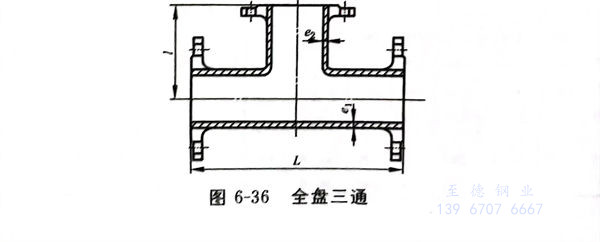

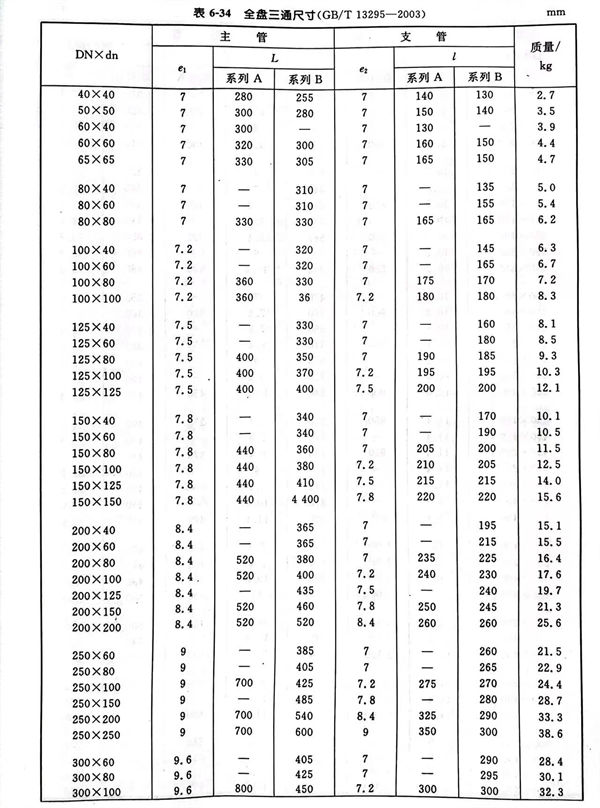

全盘三通型式见图6-36，尺寸见表6-34。

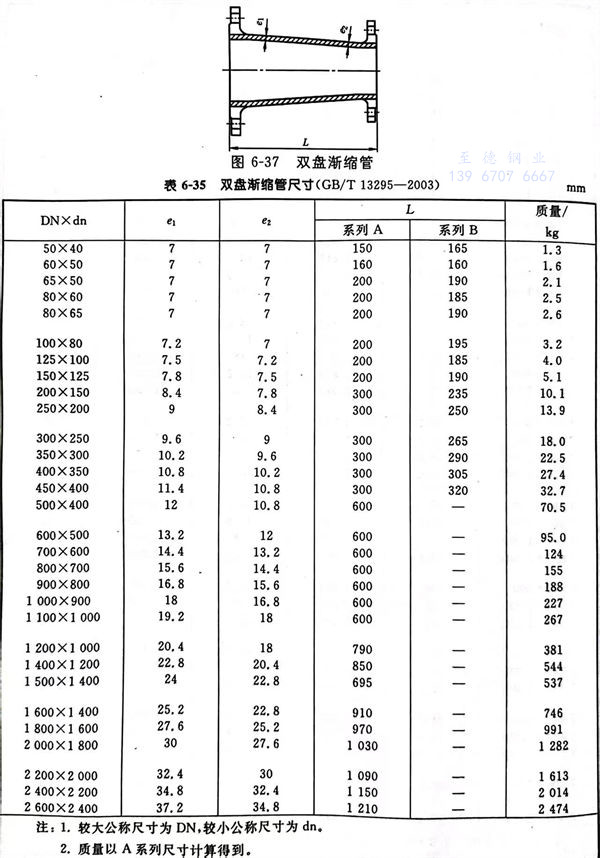

双盘渐缩管型式见图6-37，尺寸见表6-35。

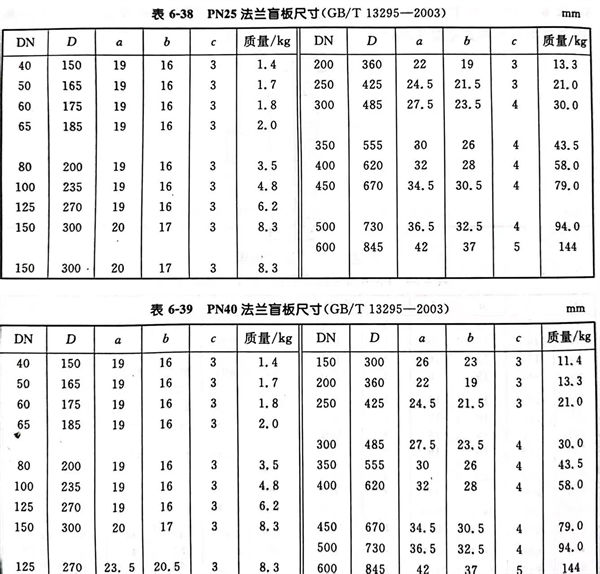

PN10和PN16 法兰盲板型式见图6-38，尺寸见表6-36和表6-37；PN25和PN40法兰盲板型式见图6-38，尺寸见表6-38和表6-39。

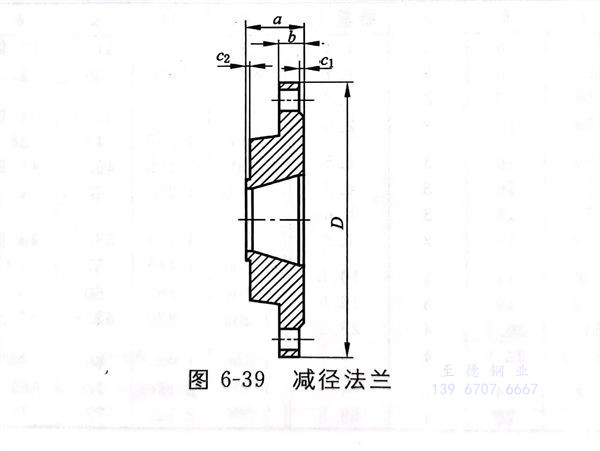

PN10和PN16 减径法兰型式见图6-39，尺寸见表6-40；PN25和PN40 减径法兰型式见图6-40，尺寸见表41。
