在管件与管子采用对焊连接的对焊管件中,除无缝钢管对焊管件外,管件可采用钢板或钢带经过冷加工或热加工成形。根据公称尺寸和制造方法的不同,允许在壳体上有一条或两条以上纵向焊缝的焊件,称为钢板制对焊管件。
本章涉及DN150~DN1200(NPS6~NPS48)碳钢、合金钢和不锈钢板制对焊管件。与无缝对焊管件相比,这种管件的规格较大。
1. 符号
DN---米制单位管件的公称尺寸;为非测量值(见GB/T 1047);
NPS---英制单位管件的公称尺寸,为非测量值;
A---90°弯头一端面中心至另一端面的距离,180°弯头中心至端面中心的距离;
B---45°弯头中心至端面的距离;
b---焊缝的对边错边量;
C---三通、四通的分支出口轴心线至中心体端面的距离;
D---弯头、等径三通和四通、管帽的坡口处外径,异径管件大端坡口处外径;
D1---异径管件小端坡口处外径;
E---管帽(管封头)的总高度;
G---翻边短节的翻边外径;
H---异径接头端面至端面的距离;
M---三通、四通本体中心线至支管端面的距离;
S---钢管壁厚;
t---同径或异径管件大端焊接端部规定壁厚;
t1---异径管件小端焊接端部规定壁厚。
2. 种类和代号

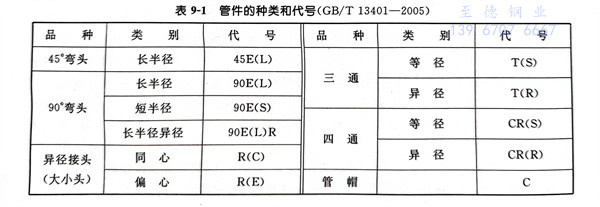

钢板制对焊管件的种类和代号见表9-1。
