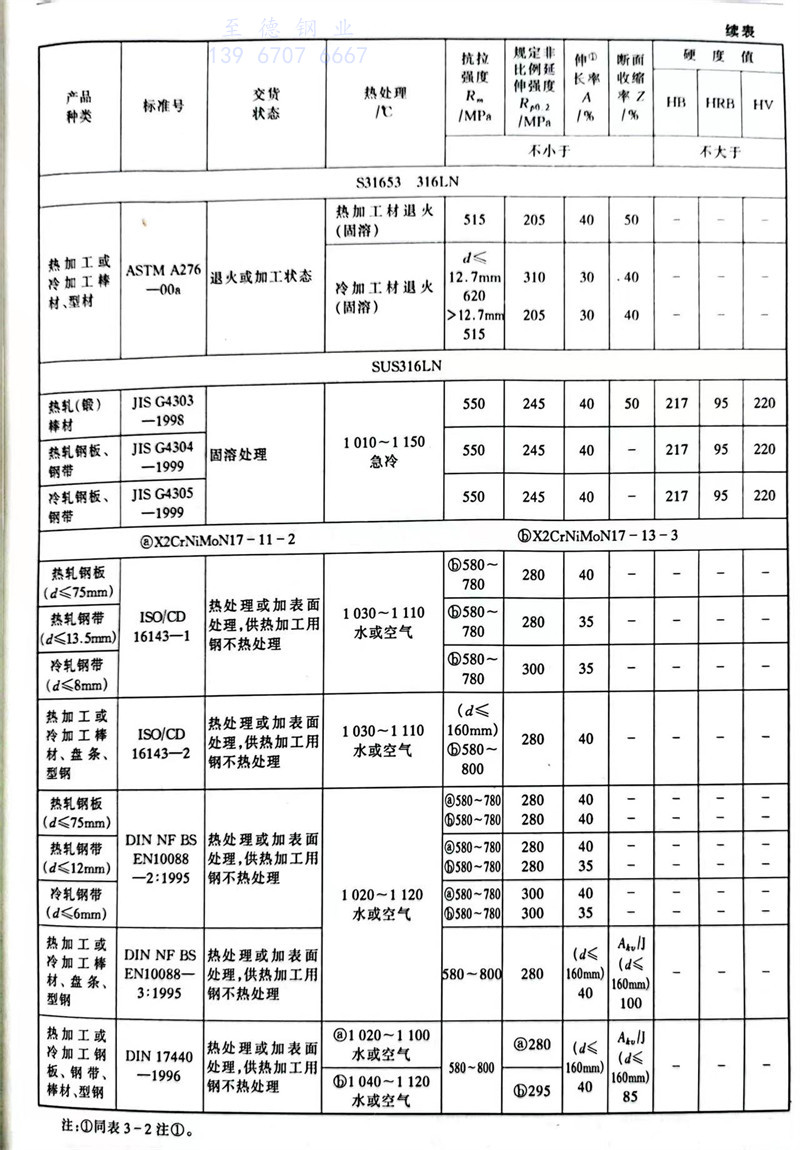

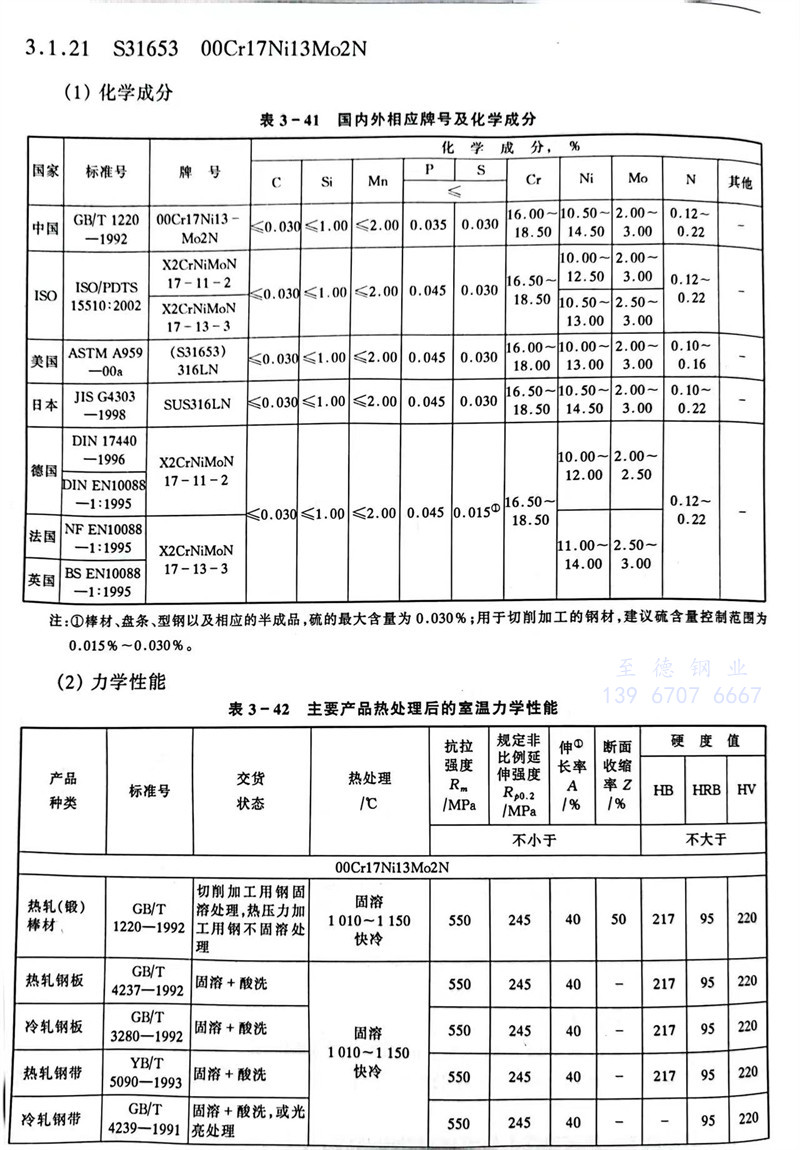

S31653 00Cr17Ni13Mo2N 不锈钢主要特性和用途


  在00Cr17Ni14Mo2 不锈钢的基础上，加入0.12％～0.22％的氮炼制而成。加入氮提高了钢的强度，降低了钢中镍量，而耐蚀性并不降低。


  用于制造既要求耐腐蚀性（特别是耐晶间腐蚀性好），又要求具有一定强度的零部件。
