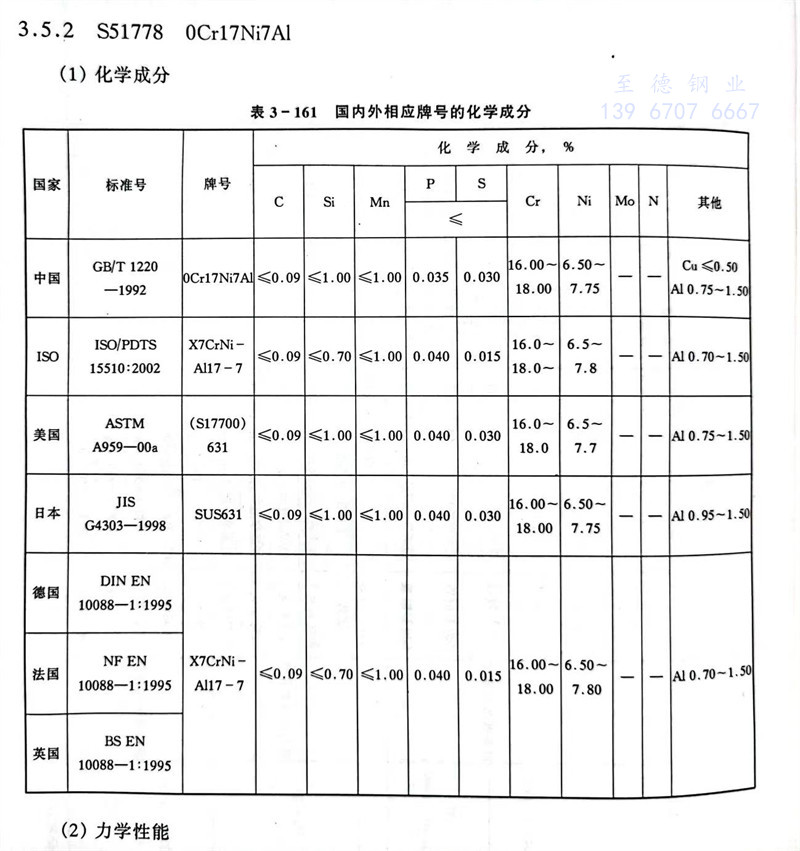

S51778 0Cr17Ni7Al不锈钢主要特性和用途
半奥氏体沉淀硬化不锈钢，在固溶状态为奥氏体，但不够稳定，含有5％～20％的铁素体。通过降低温度淬火，即采用中间调整处理方法，使奥氏体中的碳化物沉淀析出，并在冷到室温或进行冷处理时，转变成马氏体或马氏体为主并含有少量奥氏体的组织；然后通过时效处理，在马氏体基体上进一步沉淀硬化，达到最高强度。这种钢是用热处理方法控制马氏体相变温度区，使钢在成型或制造部件的过程中处于奥氏体状态，从而使其具有奥氏体不锈钢的许多工艺特点；而在以后通过马氏体相变和沉淀硬化，使其具有马氏体不锈钢的高强度的优点。此钢还可用热处理方法控制奥氏体与马氏体的数量，从而可以得到不同强度、塑性、韧性的配合。但其化学成分和热处理工艺控制范围很窄，热处理工艺复杂，性能容易波动，低温韧性较差，低于零下100℃变脆。这种钢容易加工硬化，通常需要多次中间退火，在550℃以下具有优良的高温强度。

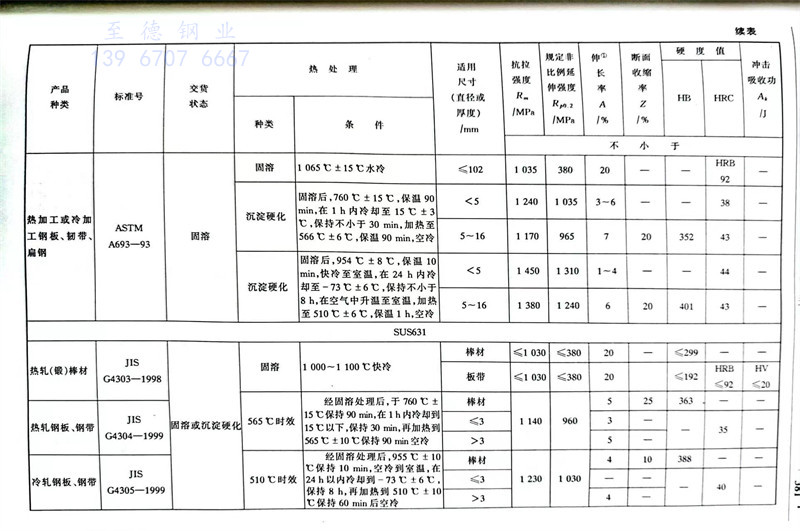

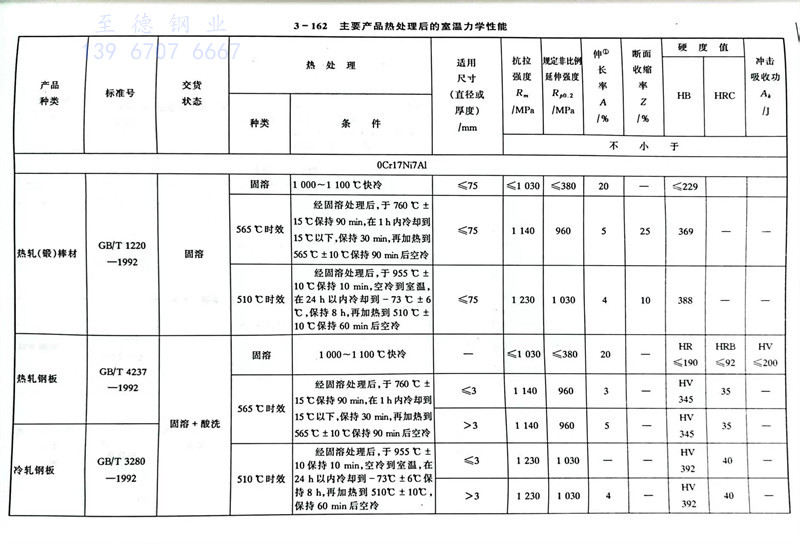

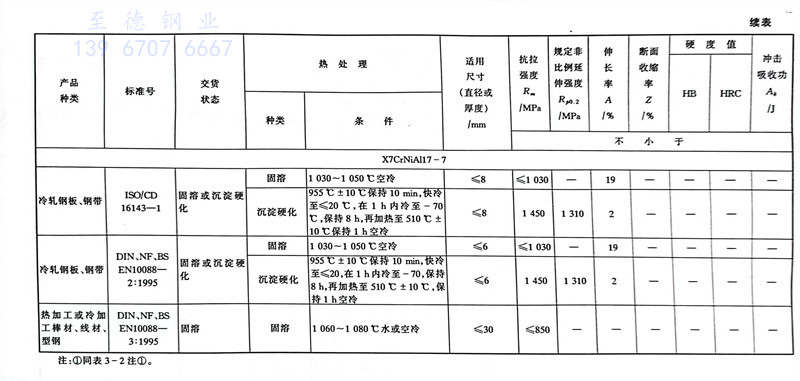

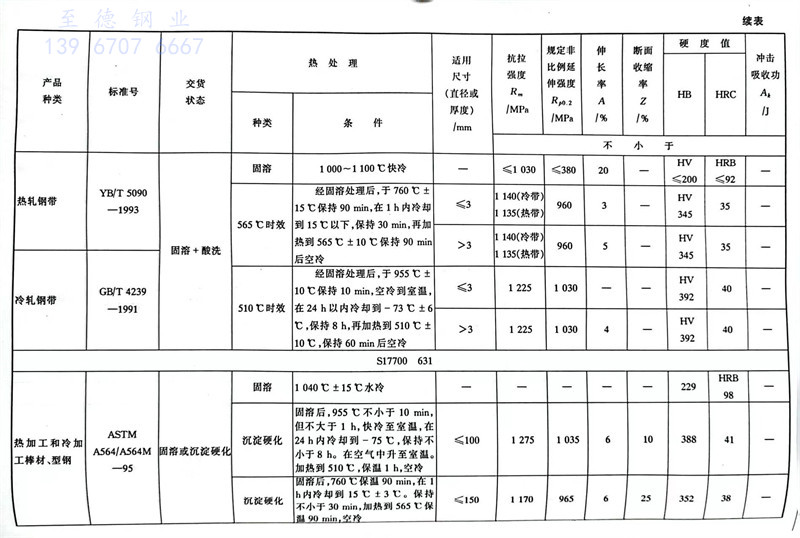

用于制造航空薄壁结构件，各种容器、管道、弹簧、阀膜、船轴、压缩机盘、反应堆部件，以及多种化工设备等结构件。
