强度是指在外力作用下抵抗塑性变形和断裂的能力。常用的强度指标有抗拉强度、屈服强度和规定非比例延伸强度。
1. 规定非比例延伸强度Rp（旧标准σp)
规定非比例延伸率等于规定的延伸计标距百分率时的应力。使用单位符号应符合以下脚注说明所规定的百分率，如Rp0.2表示规定非比例延伸率为0.2％时的应力，等同σ0.2。
Rp=Fp/So (2-8)
式中: Fp--试样非比例伸长为规定时的拉力，N；
So--试样原始横截面积，m㎡。
规定非比例伸长应力是一些重要不锈钢零件设计的力学依据。表示符号应附以角标说明，例如Rp0.01、Rm0.05、Rp0.2分别表示规定比例延伸率为0.01％、0.05％、0.2％时的应力。
2. 屈服强度（力学符号Rp0.2，英文缩写YS）
当金属材料呈现屈服现象时，即在试验期间达到塑性变形而力不增加的应力点，分为上屈服强度和下屈服强度，过去曾叫“屈服点”。
①. 上屈服强度是指试样发生屈服时，应力首次下降前的最高值，符号为ReH，单位为MPa。
②. 下屈服强度是指屈服期间不计初始瞬时效应的最低应力，符号为ReL，单位为MPa。
3. 抗拉强度（力学符号，英文缩写TS）
拉伸试验时，最大力(Fm)除以试样原始横截面积（So）即为材料的最大应力，等同原σb。符号为Rm，单位为MPa。

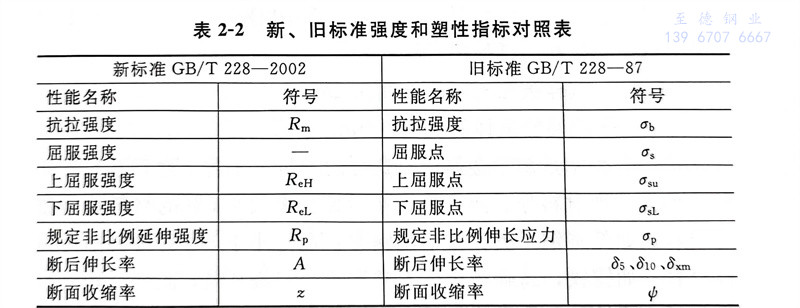

强度和塑性指标的新、旧标准对照见表2-2。
4. 屈强比
屈强比是指屈服强度与抗拉强度之比值。屈强比对材料冲压成形性能影响很大，屈强比小，材料由屈服到破裂的塑性变形阶段长，成形过程中发生断裂的危险性小，有利于冲压成形。
一般来讲，较小的屈强比对材料在各种成形工艺中的抗破裂性都有利。

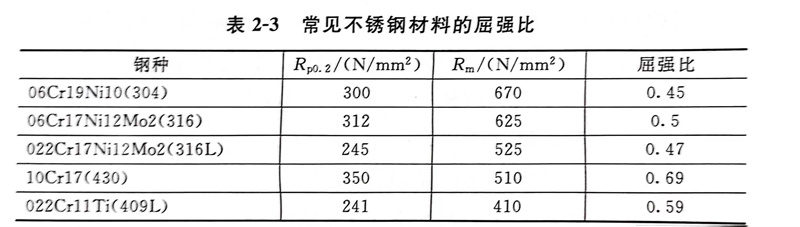

常见不锈钢材料的屈强比，见表2-3。
