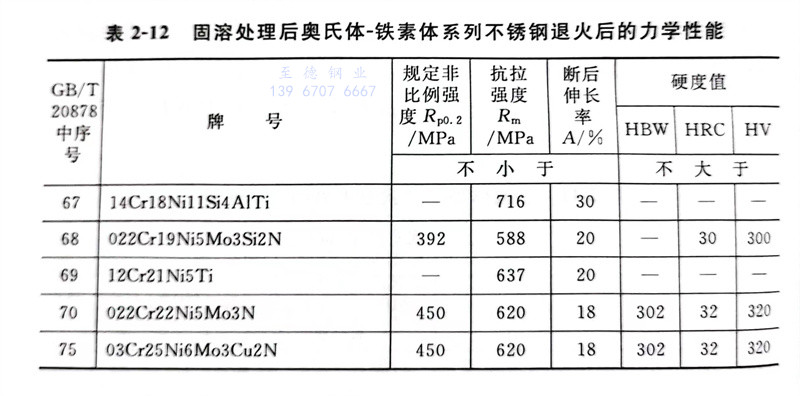

固溶处理后双相不锈钢退火后的力学性能，见表2-12。


表 12.jpg
