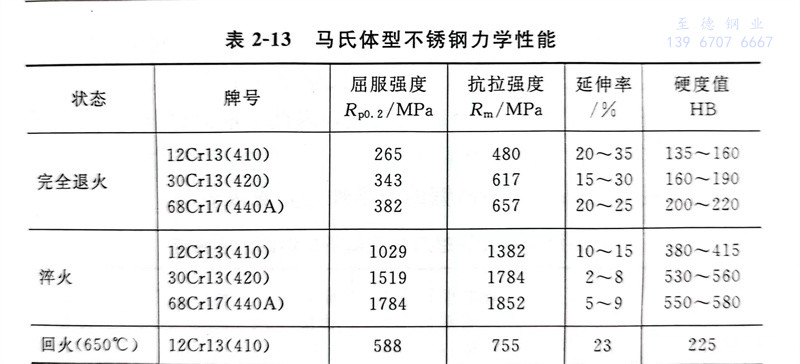

马氏体型不锈钢管因为淬火而具有硬化性，根据所选取的钢种和热处理条件，可以获取较大范围内的力学性能。从12Cr13（410）不锈钢管到高碳68Cr17（440A）不锈钢管，不同热处理条件相应的力学性能，见表2-13。

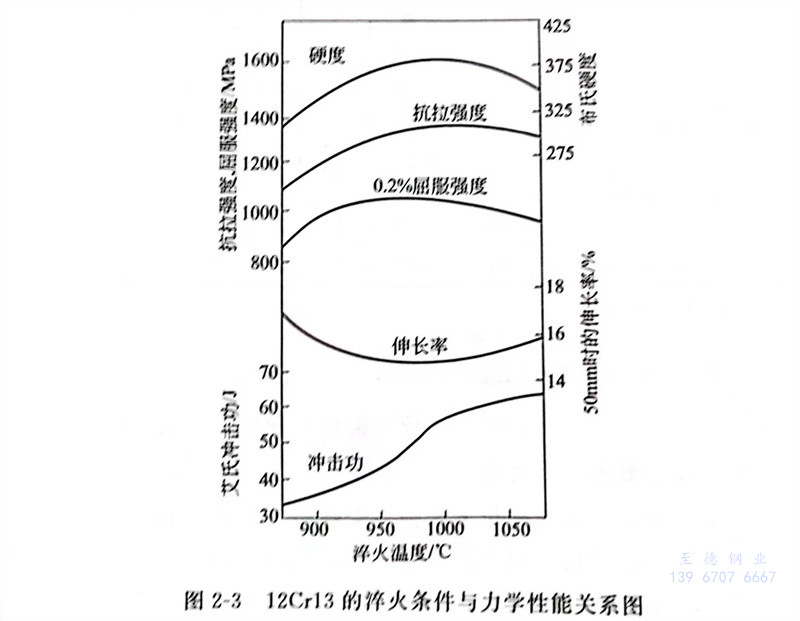

完全退火是从变态点以上升开始，一般的是从800～900℃缓慢地冷却下来。含碳量越高则其强度也越高。淬火一般情况下是从925～1070℃开始快速冷却，因为其淬火性好，无论是油冷还是水冷都可以充分硬化。但淬火温度过高时，残留的奥氏体就多，回火以后的强度降低。12Cr13（410）不锈钢管的淬火条件与力学性能的关系如图2-3所示。淬火状态下的残留变形大，金相组织不稳定，所以淬火后要进行回火处理，力学性能依回火温度的不同而变化。回火时一定要避开400～550℃这个脆化区域，因此一般只进行250℃的低温回火或700℃左右的高温回火。

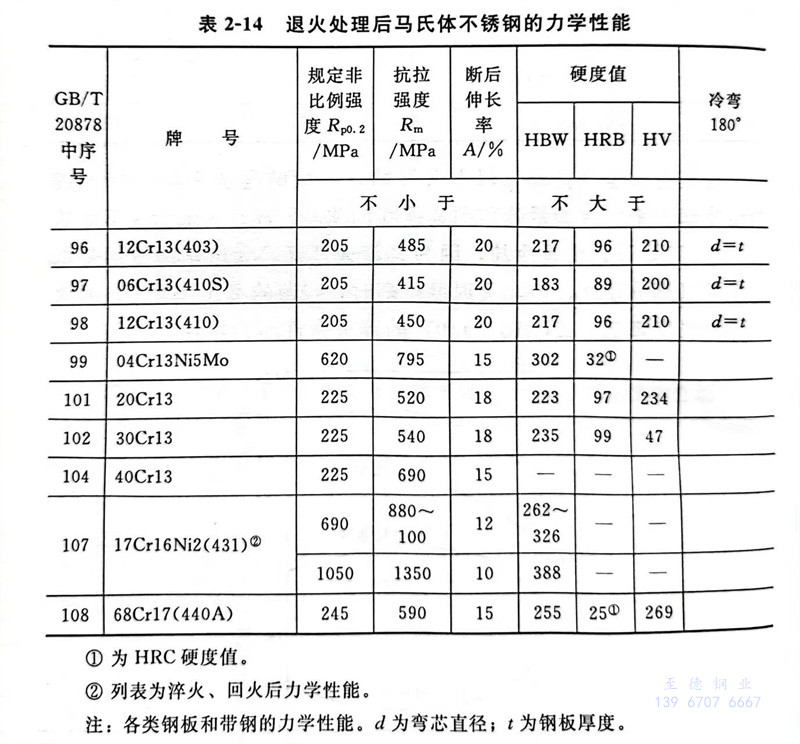

退火处理后马氏体不锈钢管的力学性能，见表2-14。
①. 为HRC硬度值。
②. 列表为淬火、回火后力学性能。
注：各类钢板和带钢的力学性能。d为弯芯直径；t为钢板厚度。

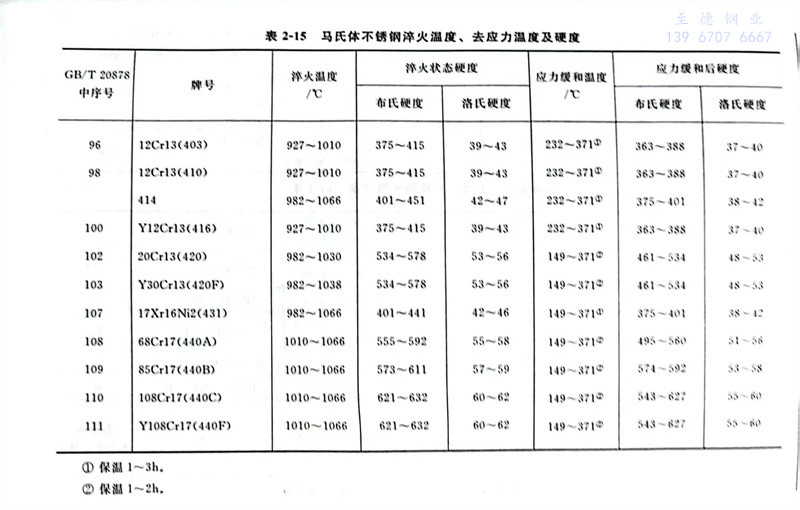

马氏体不锈钢淬火温度、去应力温度及硬度，见表2-15。
