COE生产线是番禺珠江不锈钢管(连云港)有限公司成立后建立的具有自主知识产权,国际先进、国内外第一条采用COE制管技术可生产高频不锈钢焊管和直缝埋弧焊管的生产线,年综合产能30万吨,生产规格为:高频焊管φ250~762mm,长度3~21m,壁厚3.2~25.4mm;埋弧焊管Φ377~762mm,长度8~12.5m,壁厚6.4~25.4mm。材质:B、X42~X80。



一、生产工艺流程

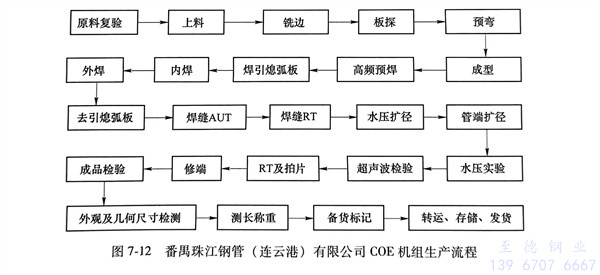

番禺珠江钢管(连云港)有限公司COE机组生产流程见图7-12所示。




(1)板边坡口的控制:采用X形坡口高速铣切技术,预设板边坡口利于焊接。


(2)板边预弯技术:板边采用连续空弯边技术,板边曲率一致,弧度达到预设要求。


(3)成型技术:采用连续排辊成型加封闭孔型弯曲成型技术,将钢板挤压成O形。


(4)预精焊技术:通过高频加热板边1000℃,小挤压量焊接,保证板边坡口钝边焊合,保留内外坡口,以满足内外埋弧焊要求。


(5)内外焊接技术:采用多丝焊接,根据壁厚、材质设定不同焊接参数及焊丝焊剂匹配。


(6)钢管扩径技术:针对管径小,采用水压扩径工艺,根据管径选取外包模,并根据材质、壁厚、管径参数,设计扩径压力,对焊后钢管进行整形、消除应力。


(7)质量检验:通过多道X射线、超声波对钢管管材和焊缝进行检验,同时通过取样测试钢管,理化检验。


二、主要技术特点


(1)板探设备:采用90通道超声波探伤系统,可同时监视耦合和板材缺陷,并配声光报警,自动喷标,自动记录功能,每张板(每卷钢卷)的探伤图都能随时查阅。


(2)铣边:采用奥地利林辛格高速铣切技术制造,自动对中,自动测量和铣头浮动,保证板宽一致,坡口一致,25.4mm厚钢板最大铣切速度20m/min。


(3)预弯机:三高公司采用德国技术制造,对板边进行连续预弯。


(4)排辊及成型机:三高公司采用德国内外排辊及翅片成型技术,多道次渐开式弯曲钢板,无鼓包,不锈钢管几何尺寸优良。


(5)内外焊机:5条内焊线,4条外焊线配套采用林肯数字焊接电源,激光自动跟踪焊接,效率高,焊接质量好。


(6)扩径机:具有自主知识产权的水压扩径和水压试验一体机,效率高,不锈钢管尺寸精度高。


(7)X射线探伤机:采用德国平板探伤系统,水压前后两道配置,图像清晰,灵敏度高。


(8)焊缝超声波探伤机:水压前后各32通道,探伤配置,并配有耦合和焊缝缺陷实时声光、喷标报警监测系统,全面监控焊缝质量。
