1. 疏水阀的概念及分类
疏水阀又叫疏水器，也叫阻气排水阀，主要用于蒸汽设备或管道上，供排出冷凝水并防止蒸汽泄出。根据疏水阀工作原理的不同，疏水阀可分为以下几种类型。
①. 机械型。依靠热静力式疏水阀内凝结水液位高度的变化而动作，包括：浮球式（浮子为封闭的空心球体）、敞口向上浮子式（浮子为开口向上的筒型）、敞口向下浮子式（浮子为开口向下的筒型）。
②. 热静力型。依靠液体温度的变化而动作，包括：双金属片（敏感元件为双金属片）、蒸汽压力式（敏感元件为波纹管或墨盒，内部充入挥发性液体）。
③. 热动力型。依靠液体的热动力学性质的变化而动作。包括：圆盘式（由于在相同的压力下，液体与气体的流速不同，所产生的不同的动、静压力驱使圆盘阀片动作）、脉冲式。
2. 疏水阀结构形式与工作原理
热静力式疏水阀在蒸汽加热系统中起到阻汽排水作用，选择合适的疏水阀，可使蒸汽加热设备达到最高工作效率。要想达到最理想的效果，就要对各种类型疏水阀的工作性能、特点进行全面了解。
疏水阀的品种很多，各有不同的性能。选用疏水阀时，首先应选其特性能满足蒸汽加热设备在最佳状态下运行，然后才考虑其他客观条件。疏水阀要能“识别”蒸汽和凝结水，才能起到阻汽排水作用。“识别”蒸汽和凝结水基于三个原理：密度差、温度差和相变。根据这三个原理制造出了机械型、热静力型、热动力型这三种类型的疏水阀。
3. 疏水阀的布置
①. 疏水阀的安装位置不应高于疏水点，并应便于操作和维修。
②. 对于恒温型疏水阀为得到动作需要的温度差，应有一定的过冷度，应在疏水阀前留有1m长的不保温段。
③. 当疏水阀本体没有过滤器时，应在疏水阀入口前安装过滤器。
④. 布置疏水阀的出口管道时，应尽量减少背压，管径要大，管道布置尽量短，少拐弯，尽量减少向上提升的立管。
⑤. 疏水阀的安装要求
a. 热动力式疏水阀应安装在水平管道上。
b. 浮球式疏水阀必须水平安装，布置在室外时，应采取必要的防冻措施。
c. 双金属片式疏水阀可水平安装或直立安装。
d. 脉冲式疏水阀应安装在水平管道上，阀盖朝上。
e. 倒吊桶式（敞口向下浮子式）疏水阀应水平安装，不可倾斜，在启动前可充水或打开疏水阀入口阀，待凝结水充满后再开疏水阀出口阀。冬季停止操作时，要及时排出存水以免冻裂疏水阀。
⑥. 各凝结水排出点应单独安装疏水阀，不应共用一个疏水阀。疏水阀的安装位置应低于凝结水排出点；疏水阀前要设置切断阀。疏水阀的出口管尽量减少背压，管道布置应尽量短，少拐弯，尽量减少向上提升的立管。
⑦. 疏水阀后凝结水管高于疏水阀，疏水阀出口管有向上的提升立管时，疏水阀后应设止回阀。几个设备的凝结水管连接在一起时，需在每个疏水阀后安装止回阀。热动力式疏水阀后可不设止回阀。从不同压力的蒸汽疏水阀排出的凝结水应分别接至各自的凝结水总管，凝结水支管应在凝结水总管上部顺介质流向呈45°斜接。
⑧. 凝结水回收系统的冷凝水主管高于疏水阀时，除热动力式疏水阀外，应在疏水阀后设止回阀。
⑨. 多个疏水阀同时使用时必须并联安装。

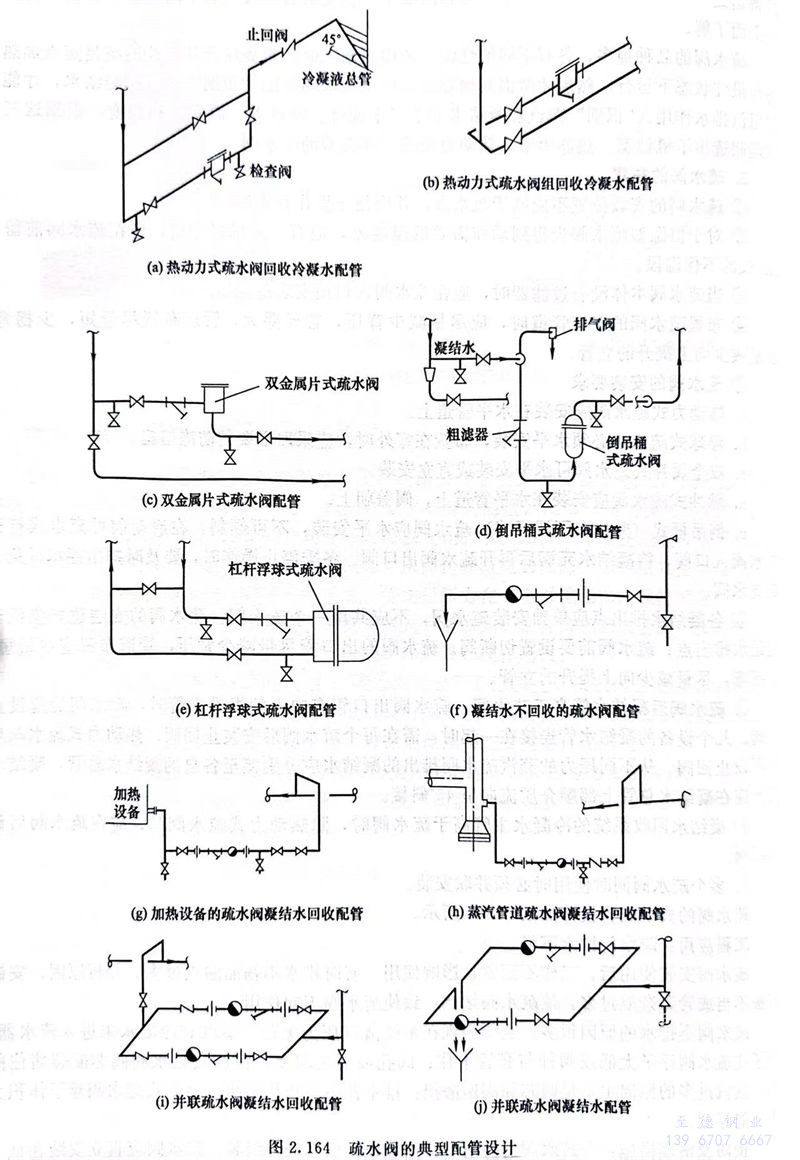

疏水阀的典型配管设计如图2.164所示。
工程应用：疏水阀排水不畅
疏水阀安装使用后，工作不正常，影响使用。有时排水不畅而漏汽过多。分析原因，安装方法不当或管路杂质过多，使疏水阀堵塞，致使疏水阀不起作用。
疏水阀不排水的原因很多，主要表现在系统蒸汽压力太低，蒸汽和冷凝水未进入疏水器；浮子式疏水阀浮子太低或阀杆与套管卡住；阀孔或通道堵塞；恒温式疏水阀阀芯断裂堵住阀孔。漏汽过多的原因主要是阀芯和阀座磨损；排水孔不能自行关闭；浮子式疏水阀浮子体积太小不能浮起。
预防及治理措施：
①. 疏水阀安装前应仔细检查，然后进行组装。疏水阀应直立安装在低于管线的部位，阀盖处于垂直位置，进、出口处于同一水平，不可倾斜，以便于阻汽排水动作。安装时应注意介质的流向与阀体一致。
②. 疏水阀不排水可从下述几处检查处理：调整系统蒸汽压力；检查蒸汽管道阀门是否关闭或堵塞；适当加重或更换浮子；如果是阀杆与套管卡住要检修或更换；清除阻塞杂物，并在阀前装置过滤器；更换阀芯。
③. 疏水器漏气太多时，要处理以下几处：如果是阀芯与阀座磨损漏汽，要用重钢砂使阀芯与阀座相互研磨，使密封面达到密封；如果排水孔不能自行关闭，可检查是否有污物堵塞；如果浮子体积过小浮不起来，可适当增大浮子体积。
