蒸汽疏水阀（Steam Trap）（简称疏水阀）的作用是自动排除加热设备或蒸汽管道中的蒸汽凝结水及空气等不凝气体，且不漏出蒸汽。由于疏水阀具有阻汽排气的作用，可使蒸汽加热设备均匀给热，充分利用蒸汽潜热防止蒸汽管道中发生水锤。

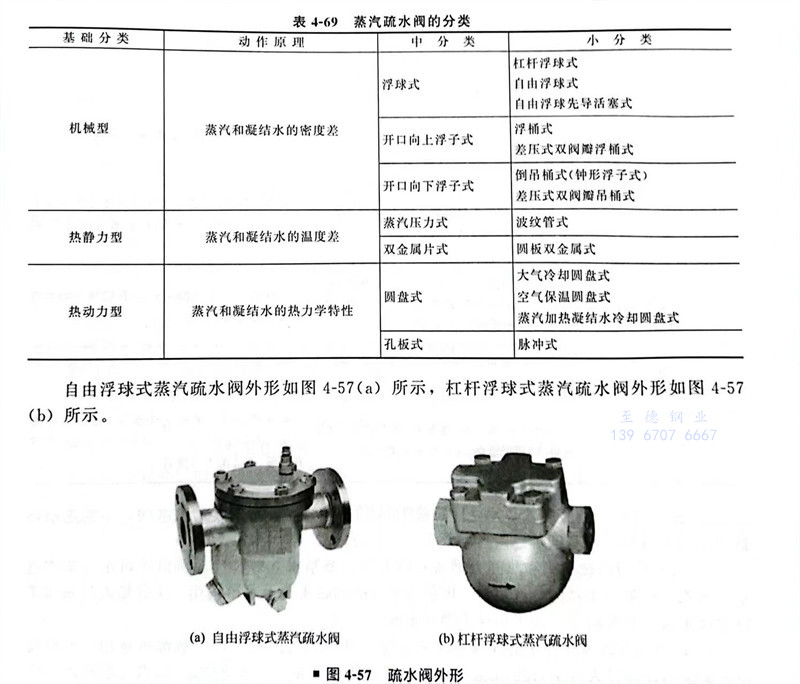

1. 蒸汽疏水阀的分类
自由浮球式蒸汽疏水阀外形如图4-57（a）所示，杠杆浮球式蒸汽疏水阀外形如图4-57（b）所示。

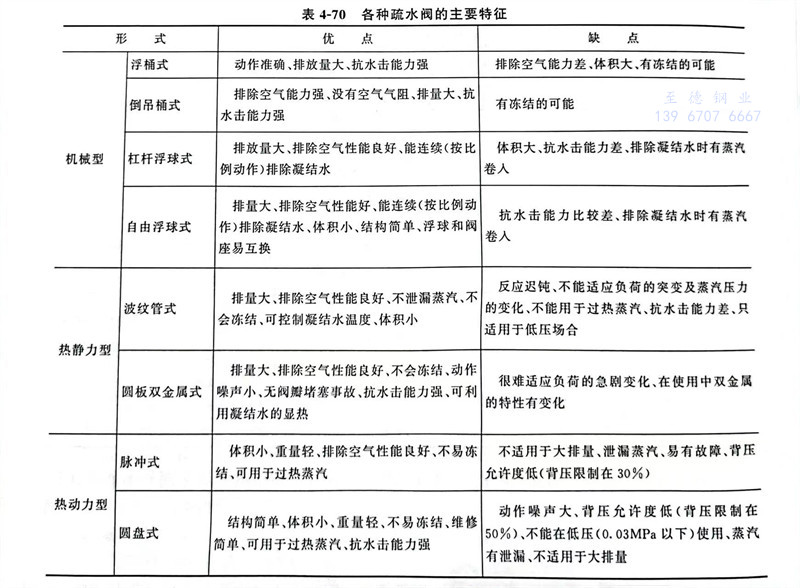

2. 各种疏水阀的主要特征
3. 疏水阀的选用方法
在某一压差下排除同量的凝结水，可采用不同形式的疏水阀。各种疏水阀都具有一定的技术性能和最适宜的工作范围。要根据使用条件进行选择，不能单纯地从最大排水量的观点去选用，更不应只根据凝结水管径的大小去选用疏水阀。
一般在选用时，首先要根据使用条件、安装位置参照各种疏水阀的技术性能选用最为适宜的疏水阀形式，再根据疏水阀前、后的工作压差和凝结水量，从制造厂样本中选定疏水阀的规格、数量。
①. 在凝结水负荷变动到低于额定最大排水量的15％时不应选用孔板式疏水阀，因为在低负荷下将引起部分新鲜蒸汽的泄漏损失。
②. 在凝结水一经形成后必须立即排除的情况下，不宜选用孔板式疏水阀，不能选用热静力型的波纹管式疏水阀，因两者均要求一定的过冷度（约1.7～5.6℃）。
③. 由于孔板式疏水阀和热静力型疏水阀不能将凝结水立即排除，所以不可用于蒸汽透平、蒸汽泵或带分水器的蒸汽主管，即使透平外壳的疏水，也不可选用。上述情况均选用浮球式疏水阀，必要时也可选用热动力型疏水阀。
④. 热动力型疏水阀有接近连续排水的性能，其应用范围较大，一般都可选用。但最高允许背压不得超过入口压力的50％，最低工作压力不得低于0.05MPa。要求安静的地方应选用浮球式疏水阀。
⑤. 间歇操作的室内蒸汽加热设备或管道，可选用倒吊桶式疏水阀，因其排气性能好。
⑥. 室外安装的疏水阀不宜用机械型疏水阀，必要时应有防冻措施（如停工放空、保温等）。

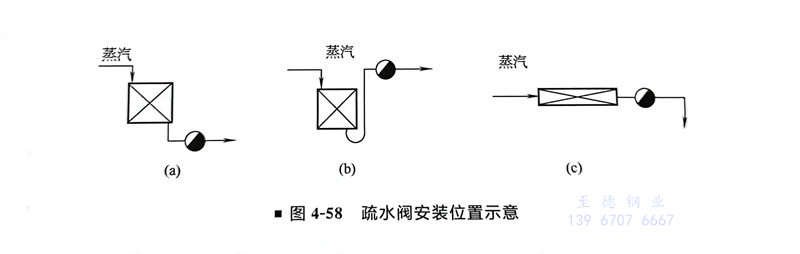

⑦. 疏水阀安装的位置虽各不相同，但根据凝结水流向及疏水阀的方向大致分为三种情况，如图4-58所示：图（a）所示可选用任何形式的疏水阀；图（b）所示不可选用浮桶式，可选用双金属式疏水阀；图（c）所示凝结水的形成与疏水阀位置的标高基本一致，可选用浮桶式、热动力型或双金属式疏水阀。
⑧. 疏水阀的进、出口压差大，动作频繁，易于损坏，对于产生凝结水量大的加热设备，可用液面控制阀代替疏水阀，一般可以得到良好的使用效果。
