一、不锈钢卡压式管件


1. 标记


  a. 标记方法

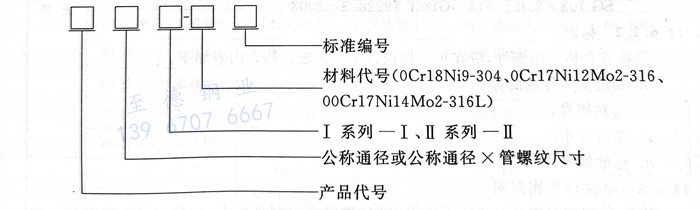

    产品标记由产品代号、规格(公称通径或公称通径×管螺纹尺寸)、系列代号(系列或系列)、材料代号和标准编号组成。


杂 1.jpg


  b. 标记示例


    公称通径为DN20,不锈钢管外径为Ⅰ系列,材料为0Cr18Ni9的不锈钢等径接头标记为: 管件 SC DN 20Ⅰ-304  GB/T 19228.1-2003


    公称通径为DN32×20,不锈钢管外径为Ⅱ系列,材料为0Cr17Ni12Mo2的不锈钢异径三通标记为: 管件 T(R)DN 32×20 Ⅱ-316 GB/T 19228.1-2003


    公称通径为DN40mm,管螺纹为R1 11/2,不锈钢管外径为Ⅰ系列,材料为00Cr17Ni14Mo2的不锈钢外螺纹转换接头标记为:管件 ETC DN40×R111/2Ⅰ-316L GB/T 19228.1-2003


 2. 标志


    经检验合格后的管件上应标上制造商商标和规格的标志。



二、薄壁不锈钢管


 1. 标记


  a. 标记方法

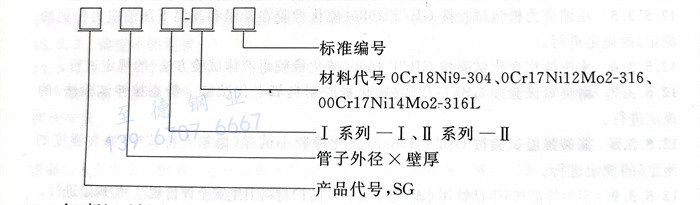

    产品标记由产品代号、管子外径×壁厚、系列代号(Ⅰ系列或Ⅱ系列)、材料代号和标准编号组成。


杂 2.jpg


  b. 标记示例


    公称通径为DN20,Ⅱ系列管件连接用管子外径为22.22mm,壁厚为1.0mm,材料为0Cr18Ni9的不锈钢卡压式管件连接用薄壁不锈钢管标记为:SG 22.22×1.0 Ⅱ-304 GB/T 19228.2-2003


  公称通径为DN100,Ⅰ系列管件连接用管子外径为108mm,壁厚为2.0mm,材料为0Cr17Ni12Mo2的不锈钢卡压式管件连接用薄壁不锈钢管标记为:SG 108×2.0Ⅰ-316 -GB/T 19228.2-2003


 2. 标志


  经检验合格后的钢管,应在每一根钢管上做标志。标志内容如下:


  a. 制造商名称或商标;


  b. 材料牌号;


  c. 规格尺寸;


  d. 标准编号。




三、橡胶O形密封圈


  橡胶O形密封圈的标志按GB/T 5721《橡胶密封制品标志、包装、运输、贮存的一般规定》的规定进行。
