标准型管件包括热压弯头、热压T形三通、异径管、封头4种。
a. 热压弯头结构型式见图13-1，尺寸见表13-6。

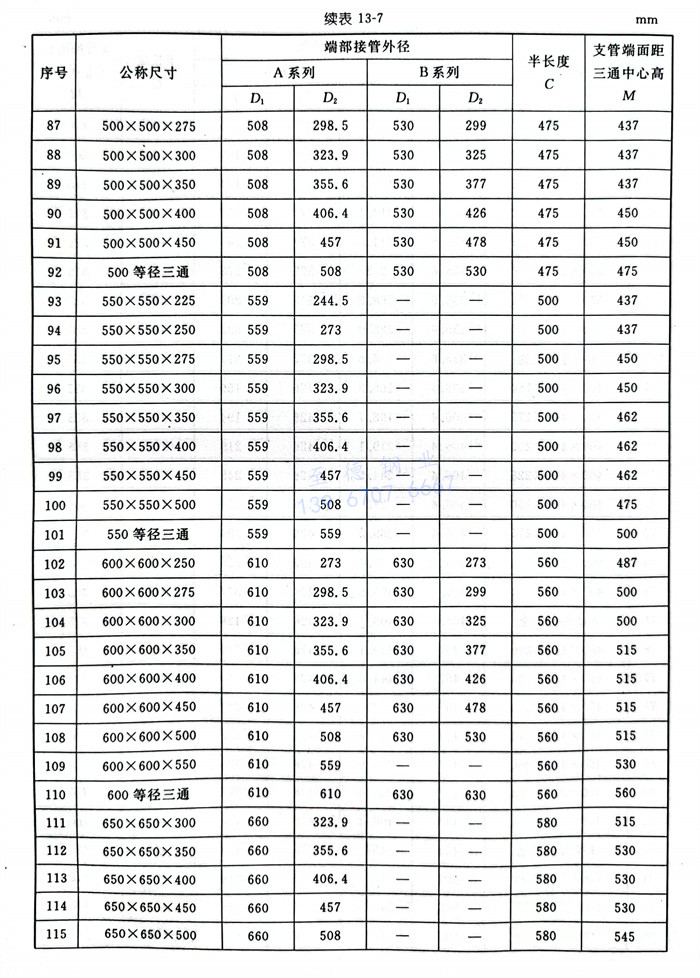

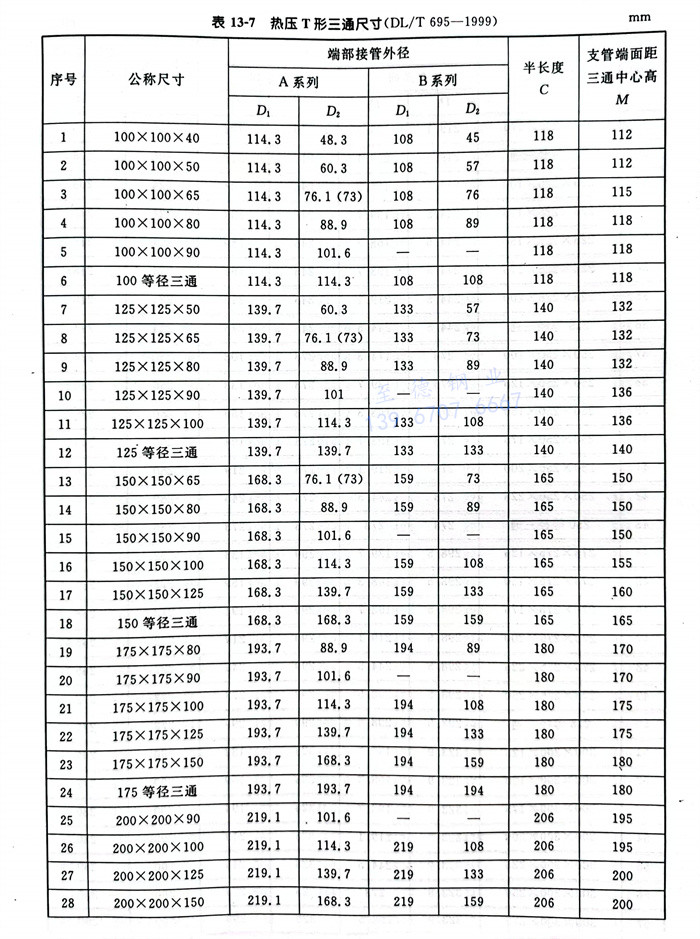

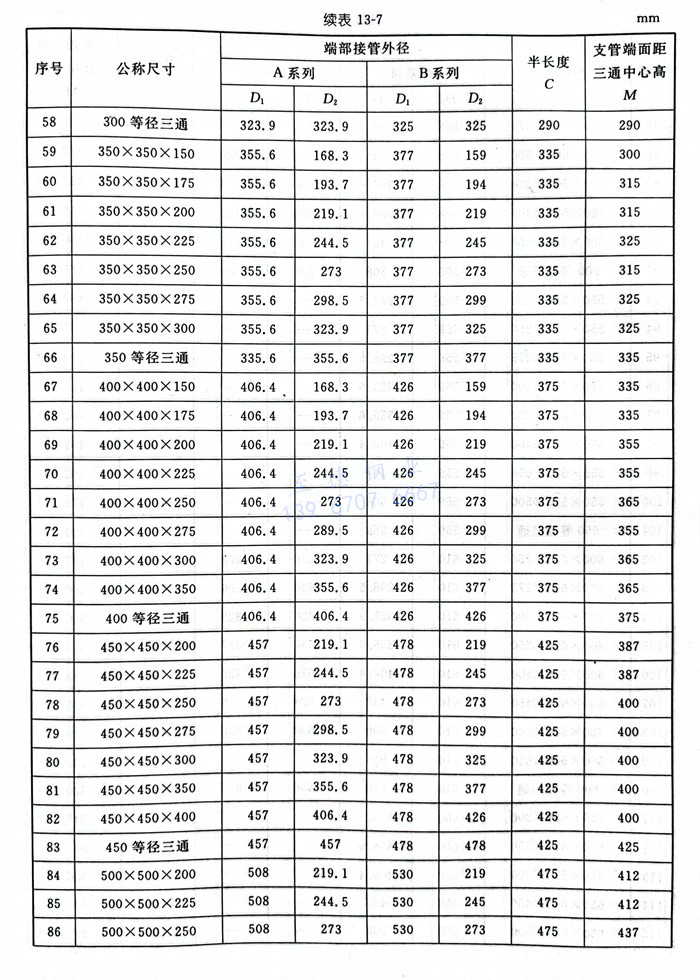

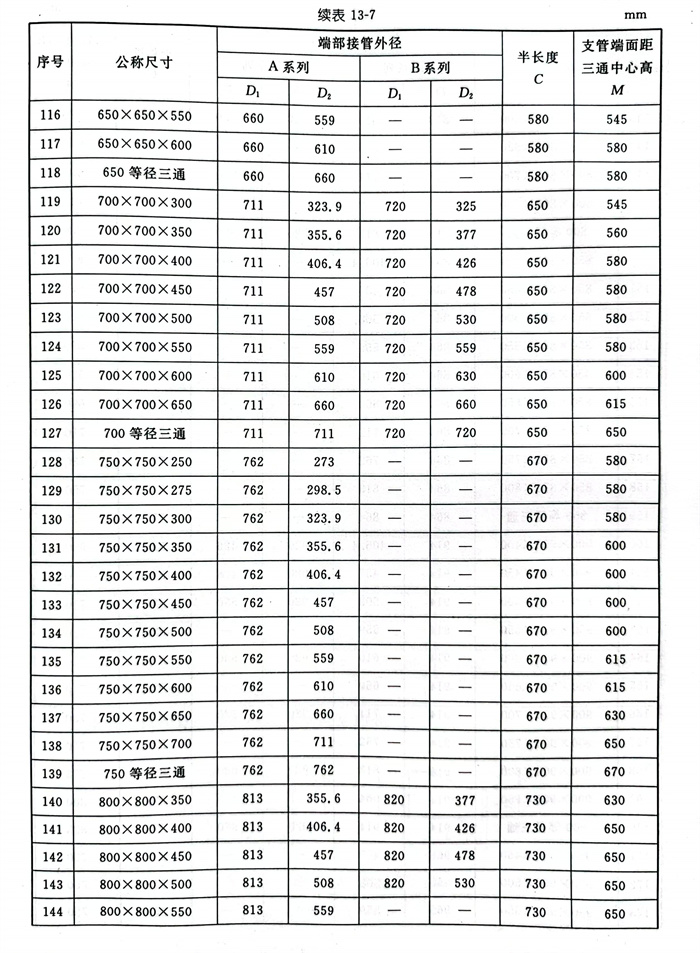

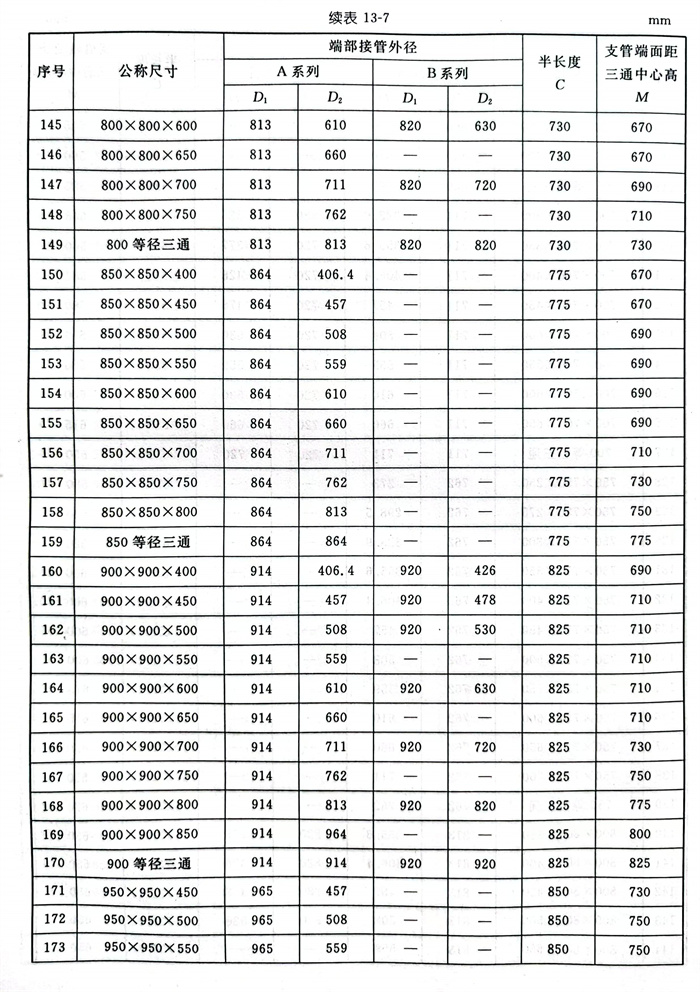

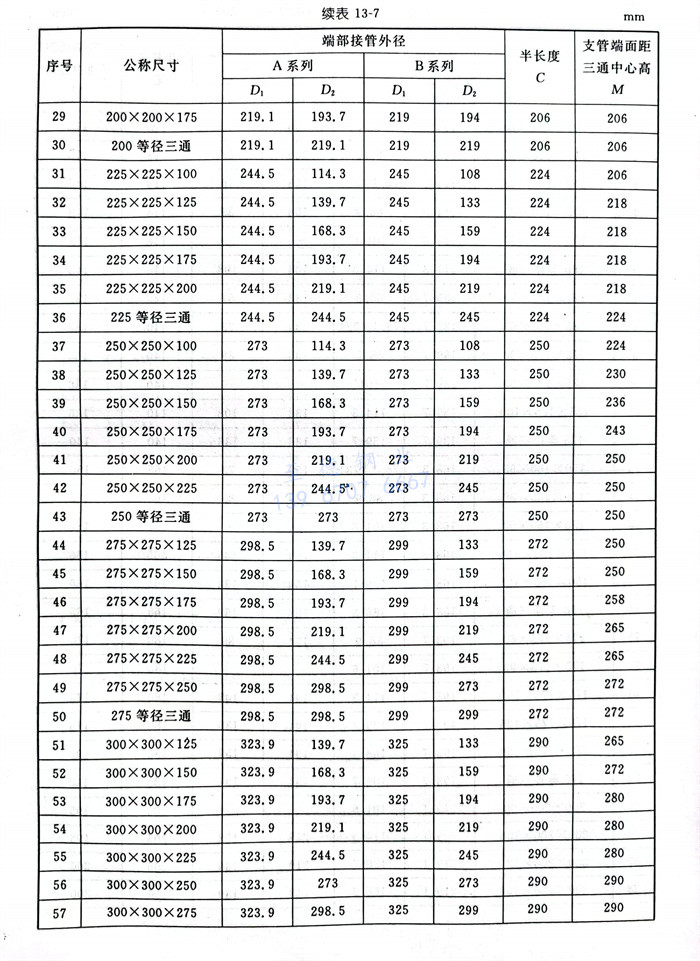

b. 热压T型三通结构型式见图13-2，尺寸见表13-7。

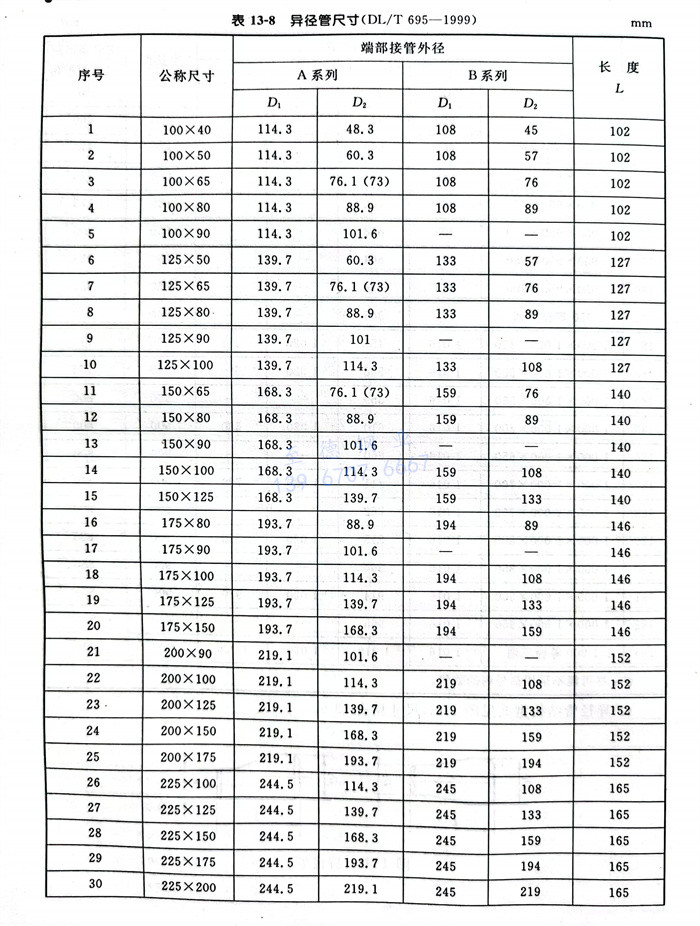

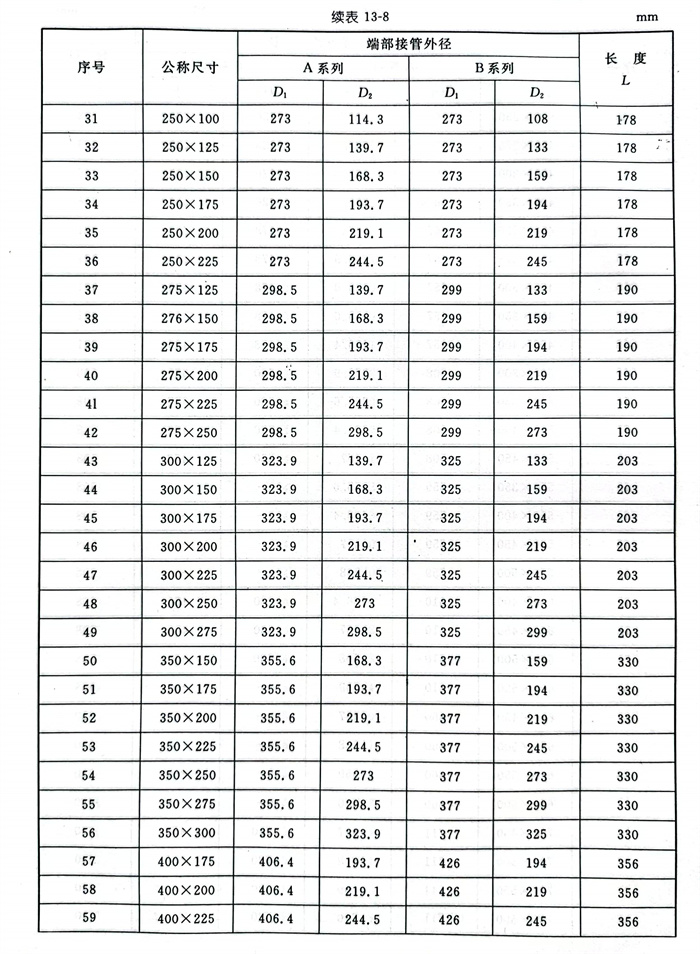

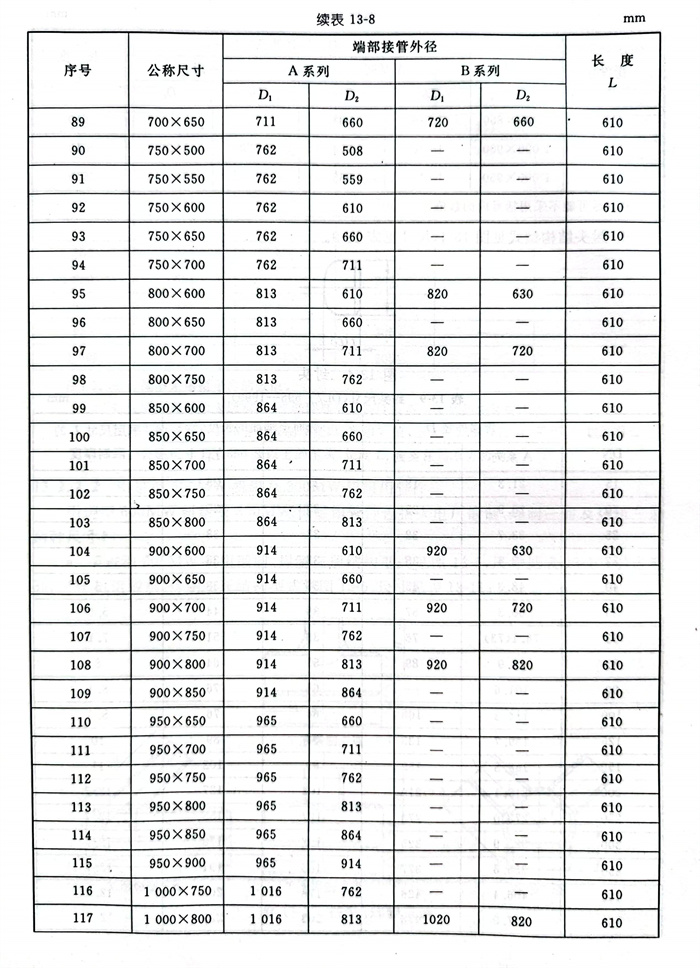

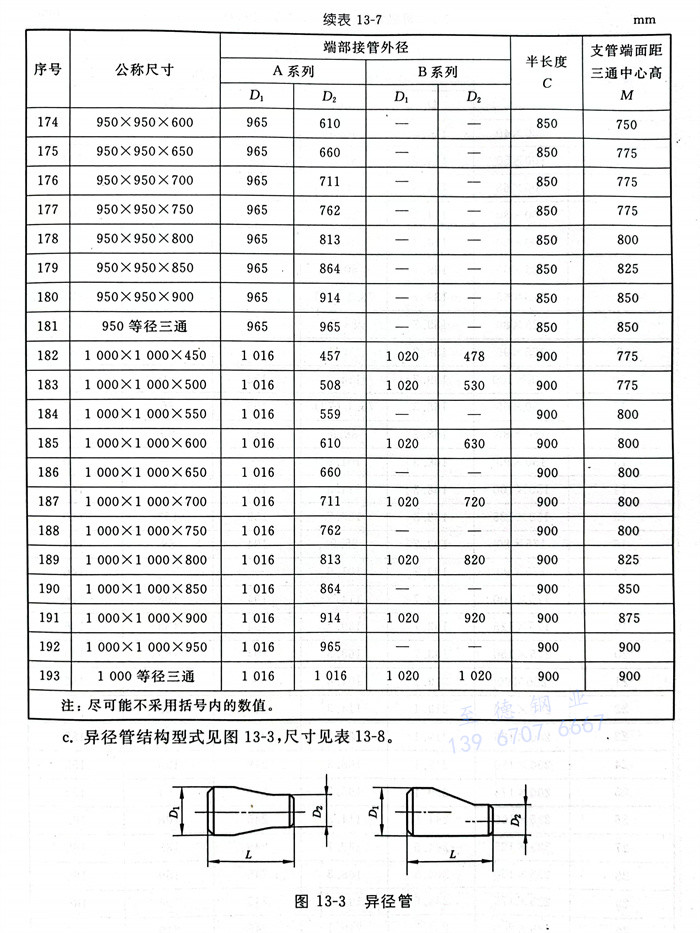

c. 异径管结构型式见图13-3，尺寸见表13-8。

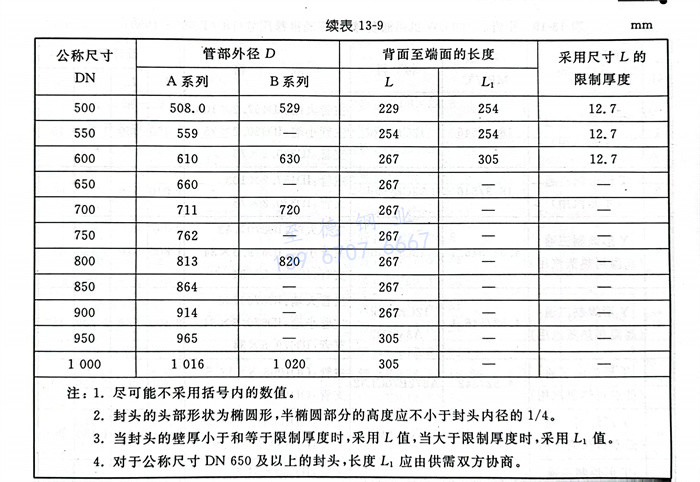

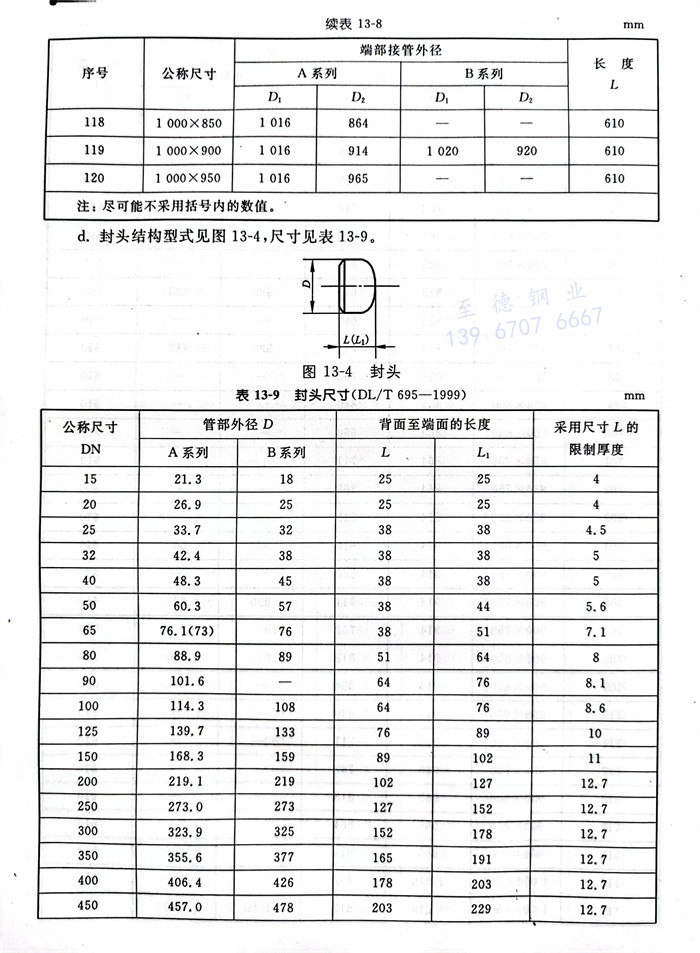

d. 封头结构型式见图13-4，尺寸见表13-9。
注：1. 尽可能不采用括号内的数值。
2. 封头的头部形状为椭圆形，半椭圆部分的高度应不小于封头内径的1/4。
3. 当封头的壁厚小于和等于限制厚度时，采用L值，当大于限制厚度时，采用L1值。
4. 对于公称尺寸DN 650及以上的封头，长度L1应由供需双方协商。
