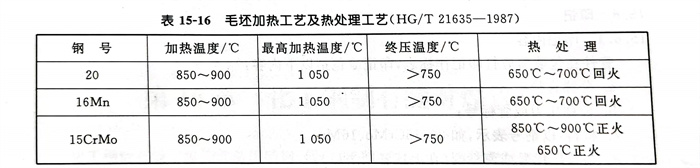

1. 化工钢制无缝不锈钢对焊管件若采用冷加工工艺，成型后须进行消除应力的热处理。若采用热加工工艺，当其终压温度低于表15-16所列终压温度时，也必须进行热处理，毛坯的加热工艺及热处理工艺可按表15-16。
2. 不锈钢三通应保证两侧的增厚一致，肩部圆角过渡部分的壁厚应保证大于或等于端部壁厚的1.4倍。可采用抽样解剖或超声波测厚仪测定。当制造工艺稳定后，可减少抽检数量，具体数量由供需双方协商。
3. 不锈钢弯头圆弧过渡部分的壁厚应均匀。
4. 不锈钢异径管的直管部分与圆锥部分应圆滑过渡，圆锥部分壁厚自大端向小端应均匀减薄。各部分的椭圆度应小于2％，同心异径管中心线应保证同心，其偏差允许3mm。
5. 化工钢制无缝对焊不锈钢管件应具有正确的外形尺寸，主要尺寸允许偏差见15-4条规定。
6. 热加工成型和（或）热处理的管件不得有过烧、严重脱皮等现象。
7. 化工钢制无缝对焊管件热处理后，应检查管件的硬度，其值应为：20号钢 HB≤156 、15CrMo HB≤179 。
8. 化工钢制无缝对焊管件成型后不应有分层、裂纹和影响强度的折皱等缺陷存在。若发现有裂纹，应采用机械方法消除，当经探伤确认裂纹已消除，经打磨后的剩余壁厚应不小于15-4条规定的最小壁厚时，方可使用。
9. 化工钢制无缝对焊管件应进行100％磁力探伤，在此基础上，再按同批号、同材料、同规格抽5％且不少于一件作X射线检验。X射线检验按 GB／T 3323，I级为合格。若发现有不合格，须取双倍数量复验，复验结果若仍有不合格者，必须逐件检验。
10. 管件焊端坡口

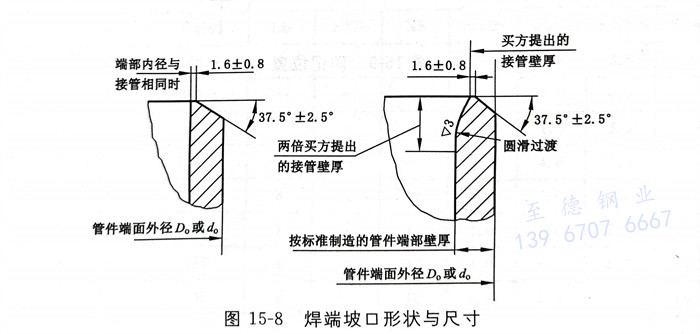

化工钢制无缝对焊管件的焊接端部应开坡口，坡口的形状和尺寸见图15-8。
