化工钢制有缝对焊管件是用碳钢、低合金钢和奥氏体不锈钢钢板制造的具有纵向焊缝的管件，其品种包括三通（等径和异径）、弯头（短半径90°和长半径90°、45°）、异径管或异径接头（同心和偏心）三种，与接管连接的方式为对焊连接，端部外径分为Ⅰ系列和Ⅱ系列，是专供化工行业大型管道使用的一种管件。
1. 结构型式与尺寸

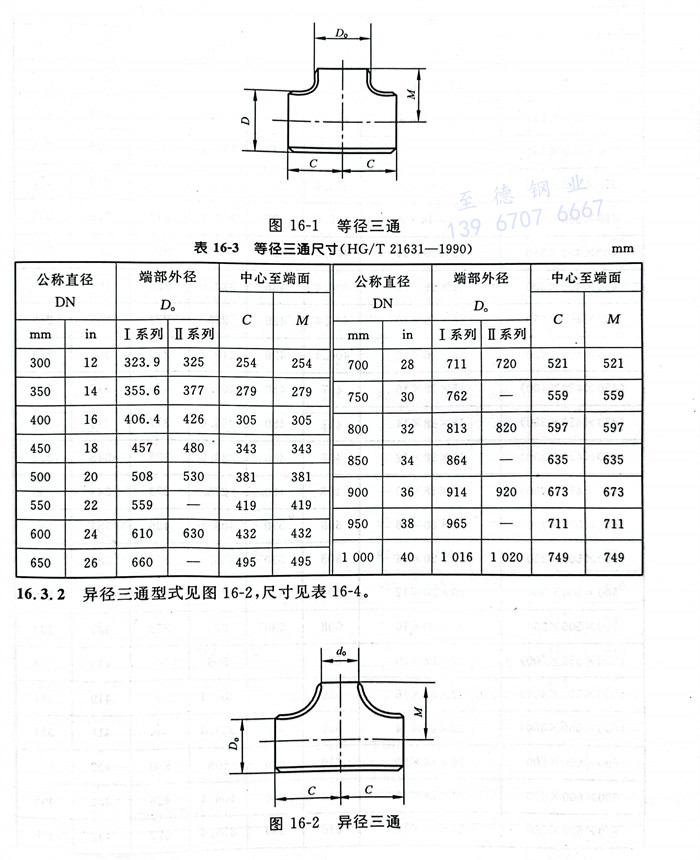

a. 等径三通型式见图 16-1 ，尺寸见表 16-3 。

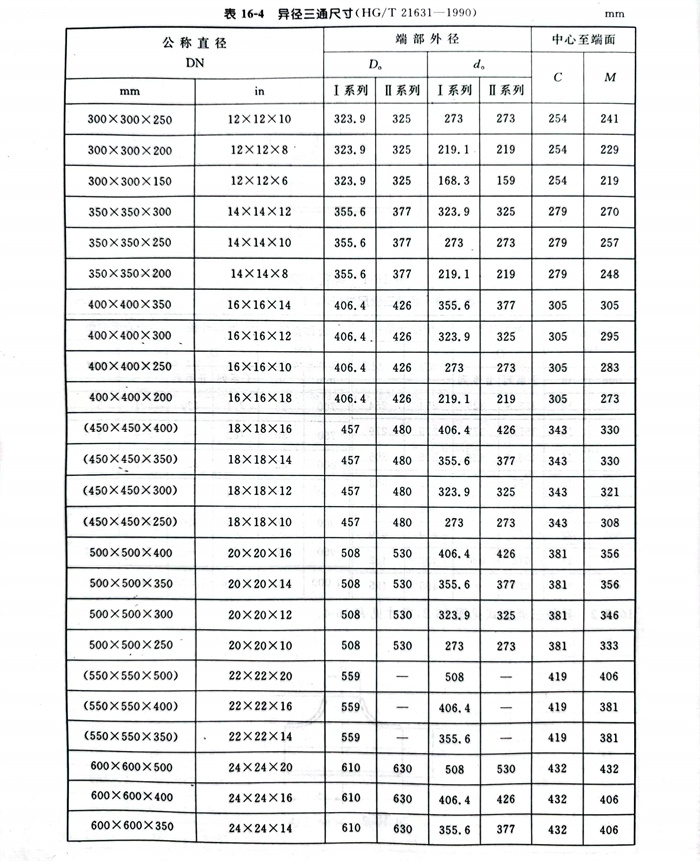

b. 异径三通型式见图 16-2 ，尺寸见表 16-4 。

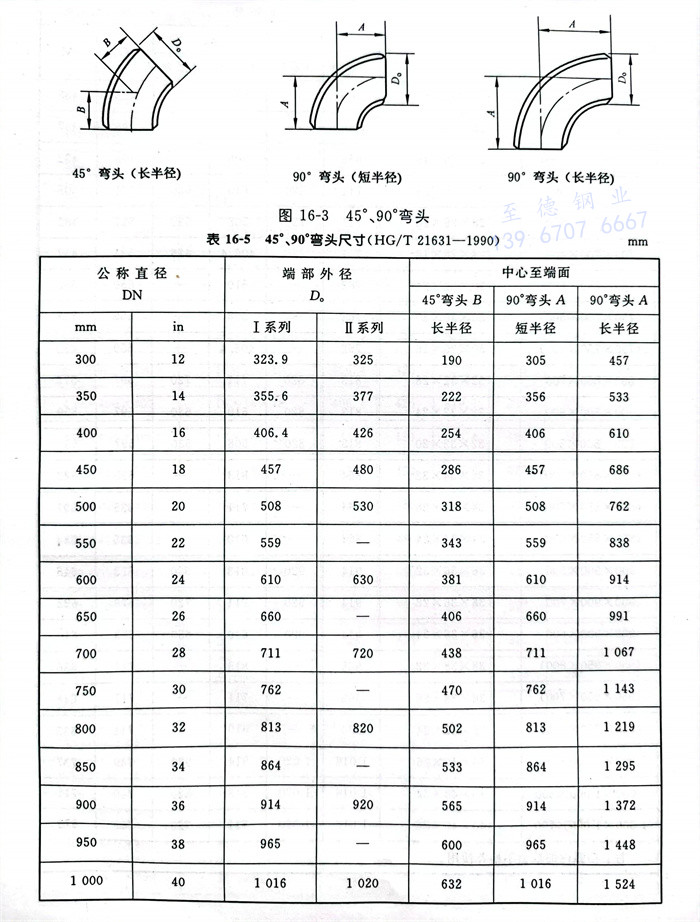

c. 弯头型式见图 16-3，尺寸见表 16-5 。

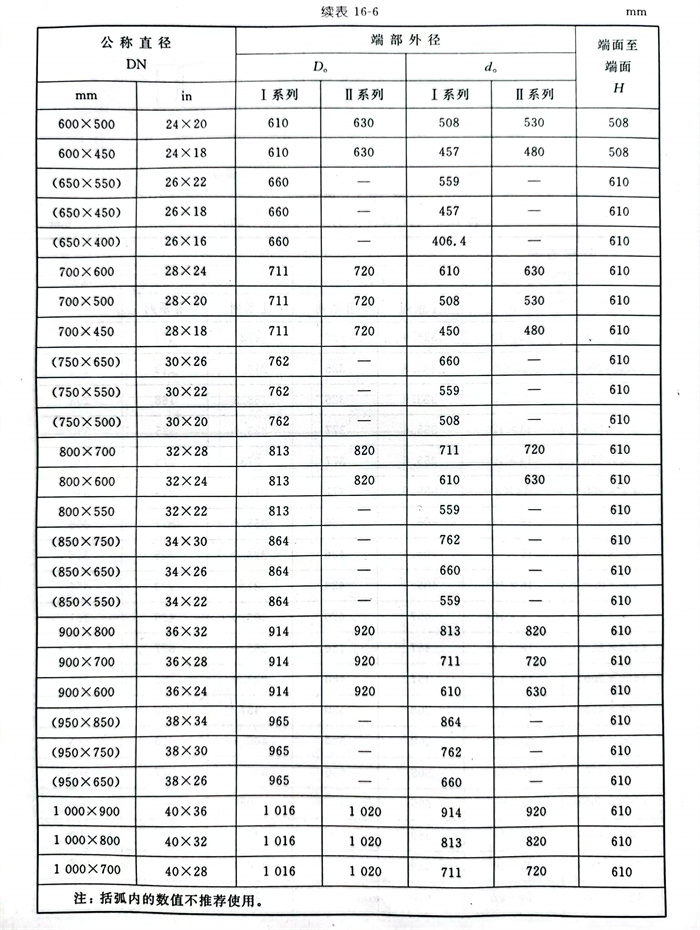

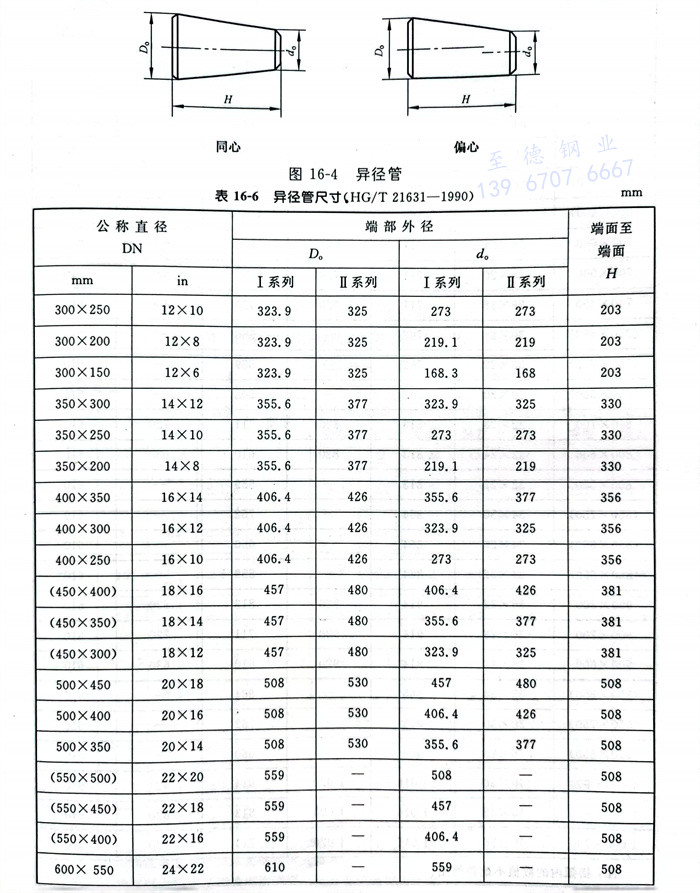

d. 异径管型式见图 16-4 ，尺寸见表 16-6 。
2. 公差

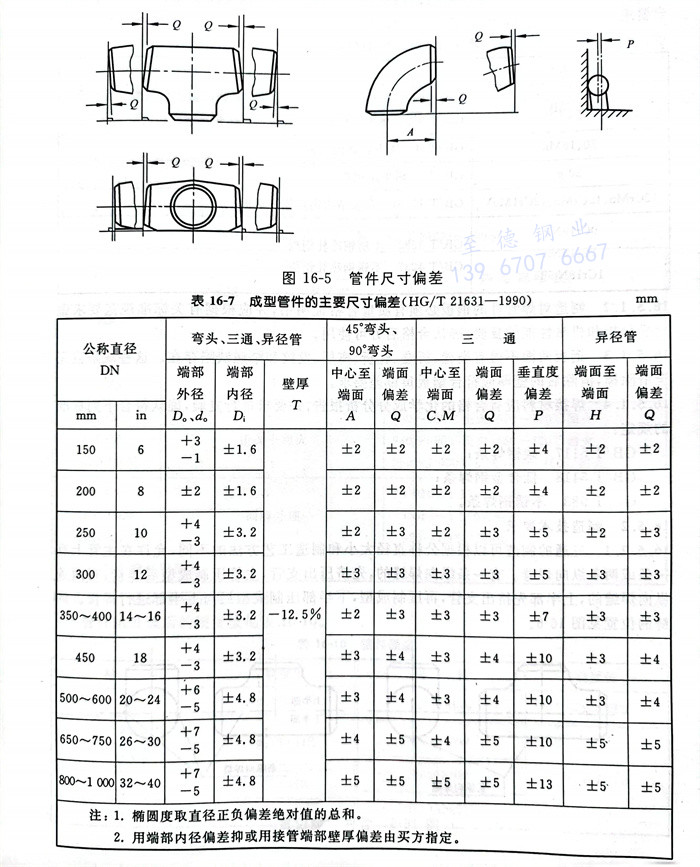

成型管件的主要尺寸偏差见图 16-5 及表 16-7。
