容器(Vessel)一般布置在地面上或框架上。应根据容器的功能、工艺过程、形状、大小和经济性等因素来确定是布置在地面上还是框架上。


 1. 安装高度


  ①. 有工艺过程要求的高度时,应满足此高度。工艺过程要求如下。


  a. 泵的吸入管道应满足泵的汽蚀余量的高度。


  b. 必须自流的管道应满足这个高度条件。


 ②. 距操作面的最小高度如下。

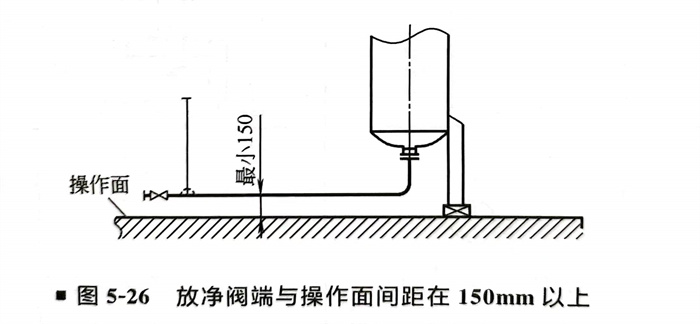

  a. 如图5-26所示最小安装高度,使放净阀端与操作面间距在150mm以上。

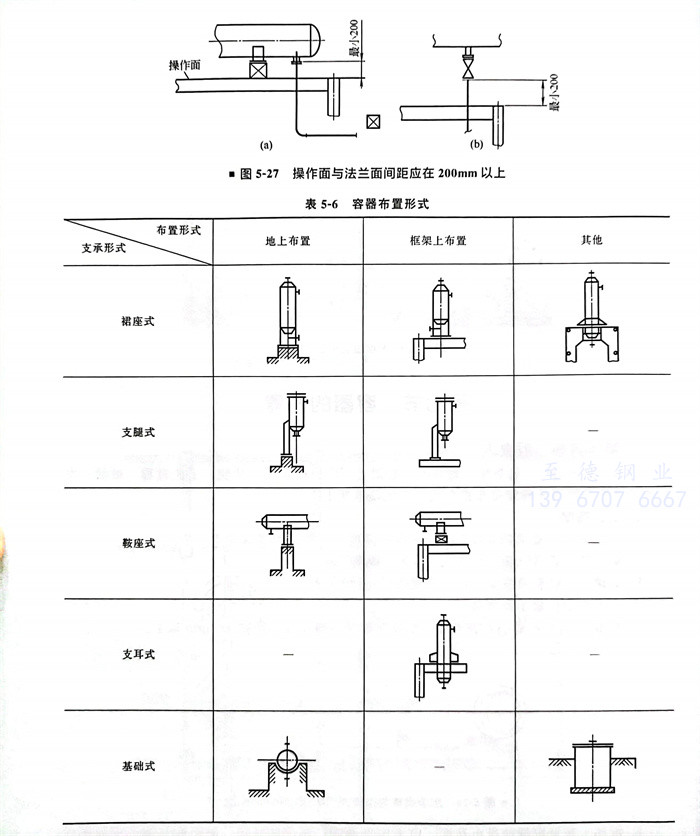

  b. 框架上布置容器的最小高度,应考虑拆卸管口法兰的螺栓,操作面与法兰面间距应在200mm以上,如图5-27所示。





 2. 布置形式


  布置形式按布置场所和支承方法分类,见表5-6。
