不锈钢立式容器支腿布置方位的设计要求规范

发布日期：2023-05-10 08:49:23 人气：360

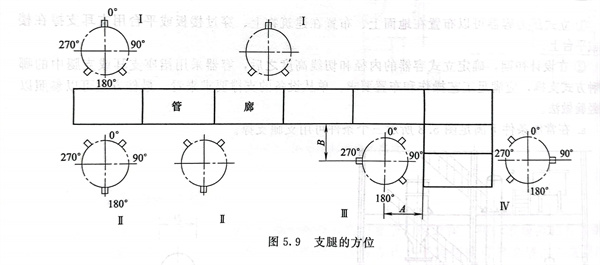

不锈钢立式容器支腿为3个时，支腿的方位应按下述常用的设备布置设计规定或根据管道布置需要而定，见图5.9。

图5.9中管廊两侧的设备Ⅰ、Ⅱ支腿方位相差180°，在管廊转角处的设备Ⅱ按A、B尺寸大小决定，图中为A＜B时布置方法。若B＞A时，则设备Ⅰ皿应改为设备Ⅱ支腿方位，设备IV与设备III对称。
