化工钢制承插焊管件是以美国和日本管件相关标准为依据,并结合我国化工行业实际情况制定的一种专用管件标准,常用于小型管道。
1. 压力等级
管件压力等级分为3000磅级和6000磅级两种,但活接头仅用于3000磅级。磅级系指磅每平方英寸的压力单位。
2. 计算压力额定值用基准管子与相应管子壁厚

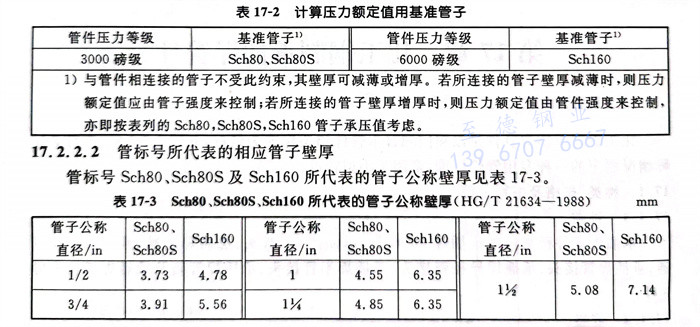

a. 计算压力额定值用基准管子见表17-2。
与管件相连接的管子不受此约束,其壁厚可减薄或增厚。若所连接的管子壁厚减薄时,则压力额定值应由管子强度来控制;若所连接的管子壁厚增厚时,则压力额定值由管件强度来控制,亦即按表列的Sch80,Sch80S,Sch160管子承压值考虑。
b. 管标号所代表的相应管子壁厚
管标号 Sch80、Sch80S及Sch160所代表的管子公称壁厚见表17-3。
表17-3 Sch80、Sch80S、Sch160所代表的管子公称壁厚(HG/T 21634-1988)
