化工钢制承插焊管件是以美国和日本管件相关标准为依据,并结合我国化工行业实际情况制定的一种专用管件标准,常用于小型管道。

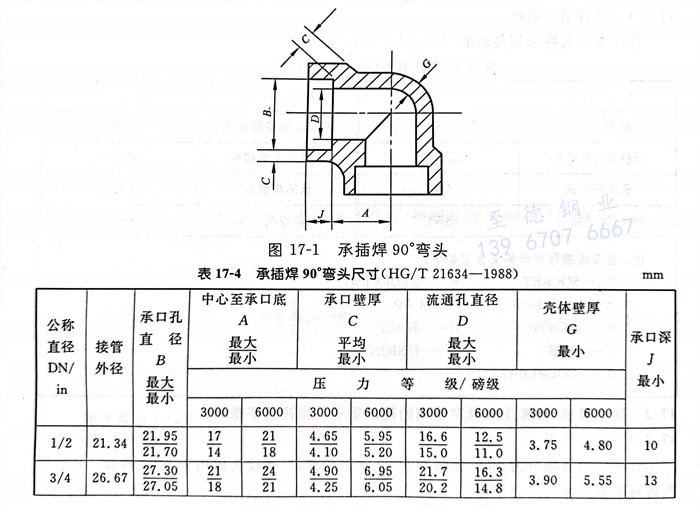

1. 承插焊90°弯头(90°SWE)
承插焊90°弯头型式见图17-1,尺寸见表17-4。

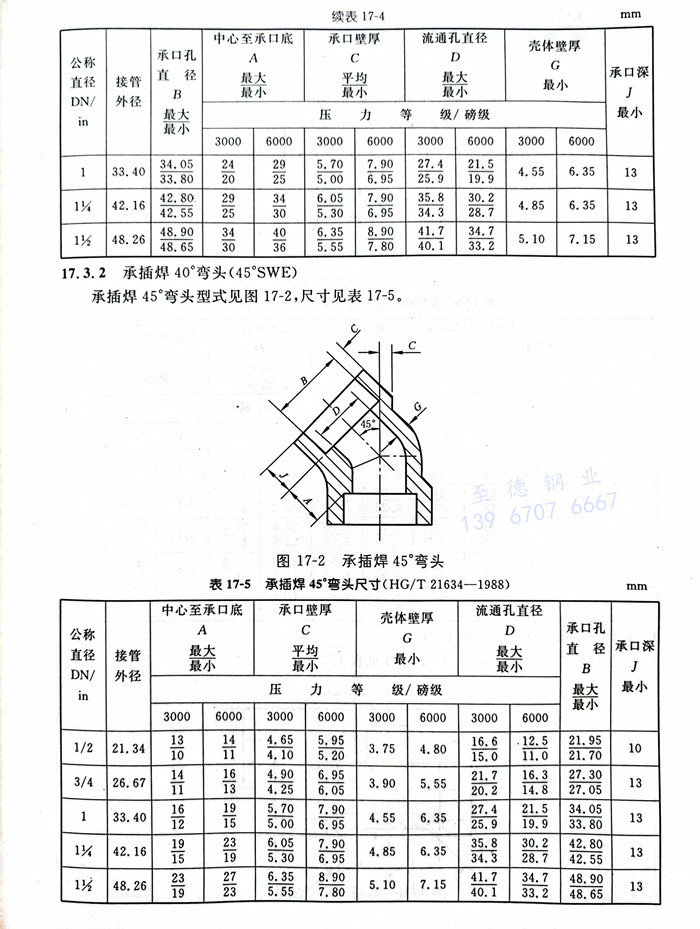

2. 承插焊45°弯头(45°SWE)
承插焊45°弯头型式见图17-2,尺寸见表17-5。

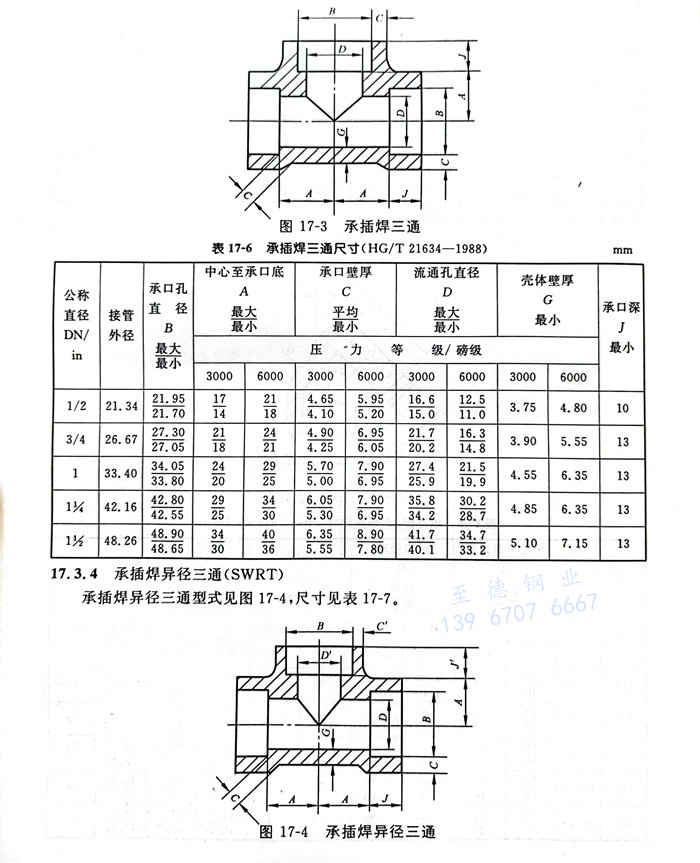

3. 承插焊三通(SWT)
承插焊三通型式见图17-3,尺寸见表17-6。

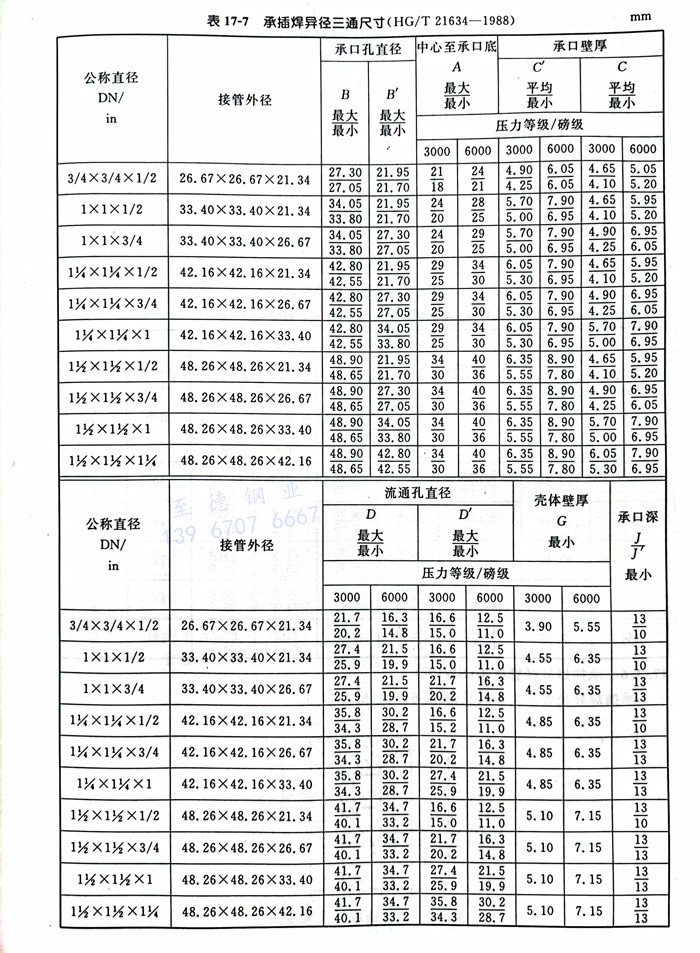

4. 承插焊异径三通(SWRT)
承插焊异径三通型式见图17-4,尺寸见表17-7。

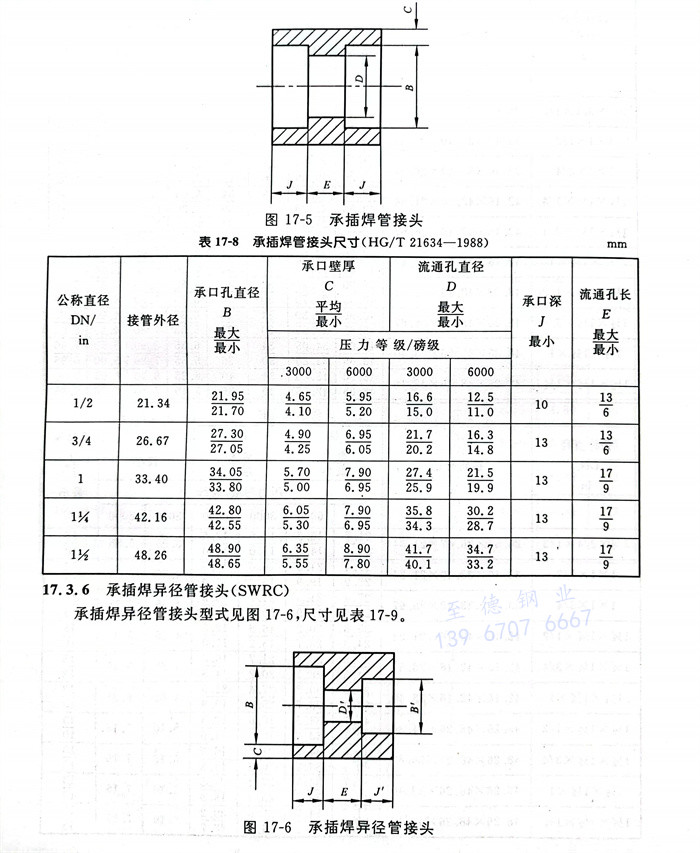

5. 承插焊管接头(SWC)
承插焊管接头型式见图17-5,尺寸见表17-8。

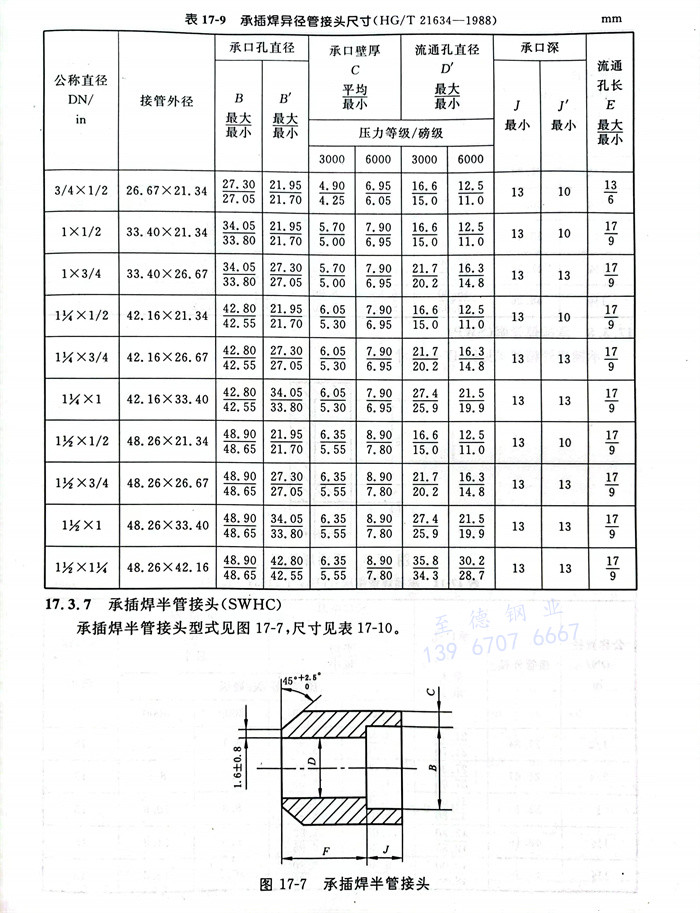

6. 承插焊异径管接头(SWRC)
承插焊异径管接头型式见图17-6,尺寸见表17-9。

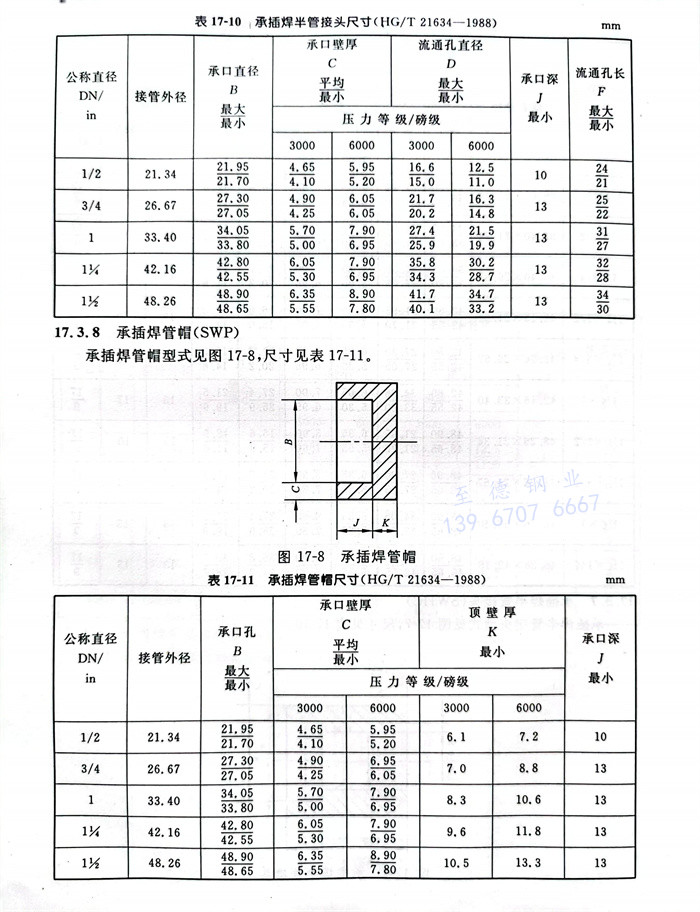

7. 承插焊半管接头(SWHC)
承插焊半管接头型式见图17-7,尺寸见表17-10。
8. 承插焊管帽头(SWP)
承插焊管帽型式见图17-8,尺寸见表17-11。

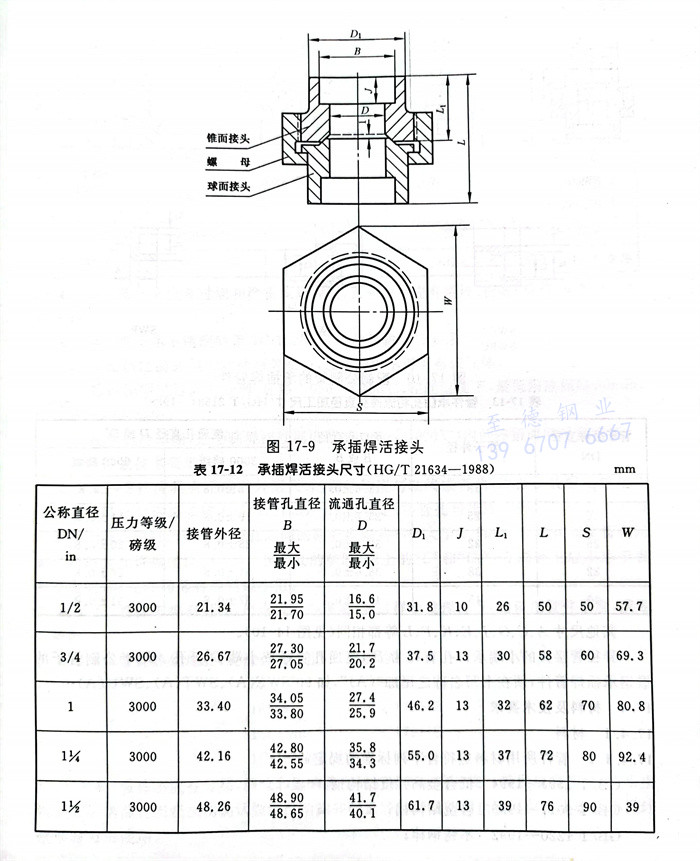

9. 承插焊活接头
承插焊活接头型式见图17-9,尺寸见表17-12。
10. 承插焊管件配公制管的加工尺寸
配制公制管的锻钢承插焊管件型式见图17-10,其承口孔和流通孔直径加工尺寸见表17-13。
其他尺寸A、C、G、J、E、K、F、L等都相同(见图14-10)。
异径管接头的小端承口孔直径为B',流通孔直径按小端D'开孔。用于公制管子的锻钢承插焊管件,须在书写名称之尾加“(A)”,如90°SWE(A)、SWT(A)、SWU(A)····。
