衬塑钢管和管件是在钢管和管件内部衬以聚丙烯（PP）、聚乙烯（PE）及聚氯乙烯（PVC）等非金属材料，以适应化工、石油化工，医药、纺织和冶金等部门输送腐蚀性介质的需要。这种衬塑钢管和管件的公称压力为PN20，相当于2.0 MPa。
1. 衬塑直管

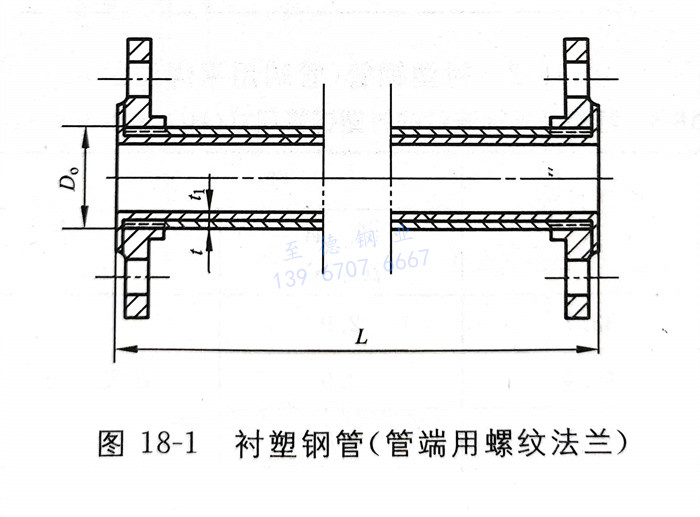

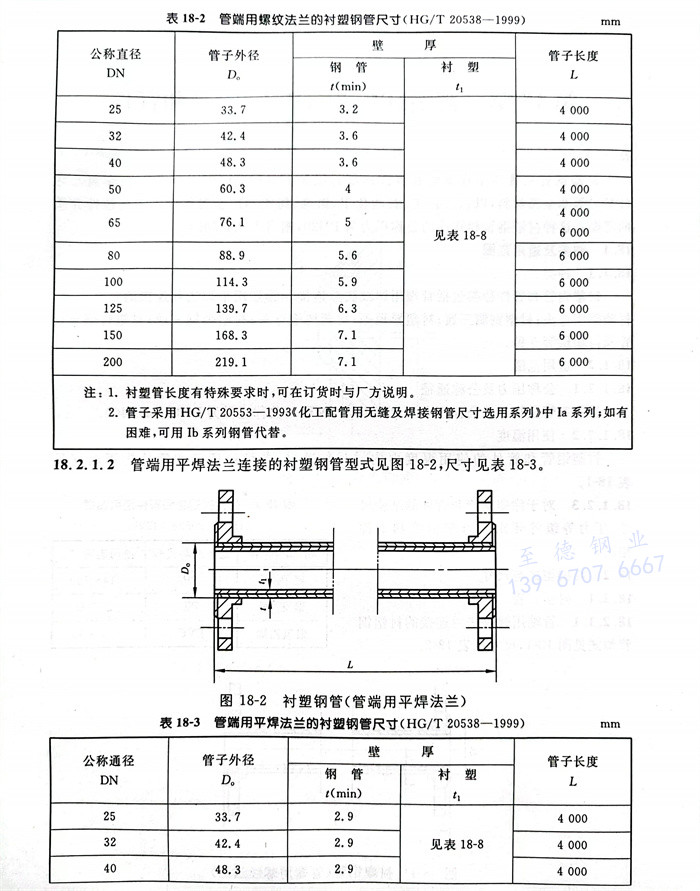

a. 管端用螺纹法兰连接的衬塑钢管型式见图18-1，尺寸见表18-2。

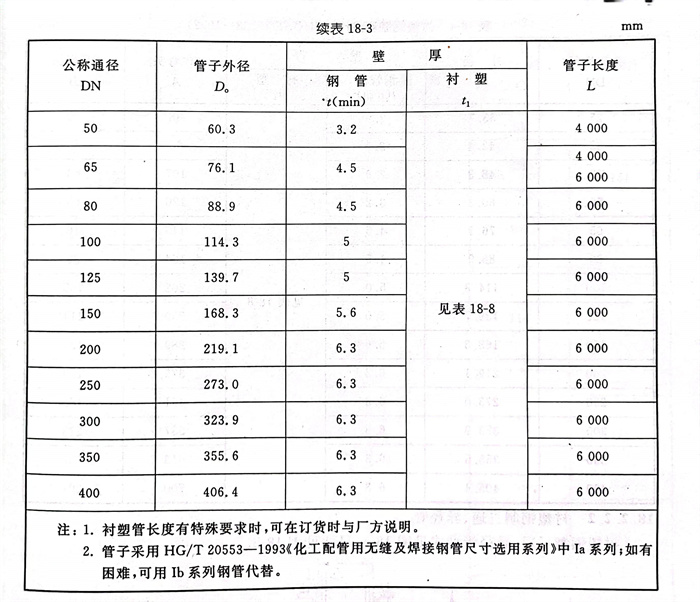

b. 管端用平法兰连接的衬塑钢管型式见图18-2，尺寸见表18-3。
2. 衬塑管件
a. 衬塑钢制弯头

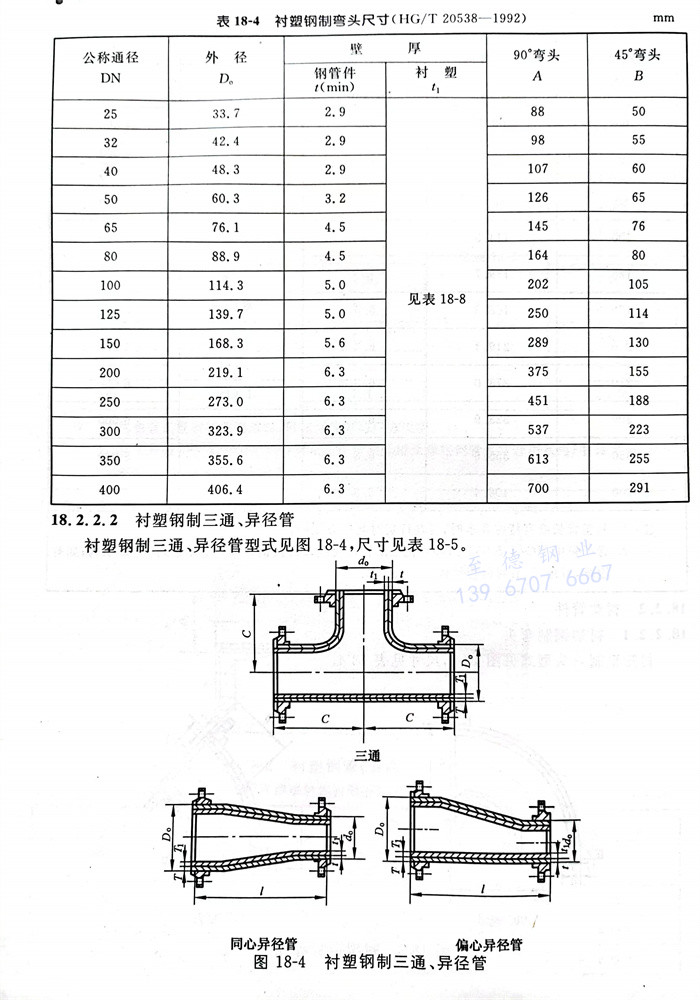

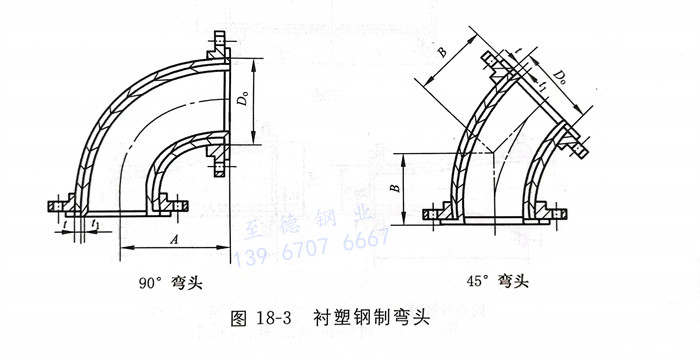

衬塑钢制弯头型式见图18-3，尺寸见表18-4。
b. 衬塑钢制三通、异径管

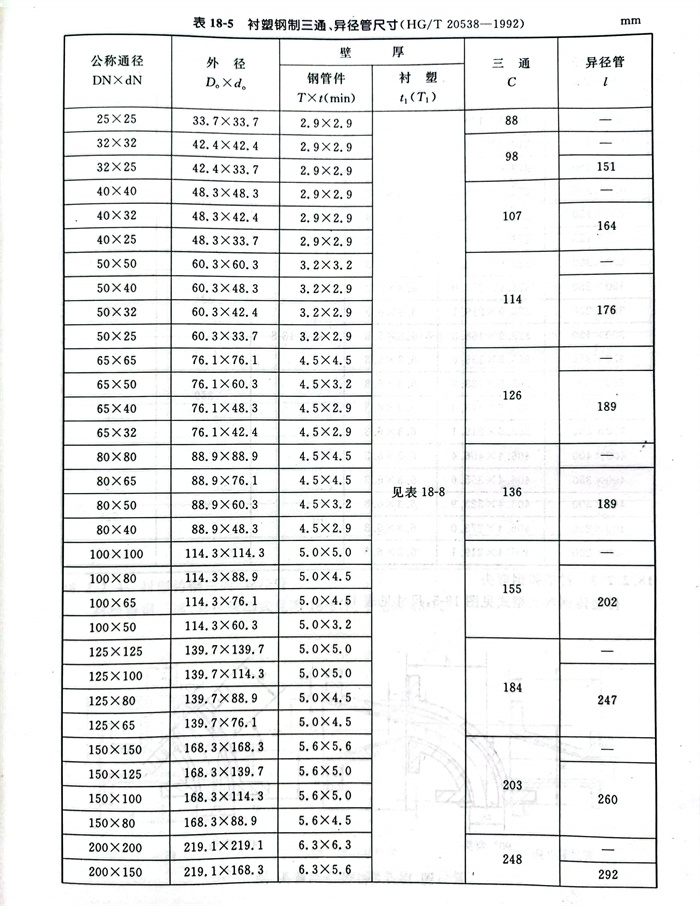

衬塑钢制三通、异径管型式见图18-4，尺寸见表18-5。
c. 衬塑铸钢弯头

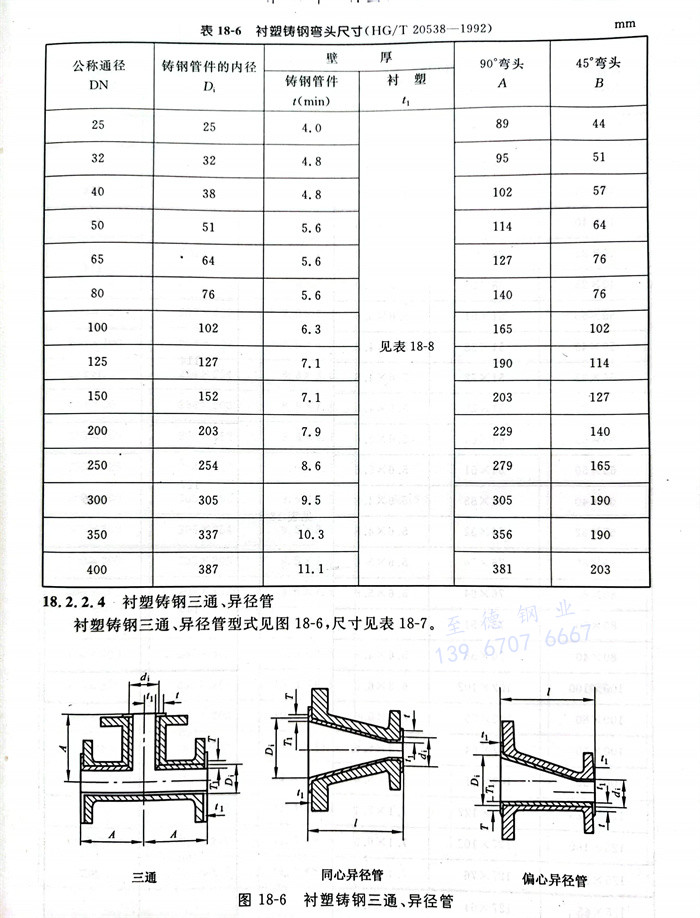

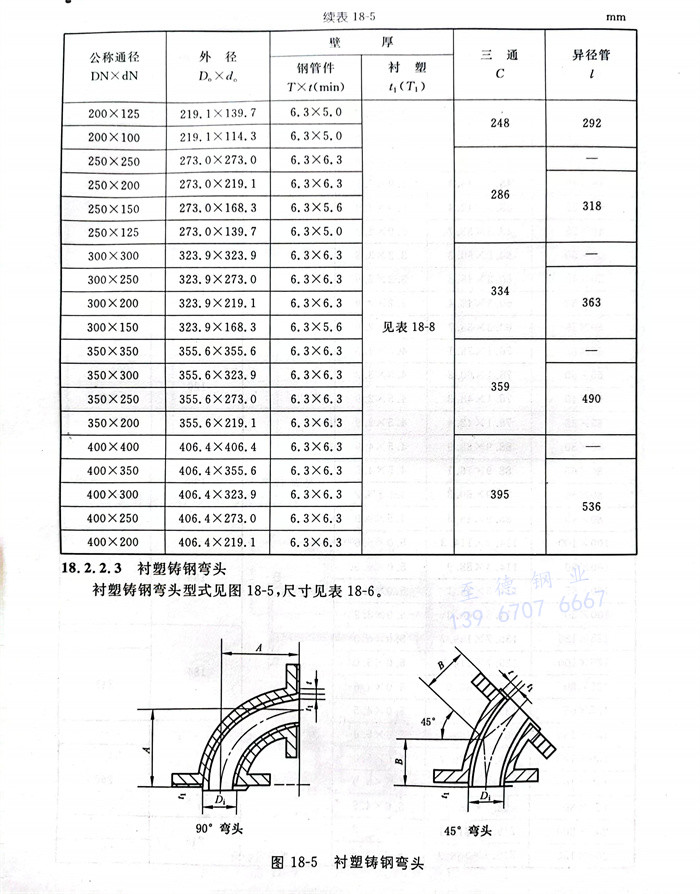

衬塑铸钢弯头型式见图18-5，尺寸见表18-6。
d. 衬塑钢制三通、异径管

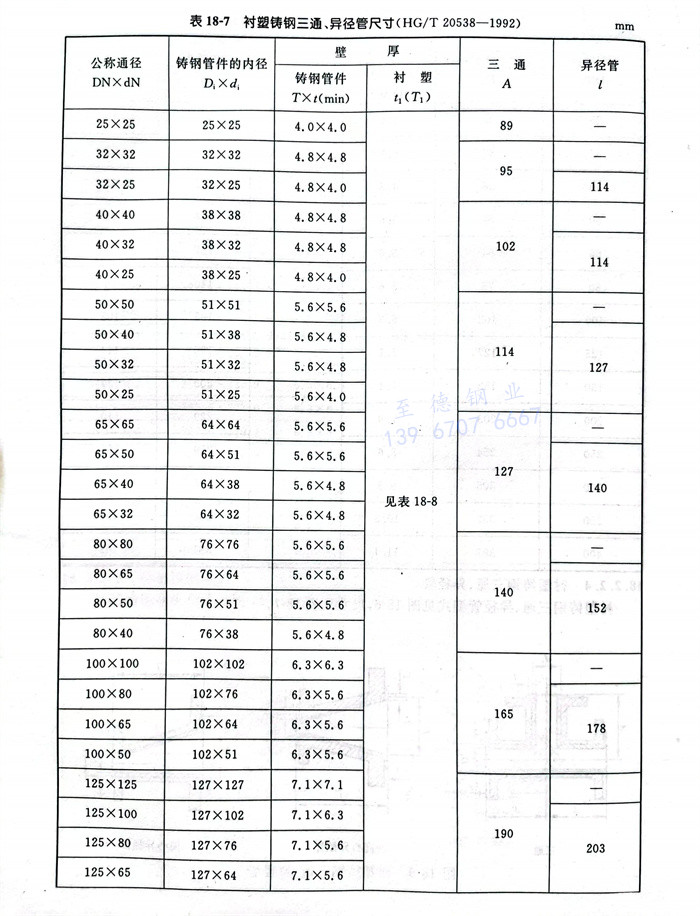

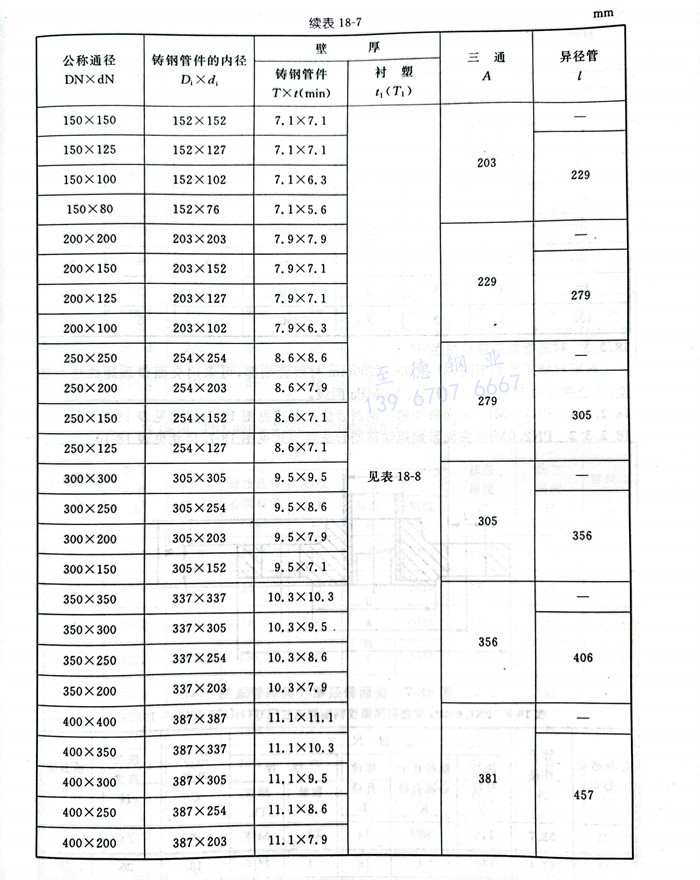

衬塑铸钢三通、异径管型式见图18-6，尺寸见表18-7。
e. 衬塑层

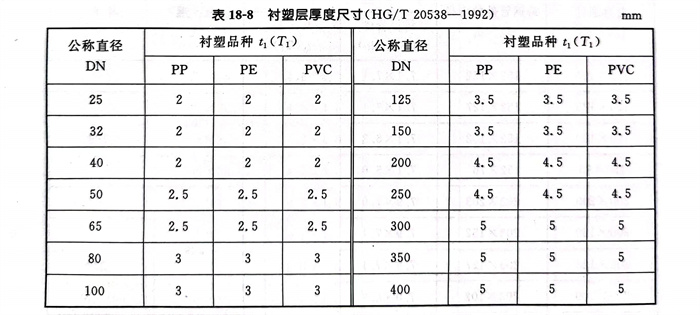

衬塑层厚度尺寸见表 18-8
3. 衬塑管端部连接法兰
根据衬塑工艺的不同，对于DN≤200mm衬塑管端部，可采用突面带颈螺纹法兰连接，其公称压力PN为1.0MPa及2.0MPa两级。

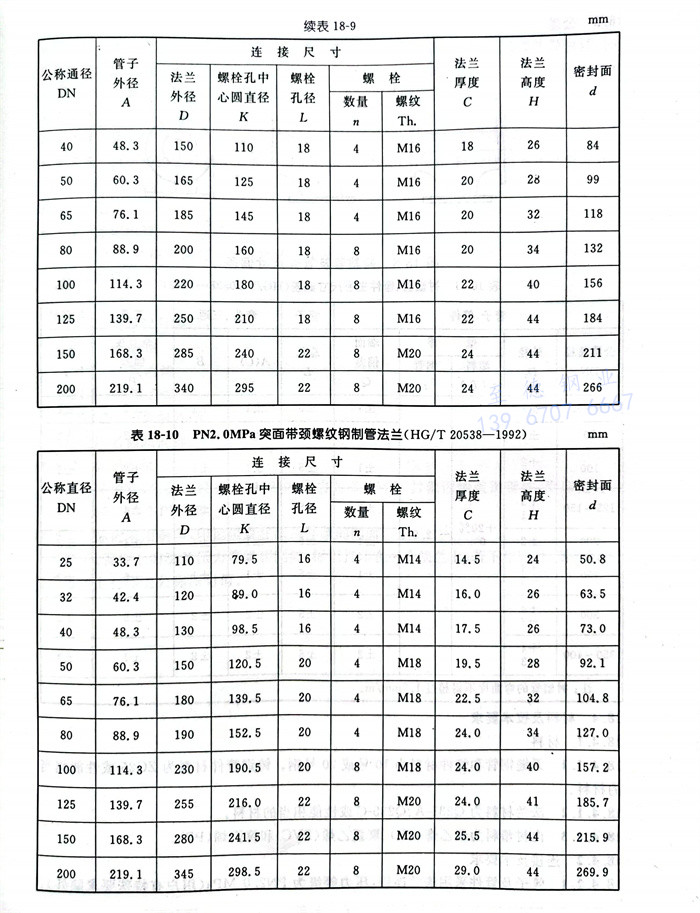

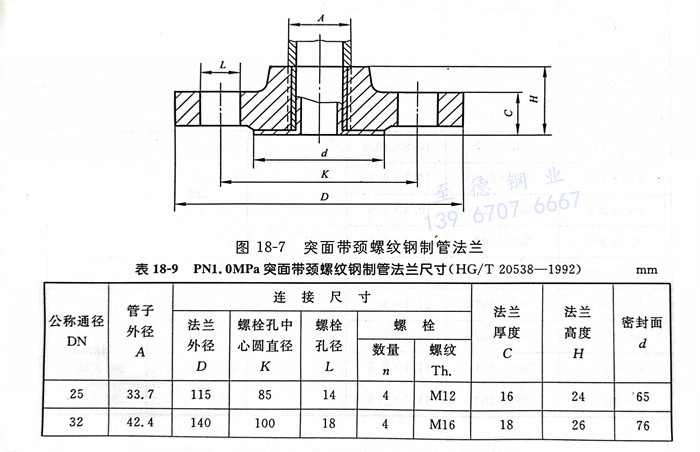

PN1.0MPa突面带颈螺纹钢制管法兰型式见图18-7，尺寸见表18-9。
PN2.0MPa突面带颈螺纹钢制管法兰型式见图18-7，尺寸见表18-10。
4. 公差

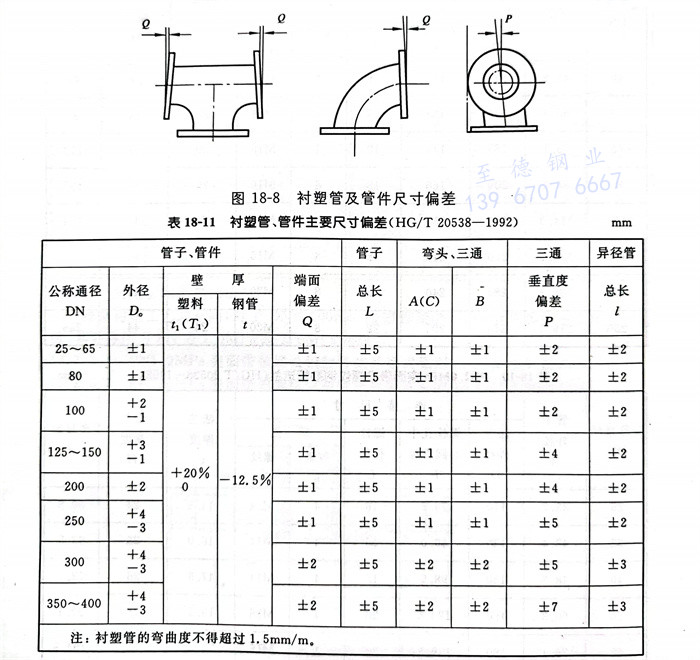

衬塑管及管件主要尺寸偏差见图 18-8 及表 18-11。
