1. 排放至大气的安全阀。安装在塔顶部人孔下的第一层平台上。排放管是从塔顶出料管的垂直管段上引出。排至大气中之气体为无毒气体时，排管末端高度应在半径7.5m以内的最高平台以上2.5m。对排放气为有毒或易燃、易爆、有腐蚀性的介质，对连续排放的气体出口管应高出水平半径20m范围内的操作平台以上3.5m，不得有平台。对间歇排放可燃气体出口管应高出水平半径10m范围内的操作平台或建筑物顶3.5m，不得有平台或建筑物。排出管低点挖＄6mm或φ9mm的泪孔。
2. 对于易燃易爆介质的管线上应配密闭收集的导管；出口管要有充分的支撑。排放到火炬系统的安全阀：排放管从塔顶出料管的垂直管段上引出；安全阀安装在高于火炬总管的塔平台上。在塔顶气相管线上之泄放阀，其设置位置最好在这支气相管线所经过的操作平台中最低层的操作平台边，以方便操作的地方为主，同时管线尽量缩短，以减小管内的压力降及降低成本。配管时要注意从塔顶出口到安全阀入口间管段阻力降要小于安全阀定压值的3％；安全阀出口到火炬总管之间的管段其阻力降不大于安全阀定压值的10％（工艺专业负责）。

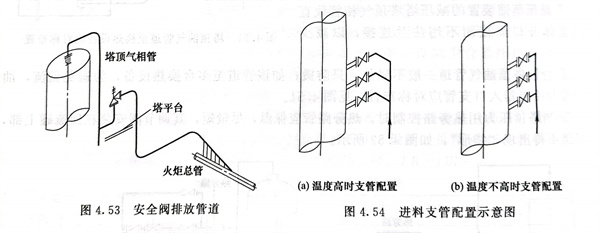

3. 安全阀出口配管坡向火炬总管，并以45°顺流从顶部连接，见图4.53。
4. 若安全阀进出口管上设有切断阀时，应当用单闸板闸阀，且阀杆应水平安装。
