1. 卧式容器的布置取齐方式

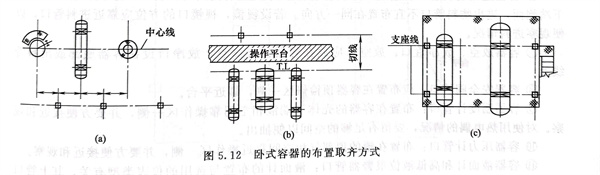

  ①. 中心线取齐。地面上的卧式容器与立式设备采用中心线对齐布置，见图5.12（a）。


  ②. 切线取齐。2台以上的卧式容器采用此对齐方式，见图5.12（b）。


  ③. 支座取齐。2台以上的卧式容器布置在同一框架上时，采用此对齐方式是为了简化框架结构，见图5.12（c）。




2. 立式容器的布置取齐方式

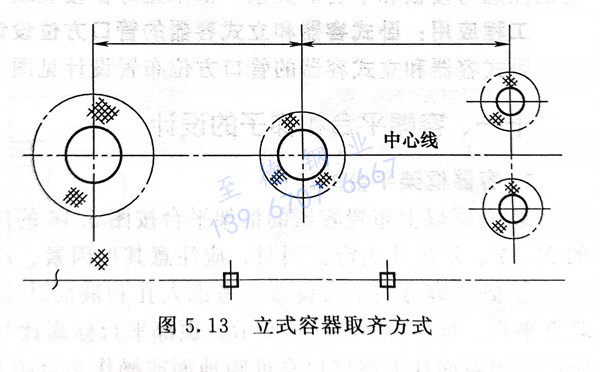

  立式容器与其周围的设备一般采用同一中收线取齐布置，见图5.13。
