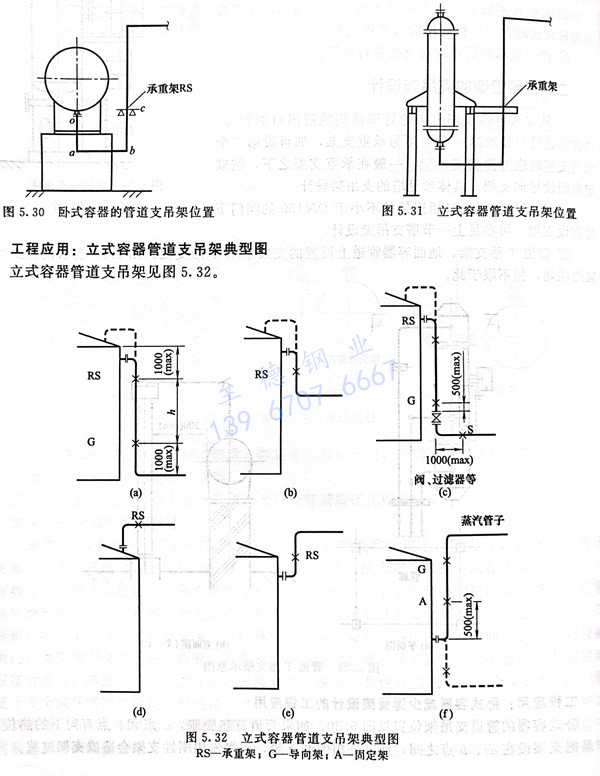

卧式容器的管道支吊架位置见图5.30。如果管道有热膨胀，a点和b点有向下的热位移；如果把支架设在a、b点之间，通常采用弹簧支架，如果采用刚性支架会造成支架过载。
现在把滑动支架（承重架）RS放在c点，该点与管口的标高大致平齐，这样a点及b点向下的位移基本一致，RS支架可采用刚性滑动架，在这点管道是没有垂直位移的，只有水平位移。c点的位置也允许上下稍有变动。根据管径、温度情况，可采用不等腿的U形管。但如bc段太长，RS架处就可能有向上的位移，使支架脱空，RS刚性架就失去意义。所以bc段不能比oa段长得太多。RS支架可以从设备或地面生根。
