1. 人孔

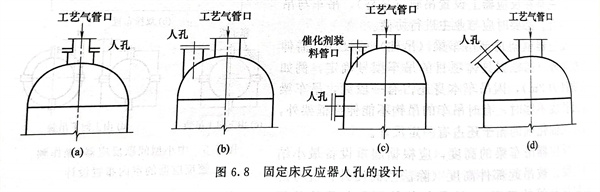

下面以固定床反应器为例进行介绍。固定床反应器顶部通常需要设置人孔，用于催化剂装填和内件检修，人孔大小一般为DN500～V600。人孔设计形式主要有四种，见图6.8。N500~DN6
①. 当工艺气管口比人孔直径小三级或三级以上时，通常采用图6.8（a）所示形式的人孔，将人孔与工艺气管口合用一个管口。该设计方式通常需要在工艺气管线上靠近人孔处设置可拆卸短管，同时，与可拆卸短管相连的管道应考虑设承重支架，在反应器人孔打开时支撑进口管道。
②. 当工艺气管口与人孔直径相当或比人孔直径大时，需要单独设置人孔，常见的设计形式有图6.8（b）和（c）两种。图6.8（b）所示形式人孔受力较好、制造较容易，但催化剂装填较困难。图6.8（c）所示形式人孔受力不好、制造较困难，但催化剂装填较容易。
③. 图6.8（d）所示形式人孔设置在反应器侧面，在顶部设置专门的催化剂装料口，该形式很少采用。
2. 人孔平台
图6.8（a）～（c）所示三种形式人孔，只需要在反应器顶部设置一层平台即可满足催化剂装填等操作要求，而图6.8（d）所示形式人孔，除了要在反应器顶部设置一层平台，在人孔上方还需要再设置一层平台。
