1. 非金属管道的连接通常包括:①. 法兰连接、②. 电熔连接(Electrofusion Joint)、③. 热熔连接(heat fusioin joint)、④. 缠绕连接、⑤. 密封圈承插连接。非金属管道的连接典型图见图4.3.2。


图 2.jpg


2. 硬聚氯乙烯管(UPVC管)、聚丙烯管(PP管)的连接方法,一般有黏接、焊接、法兰、管螺纹连接等方法。


   ①. 凡采用黏接和焊接连接方法时,必须采用承插口形式。当设计压力较高(>1.0MPa)时,可先黏接,外口再用焊条补强。相当于TS法(taper sized solventwelding,黏合焊接法)。用承插口黏接的方法,分为一次插入法和二次插入法。一次插入法适用于管径等于或小于50mm,而二次插入法适用于管径大于50mm的管道。


   ②. 法兰连接法,可分为焊环活套法兰连接、扩口活套法兰连接、焊接平焊法兰连接和翻边法兰连接。翻边法兰连接仅适用于小管径管道现场操作,大直径管翻边时容易产生裂纹。焊环活套法兰,施工简便,密封面比平焊法兰窄,焊环的焊缝容易拉断,仅适用于大直径管。扩口活套法兰连接能承受一定压力,使用安全可靠,拆卸方便。


  焊接平焊法兰连接,仅适用于常压管道,这种连接方法结构简单,拆卸方便。管螺纹连接方法既不牢固又易渗漏,不能用于有腐蚀性介质的管道连接。


 3. 聚乙烯管(PE管)的连接方法一般有热熔对接、承插连接、法兰连接、活接式连接等。


  ①. 热熔对接。通常采用电熔焊机进行,因其机具轻巧、操作方便得到广泛应用。利用热挤压焊原理,在焊接面紧贴加热板,加热至管端呈熔融“翻浆”后撤去加热板,以一定压力使接触面紧压在一起,冷却后即形成坚固焊缝,其强度可超过一般的热风焊。高压聚乙烯管(低密度)熔点为105~110℃,低压聚乙烯管(高密度)熔点为125~130℃。


  ②. 承插连接。高压聚乙烯管道使用压力较低时,采用一次插入法连接,为提高连接强度也可以采用承插黏接或承插焊接。


  ③. 法兰连接。可采用翻边活套法兰连接或焊环活套法兰连接。


  ④. 活接式连接。利用特制管箍螺母,加密封圈以螺纹拧紧。


4. 玻璃钢管(FRP管)的连接,有承插(“O”形密封圈连接、承插黏接)法、玻璃布带树脂接头法、螺纹承插法、法兰连接法、承插带法兰连接法等。承插“O”形密封圈连接仅适用于水和非燃烧性介质管道的连接。承插黏接,适用于管道与法兰阀、设备的连接。

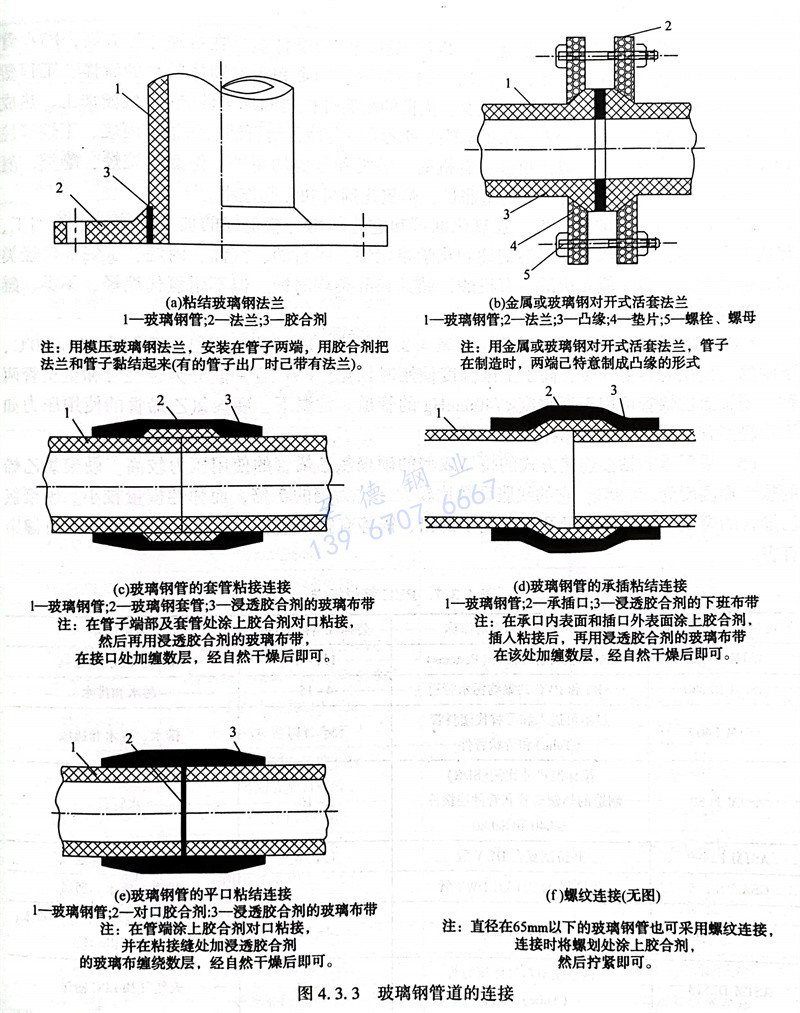

  热塑性管道的连接及水压试验,见ASME B31.3中的规定,接头的爆破试验标准见ASTM D1599,长期静压强度(LTHS)见 ASTM D2387。玻璃钢管道的连接方式见图4.3.3。


图 3.jpg
