1. 聚丙烯是一种聚合烯烃，比水轻。熔化温度为165℃±5℃，推荐使用温度小于120℃。低温性能比PVC还差。线胀系数常温下比PVC大一倍。热收缩率比PVC小。传热性很差（添加石墨可改善导热性能）。短时抗拉强度为30～38MPa，随温度升高而下降。弹性模量不到PVC的一半。抗冲击强度不高。延伸率20℃下为12％。长期抗拉强度较低，其蠕变现象比PVC更严重，其蠕变极限为16 MPa。PP有很好的加工性能，它可以机加工、热成型、焊接和消除应力退火处理。
2. 聚丙烯管道具有优良的耐化学药品性，对于有机酸、碱或盐类溶液（氧化性除外）几乎温度高到100℃而无破坏。例如在100℃以下的浓磷酸、40％硫酸、浓盐酸及盐类溶液中均可使用。但对于发烟硫酸、浓硝酸和氯磺酸等强氧化性酸，即使在室温下也不能使用。对于含有活性氯的次氯酸盐，过氧化氢以及铬酸等氧化性介质，也只能用于低浓度和低温度的情况。对于羧酸（浓酗酸与丙酸除外）仍有较好的耐蚀性。酚类、酮类等介质对其无溶胀作用，烷烃特别是卤代烃则能引起溶胀。温度在80℃以上时，芳香烃对其有溶解作用。在100℃以下时，乙醇、乙二醇、丙三醇都可使用。
3. 聚丙烯性质与高密度PE相似，但是它比PE更坚硬，并具有更高的抗温能力和更轻的重量，但其韧性差。在耐化学性和热可熔性方面与PE也相似。和PE一样，PP通过承插熔接、对接熔接和电熔化与其自身相连接。因其更高的硬度和更好的抗高温性和一些性质的优点，PP超过PE，常常优先选用，如用于地下管道和热流体的输送。PP比ABS或PVC提供了更好的溶剂阻力，排水管主要采用PP。
4. 石化标准聚丙烯管和管件。

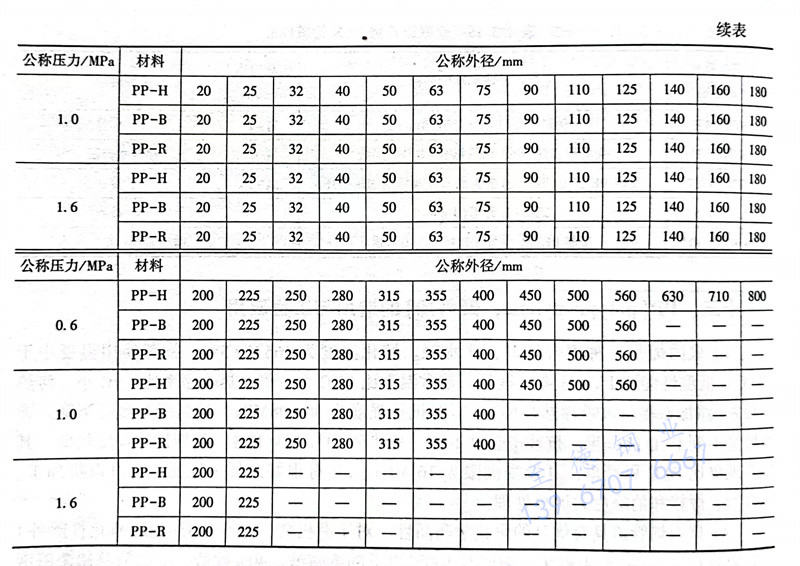

①. 聚丙烯管的直径以公称外径表示，均聚聚丙烯管（PP-H）、嵌段共聚聚丙烯管（PP-B）和无规共聚聚丙烯管（PP-R）的公称外径范围见表4.3.16。
②. 聚丙烯管的长度为4m、6m或者根据设计要求确定。
③. 聚丙烯管的性能及检验要求应符合ISO 15494的要求。
5. 石化标准增强聚丙烯管和管件。

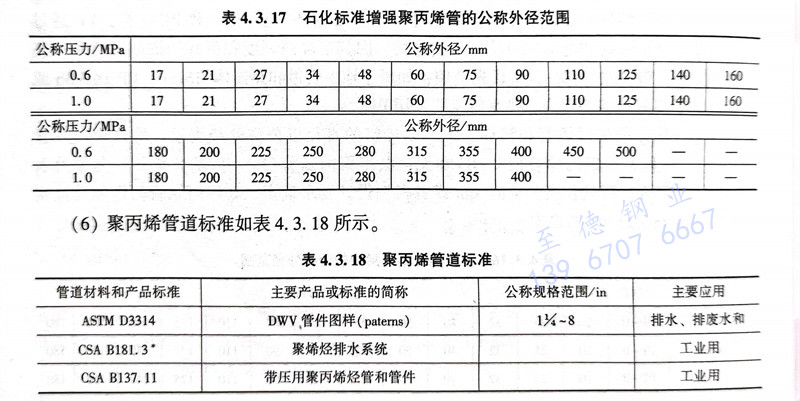

①. 增强聚丙烯管（FRPP）的直径以公称外径表示，公称外径范围见表4.3.17。
②. 增强聚丙烯管的长度为4m、6m或者根据设计要求确定。
③. 聚丙烯管的性能及检验要求应符合HG20539的要求。
增强聚丙烯管（FRPP）是以短切玻璃纤维内增强聚丙烯为原料挤出成型的管道，具有轻质高强、耐腐蚀性好、成型方便、致密性好、价格低（与FRP管相比，为其价格的一半）等特点。使用温度不高于120℃，使用压力不大于1.0MPa。
聚丙烯管道标准如表 4.3.18 所示
