给排水系统的合理设置及给排水管道的管材、防腐、阀门等的合理选择，防止了地下水和土壤受到污染，保证了石油化工企业安全运行。埋地给排水管道用的管材应根据内水压力、流量、环境介质及管材材质等综合因素确定。
1. 给排水系统
石化给排水系统一般可分为给水系统和排水系统。给水系统包括生活给水、生产给水、循环水、消防水及回用水系统。排水系统可分为含油污水系统、生产污水系统、清净雨水系统、生活污水系统等。
①. 含油污水系统主要排放各生产装置、辅助设施排出的含油污水，含油污水通过排污井或漏斗收集，重力流进入隔油池，预处理后由泵提升至厂区内污水处理场处理达标后排放。装置污染区15min 前的初期雨水也进入含油污水系统。
②. 生产污水系统主要排放装置污染区15min以后的后期雨水，通过明沟收集进入生产污水系统，经泵加压提升至污水处理场处理达标后排放。
③. 清净雨水系统为厂区道路雨水，通过管道收集后进入雨水调峰池，经监测无污染后可直接外排或处理后再利用。
④. 生活污水系统来自厕所、食堂、浴室生活污水，经化粪池后压力排往污水处理场的生化池。生活污水需单独收集，个别生活污水需排入生产污水、含油污水系统时，在接入前需设水封设施，以防止生产污水系统的有害气体窜入生活设施。
2. 管材选用

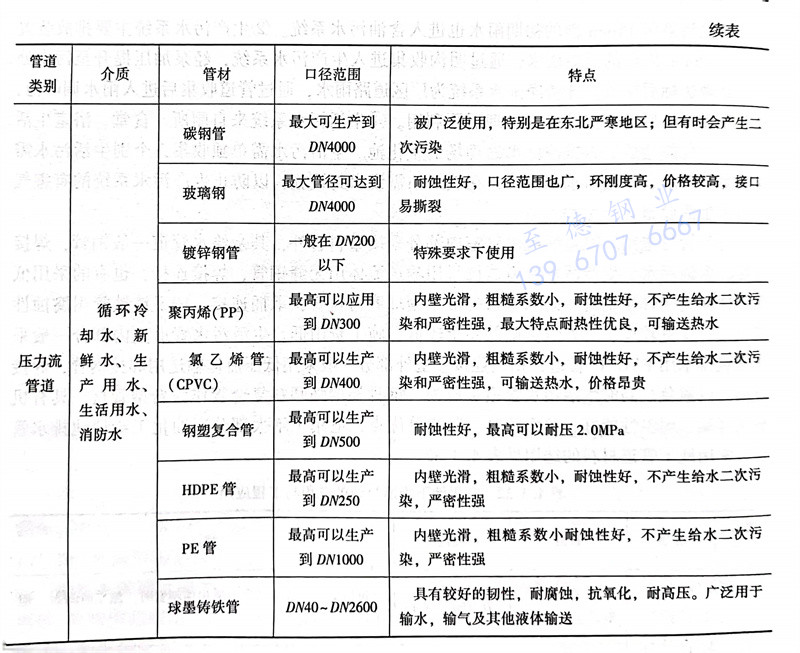

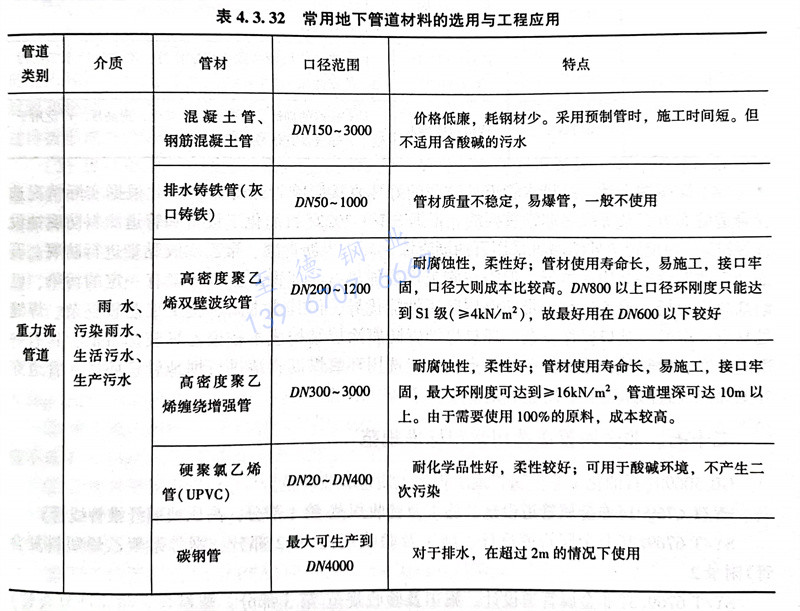

除生活给水管室内部分采用塑料管外，其余给水管道一般钢管，焊接连接。含油污水、生产污水管道建议采用输送流体用无缝钢管，焊接连接，也有的采用低压流体输送用焊接钢管。雨水管道一般采用球磨铸铁管，承插连接。球墨铸铁管耐腐蚀性能较强、管壁较厚、对管道基础的要求较低、施工费用低。生活污水管道室内部分一般采用建筑排水用PVC-U管道，粘接连接；室外部分一般采用低压流体输送用焊接钢管，焊接连接，以避免过路时生活污水管道被压损。钢骨架增强塑料复合管作为新型管材，具有机械强度高、耐温性能好、双面防腐、节能等优点，适用于绝大部分石油化工给埋地排水管道。常用地下管道材料的选用见表4.3.32。
3. 防腐蚀设计
给排水管道外防腐的好坏直接影响管道寿命，因此根据实际情况选择合适防腐方案及等级是非常重要的。根据SH／T 3022《石油化工设备和管道涂料防腐蚀设计标准》，埋地管道外防腐可采用石油沥青漆、环氧煤沥青漆、聚乙烯胶黏带进行防腐。石油沥青防腐涂层结构成本低，但需在施工现场加热石油沥青，且对环境有一定的污染，已渐渐淡出市场。聚乙烯胶黏带防腐层防腐性能优异，但其成本高、施工工艺较复杂、焊缝处易形成空鼓、补口操作复杂。环氧煤沥青防腐涂层结构成本较聚乙烯胶黏带低，具有一次成膜厚、耐酸碱、施工简单等优点，一般选用环氧煤沥青漆进行埋地管道防腐。管道穿井壁处需设置防水套管，防止管道泄漏。
