卡套式管接头一般主要由接头体、卡套、螺母三部分组成。当卡套和螺母套在钢管上插入接头体后,旋紧螺母时,卡套前端外侧与接头体锥面贴合,内刃均匀地咬入无缝钢管,形成有效密封,见图4.6.21。卡套接头的工作原理是将钢管插入卡套内,利用卡套螺母锁紧,抵触卡套,切入管子而密封。它与钢管连接时不需焊接,有利于防火、防爆和高空作业,并能消除焊接不慎带来的弊端,是炼油、化工、石油、天然气、食品、制药、仪器仪表等系统自控装置管路中的一种较为先进的连接件,适用于油、气、水等介质管路连接。在石化装置内一般用于外径小于等于25mm管子,适用于蒸汽伴管、检漏管和仪表控制系统。

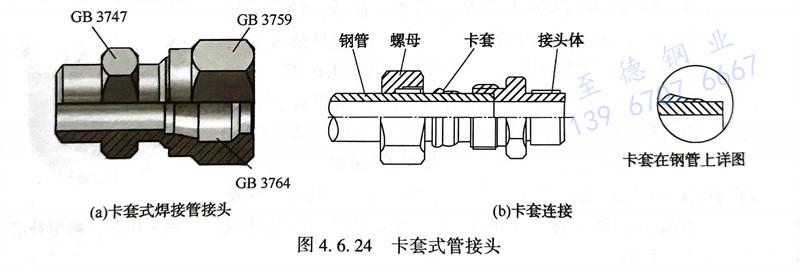

卡套式管接头见图4.6.24。





  有关标准有GB/T 3733~3765等,适用的压力可达40MPa,适用于油、水、气等非腐蚀性或有腐蚀性介质。
