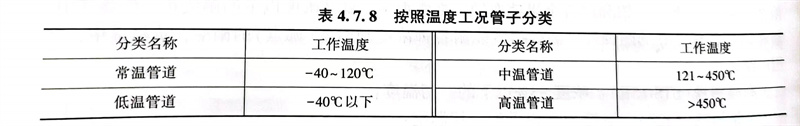

按照国内外标准要求的温度工况，见表4.7.8，此处主要讲述450℃以上工况管道和管件材料的选用。
受压元件的钢材使用温度，不应超过标准规范规定的材料许用应力值所对应的温度上限。ASME B31.(3) ASME B31.1、GB 50316、GB／T 20801、SH／T 3059等标准中规定了材料允许温度上限。本书在第一章有材料许用应力值所对应的温度上限的讲述。
非受压元件的钢材使用温度，不应超过钢材的极限氧化温度。长期使用在高温条件下，碳素钢、碳锰钢及低温用高镍钢的使用温度不应超过425℃，碳钼钢不应超过470℃。奥氏体不锈钢的使用温度高于525℃时，钢的含碳量不应小于0.04％。对高温硫和环烷酸腐蚀介质，应以该装置的原料来源、介质的实际含硫含酸量、介质的流速、介质温度等为参数，可按SH／T3129等标准规范的规定选择适当的材料。
工程应用
①. 某工艺管道设计温度520℃，设计压力0.8MPa，口径DN400管子选用了ASTM A312 TP304H 无缝材料，DN600管子选用了 ASTM A358 TP304H 焊接材料。
②. 某蒸汽管道设计温度510℃，设计压力11MPa，口径DN100管子选用了ASTM A335 P22材料，DN600管子选用了ASTM A335 P91 材料。
