卧式设备一般指卧式容器（储罐）和卧式换热器。
①. 对于卧式储罐，其固定端的确定需保证最主要管道（连接敏感设备或者与工艺主流程关系密切，且口径较大，温度较高，受力要求比较苛刻的管道。若卧式储罐连接很多管线，不分主次，按接管多、接管口径大的一侧为固定端）的受力最优。一般情况下，设备的直径、壁厚远大于与其相连接管道的。运行状态热膨胀时，管道是不易推动设备的，而设备的热位移是可以推动与之相连管道的。为使最主要管道受力最优，则需要保证设备对管道的附加位移最小。让设备的固定端距离最主要管道的连接管口最近。设备对管线的附加位移计算详见配管设计参考书《管道应力分析与工程应用》。
②. 对于卧式换热器，一般把靠近抽芯侧的支座当作固定端。不过，固定端设置在远离抽芯侧，对抽芯及设备热胀冷缩的吸收也无影响，因此，可参照上述卧式储罐固定端设置原则来确定。
工程实例一

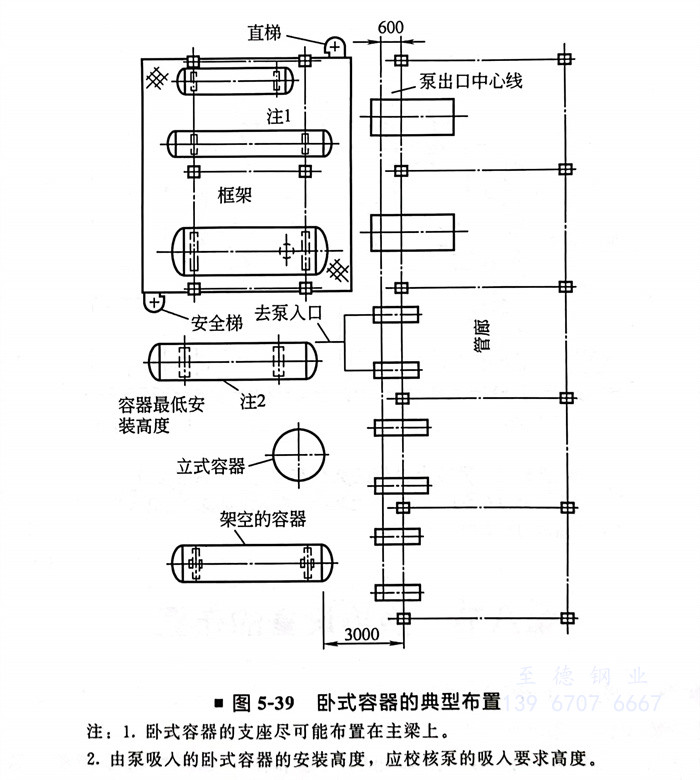

卧式容器的典型布置（图5-39）
注：1. 卧式容器的支座尽可能布置在主梁上。
2. 由泵吸入的卧式容器的安装高度，应校核泵的吸入要求高度。
工程实例二

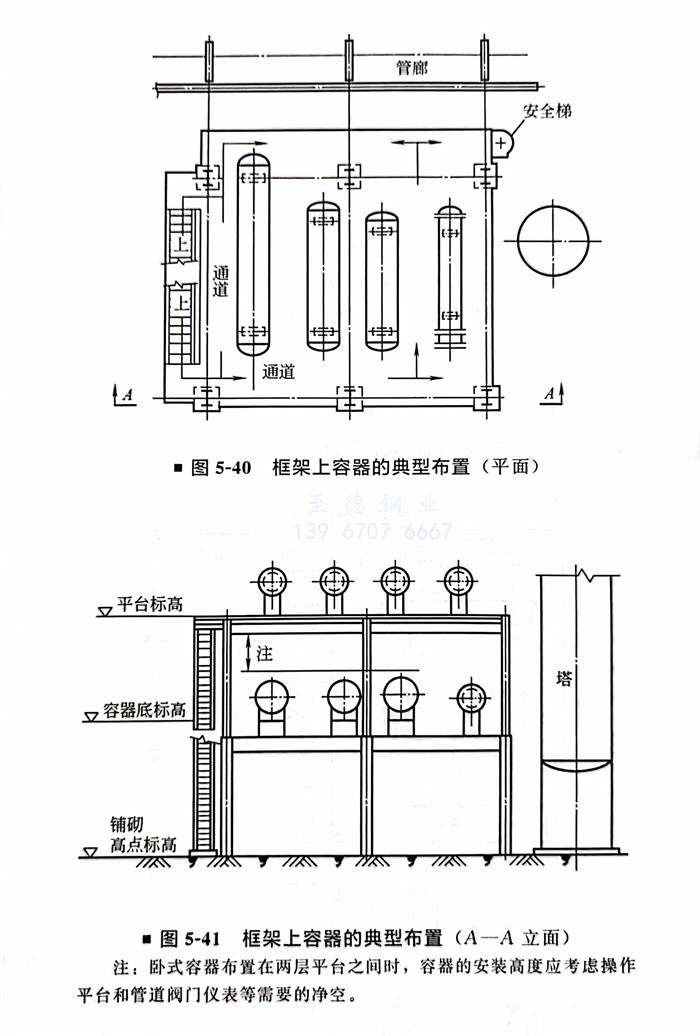

框架上容器的典型布置（图5-40、图5-41）
