管壳式换热器又称列管式换热器。是以封闭在壳体中管束的壁面作为传热面的间壁式换热器。这种换热器结构较简单，操作可靠，可用各种结构材料（主要是金属材料）制造，能在高温、高压下使用，是目前应用最广的类型。

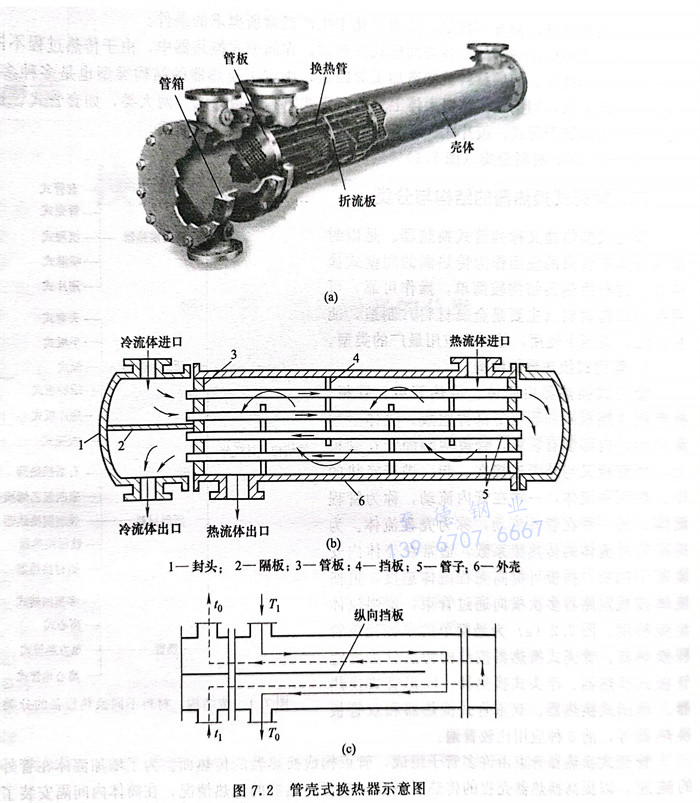

管壳式换热器由壳体、传热管束、管板、折流板（挡板）和管箱等部件组成。壳体多为圆筒形，内部装有管束，管束两端固定在管板上，而管板又与外壳连接在一起。进行换热的冷、热两种流体，一种在管内流动，称为管程流体；另一种在管外流动，称为壳程流体。为提高管外流体的传热膜系数，通常在壳体内安装若干挡板。挡板可提高壳程流体速度，迫使流体按规定路程多次横向通过管束，增强流体湍流程度。图7.2（a）为最简单的单壳程单管程换热器。管壳式换热器按结构特点分为固定管板式换热器、浮头式换热器、U形管式换热器、填函式换热器、双重管式换热器和双管板换热器等，前3种应用比较普遍。
管壳式换热器管束由许多管子组成，管束构成换热器的传热面。为了增加流体在管外空间的流速，以提高换热器壳程的传热膜系数，改善换热器的传热情况，在筒体内间隔安装了许多折流挡板。换热器的壳体和两侧管箱上（对于偶数管程的，则在一侧）开有流体的进出口，有时还在其上装设检查孔，为安置仪表用的接口管、排液孔和排气孔等。在换热器中，一种流体从一侧管箱（成为前管箱）流进管子里，经另一侧管箱（成为后管箱）流出（对奇数单管程换热器），或绕过管箱，流回进口侧前管箱流出（对偶数管程换热器），流体每通过管束一次称为一个管程。另一种流体从筒体上的连接管进出换热器管体，流经管束外，每通过壳体一次称为一个壳程。图7.2（c）所示为二管程、单壳程，工程上称为1-2型换热器（此处1表示壳程数，2表示管程数）。同样，在换热器筒体内加纵向挡板也能得到多壳程结构，见图7.2（b）。
按GB151的规定，管壳式换热器主要部件如图7.3所示。
