①. 换热设备之间或换热设备与其他设备之间的间距,应考虑在管道布置以后其净距不小于0.8m。在国内有的规范规定为0.7m,在国外有些公司定为0.6m。

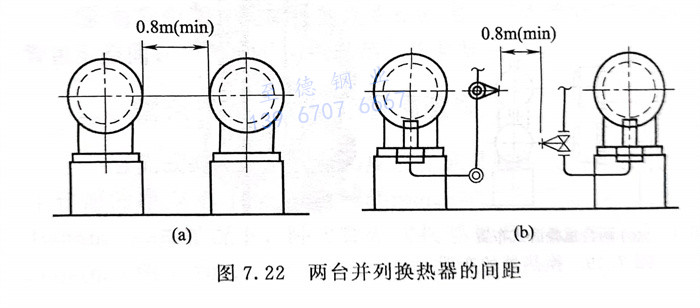

  见图7.22,两台并列换热器的间距,壳体法兰之间最小为0.8m(有的规范规定为0.6m),有管道时其最小间距也要保持为0.8m(有的规范规定为0.6m)。在换热器侧面布置阀门、控制阀和仪表时,为了操作及维修,应确保最小0.8m(有的规范规定为0.6m)的间距。对釜式再沸器,要考虑液位计等的布置,另外,在考虑最小间距时,也应将换热器及管道的保温厚度计算在内。




②. 浮头式换热器在地面上布置时


 a. 浮头的两侧宜有宽度不小于0.8m的空地,浮头端前方宜有宽度不小于1.5m的空地(有的规范规定为1.2m)。


 b. 管箱的两侧宜有宽度不小于0.8m的空地(有的规范规定为0.6m),管箱端前方应有比管束长度长1.5m的空地。


c. 尽可能避免把换热设备的中心线正对着框架或管廊立柱的中心线。如果不考虑换热设备就地抽管束而准备整体吊运在装置外检修时,可不受此限,但要有吊装的空间通道和场地。


③. 浮头式换热器在构架上布置时


  a. 浮头的两侧宜有宽度不小于0.8m的空地,浮头端前方平台净距不宜小于1m(国外某些公司为1.2m)。


  b. 管箱的两侧宜有宽度不小于0.8m的空地,在管箱端前方宜有1.0~1.5m的平台面。并应考虑管束抽出所需空间,即在管束抽出的区域内,不应布置小型设备,且平台的栏杆采用可拆卸式的。


  c. 构架高度应能满足换热器的管箱和浮头的头盖吊装需要。立式浮头式换热器布置在构架上时,应有管束抽出的空间。


  d. 换热设备周围平台应留有足够的操作和维修通道,并考虑采用机动吊装设备装卸换热设备的可能性,如果由于占地限制,不能使用机动吊装设备装卸时,还应考虑设置永久性的吊装设施。


  e. 布置在框架下或两层框架之间换热设备和布置在管廊下的换热设备,都应考虑吊装检修的通道和场地。
