换热器管箱的管口配管及靠近管箱的壳程管口配管，其配管走向沿着换热器时，多数情况需设管架，管架与换热器保持一定的距离，并保证换热器周边的通行、操作、维护的空间。

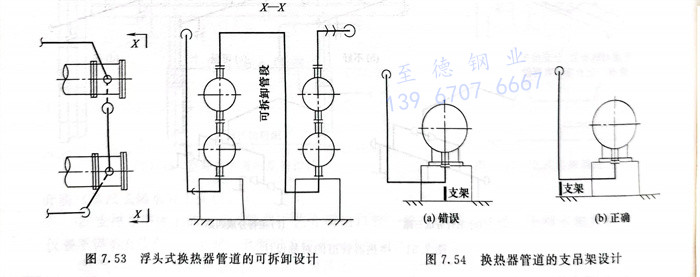

  如图7.54（a）所示，在连接换热器下部管口（管箱侧或者壳程侧）架空管的垂直弯头处，设置支架时可能会产生以下问题：支架限制了换热器管口及管道向下膨胀，使管口和支架之间的热应力非常大；检修、水压试验时，在管口法兰处插入盲板困难。因此，应设计成图7.54（b）所示结构。
