浙江至德钢业有限公司1000T试管机压力阀套的基体材为30Cr13 马氏体不锈钢锻件。由于采用了焊接结构，使压力阀套具有体积小、重量轻、耐磨性良好的特点，并满足了技术性能的要求。
1. 阀套结构

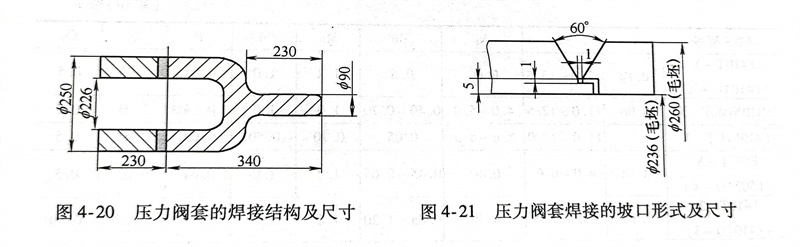

由1000T试管机压力阀套两部分组成，其结构形式及尺寸如图4-20所示。
2. 焊接工艺要点
（1）坡口形式 为了使母材金属在焊接过程中获得一定热量，并使焊件的冷却速度缓慢，选择V形坡口，坡口形式及尺寸如图4-21所示。接头形式为锁底接头，对接焊缝。
（2）预热温度采用整体预热工艺，预热温度为200～400℃。
（3）焊接方法 采用焊条电弧焊，电源极性为直流反接。选用E310型（A402）焊条，直径为3.2mm，焊接电流为140～210A。
（4）装配定位焊装配按图样要求，控制好装配间隙，预热后用直径为3.2mmE310型焊条立即进行定位焊，及时检查定位焊缝质量，不允许存在裂纹等焊接缺陷。趁热进行正式焊。
（5）焊接工艺 采用多层多道连续焊，封底焊时焊接电流为160A，以后各层的焊接电流可稍许大些。焊接层间温度不得低于200℃。
焊接时，焊条不作摆动，但在熄弧时应稍作停留，以填满弧坑。每层和每道焊缝的起弧和收弧处要相互错开，不能在同一点上，以免影响焊接质量。
焊接工作完毕后立即将焊件埋入石灰堆里，使其保温缓冷。
（6）检验 先进行目视外观检查，并用着色渗透检测，并要求焊缝表面不得存在裂纹，然后进行X光射线检测。
（7）焊后热处理 将焊件进行730～790℃的炉中高温回火处理。
（8）焊件机械加工 焊件按图样进行机械加工，机加削除V形锁底接头的锁底部分。
按照上述工艺要点焊接制造出的30Cr13不锈钢压力阀套达到无超标焊接缺陷的质量，满足了产品技术性能指标。
