3Cr13、30Cr13、SUS 420J2

 3Cr13、30Cr13、SUS 420J2 不锈钢是含碳量较高的马氏体不锈钢，较1Cr13不锈钢和2Cr13不锈钢具有更高的强度、硬度和更好的淬透性，但此钢的耐蚀性和700℃以下的热稳定性不如1Cr13不锈钢和2Cr13不锈钢。3Cr13、30Cr13、SUS 420J2 不锈钢主要用于高强度部件，以及在承受高应力载荷并在一室腐蚀介质条件下的磨损件。在测量器械、医用钳子等方面也得到广泛应用。此钢不宜焊接。

一、化学成分

 3Cr13、30Cr13、SUS 420J2 不锈钢的化学成分见表3-33。

二、室温力学性能

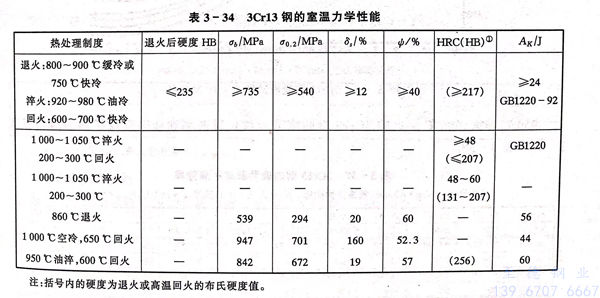

 3Cr13、30Cr13、SUS 420J2 不锈钢的室温力学性能的标准规定值和实测结果见表3-34。

三、疲劳和断裂韧性

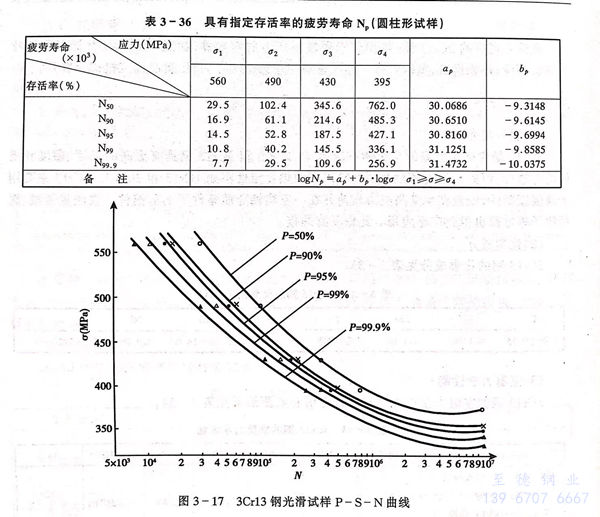

  950℃ 油淬 ，600℃ 回火的 3Cr13不锈钢的弯曲疲劳性能见表 3-35、表 3-36 和 图 3-17。

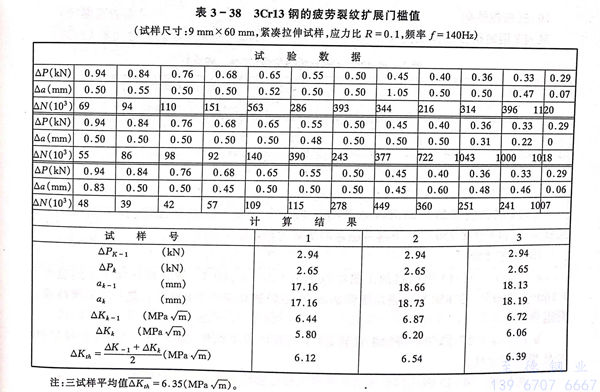

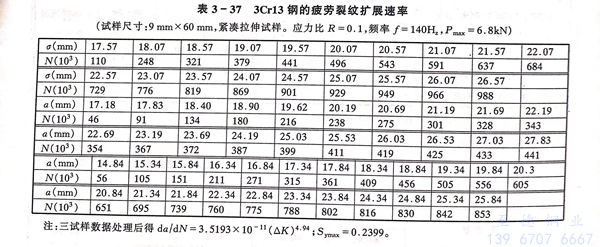

  950℃淬火、600℃回火的3Cr13钢的疲劳裂纹扩展速率和疲劳裂纹扩展门槛值见表3-37和表3-38。

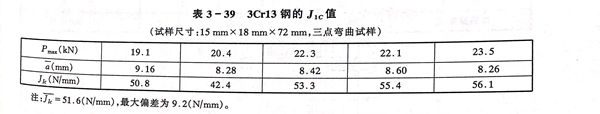

  950℃油淬，600℃回火的3Cr13钢的J1c测定结果列于表3-39。

四、高温力学性能

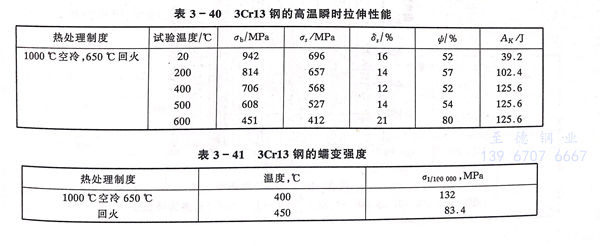

 3Cr13、30Cr13、SUS 420J2 不锈钢的高温瞬时拉伸性能和蠕变性能分别见表3-40和表3-41。

五、抗松弛性能

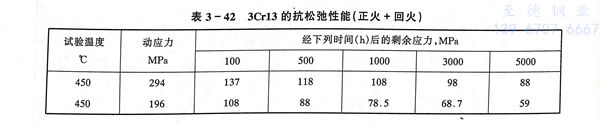

  3Cr13、30Cr13、SUS 420J2 不锈钢的抗松弛性能见表 3-42。

六、耐蚀性及抗氧化性能

 3Cr13、30Cr13、SUS 420J2 不锈钢在室温的稀硝酸以及弱的有机酸中具有一定的耐蚀性，但不及1Cr13不锈钢和2Cr13不锈钢。3Cr13不锈钢在750℃以下具有稳定的抗氧化性能。

七、工艺性能

 a. 热加工

  3Cr13、30Cr13、SUS 420J2 不锈钢的热加工温度范围为850～1200℃，适宜的热加工加热温度为1160～1200℃，在850℃以前应缓慢加热，冷装炉炉温应小于800℃。热加工后缓冷或及时退火。

 b. 冷加工

  3Cr13、30Cr13、SUS 420J2 不锈钢的冷加工性较差，不推荐冷加工操作，但3Cr13不锈钢可生产冷拉材，冷轧板带和丝材。

 c. 热处理

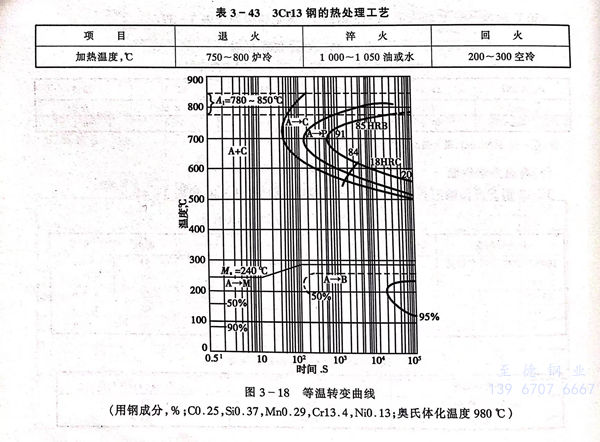

  3Cr13、30Cr13、SUS 420J2 不锈钢的热处理制度和等温转变曲线见表3-43和图3-18。

八、物理性能

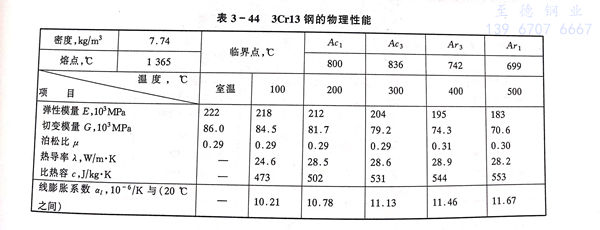

  3Cr13、30Cr13、SUS 420J2 不锈钢的物理性能见表 3-44。

九、应用

  3Cr13、30Cr13、SUS 420J2 不锈钢主要应用于承受高载荷的结构件以及承受高应力机械载荷并存腐蚀介质的磨损件，如300℃以下工作的刀具、弹簧；400℃以下工作的轴、螺栓、阀门、轴承等。
