3Cr13Mo、32Cr13Mo

  3Cr13Mo、32Cr13Mo 不锈钢是在3Cr13不锈钢基础上，加入合金元素钼所形成的牌号，由于钢中含有钼改善了3Cr13不锈钢的耐蚀性，其主要性能与3Cr13不锈钢相同。由于加入钼，改善钢的强度和硬度并增强了二次硬化效应。

一、化学成分

  3Cr13Mo、32Cr13Mo 不锈钢的化学成分见表3-50。

二、室温力学性能

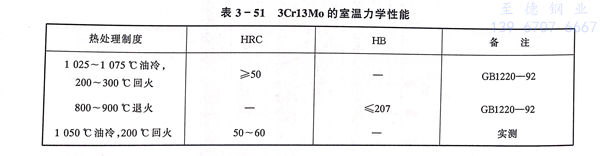

  3Cr13Mo、32Cr13Mo 不锈钢的室温力学性能见表3-51。

三、抗弯性能

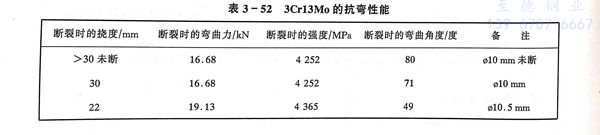

  3Cr13Mo、32Cr13Mo 不锈钢的抗弯性能见表3-52，钢的韧性高于4Cr13。4Cr13不锈钢断裂时的弯曲角度最大不超过20度，而3Cr13Mo不锈钢断裂时的弯曲角度达60度以上。

四、耐蚀性

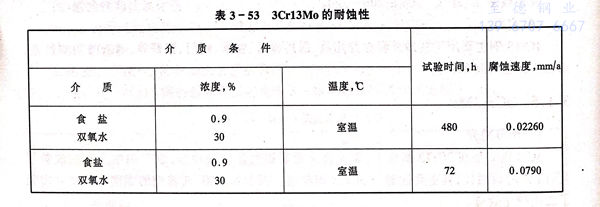

  3Cr13Mo、32Cr13Mo 不锈钢在一些介质中的耐蚀性见表3-53。

五、工艺性能

 a. 热加工

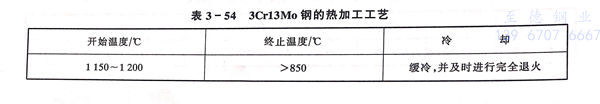

  3Cr13Mo、32Cr13Mo 不锈钢的热加工工艺参数见表3-54。

 b. 热处理

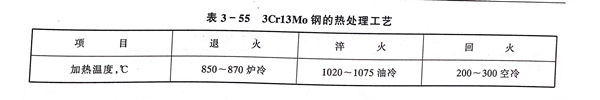

 3Cr13Mo、32Cr13Mo 不锈钢的热处理工艺见表3-55。

六、物理性能

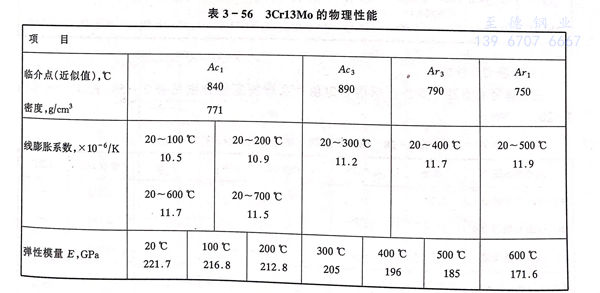

 3Cr13Mo、32Cr13Mo 不锈钢的物理性能见表 3-56 。

七、应用

  应用领域同3Cr13不锈钢，对耐蚀性要求较高的场合选用3Cr13Mo、32Cr13Mo 不锈钢为宜。
