马氏体不锈钢 |martensiti stainless steel

马氏体不锈钢是一类可通过热处理(淬火回火)对其性能进行调整的不锈钢,通俗地讲是一类可硬化的不锈钢,此类钢具有高的硬度、良好的力学性能和不锈性,这些特性决定了此类钢必须具备两个基本条件:其一,在平衡相图中必须有奥氏体相区存在;其二,为使钢形成耐腐蚀的钝化膜,铬含量必须在10.5%以上。马氏体不锈钢在淬火状态下具有体心四方晶体结构(马氏体),具有铁磁性,在较弱腐蚀环境中具有耐蚀性。钢中的铬含量可达18%,碳可以超过1.2%。

产品分类 / 用途

7Cr17、68Cr17、440A、8Cr17、85Cr17、440B、11Cr17、108Cr17、440C

  7Cr17、68Cr17、440A不锈钢、8Cr17、85Cr17、440B不锈钢、11Cr17、108Cr17、440C不锈钢三个牌号为高铬马氏体不锈钢,可通过热处理进行强化。三个牌号的差别在于钢中的含碳量不同,依其含碳量从低到高的排列次序为7Cr17、8Cr17、11Cr17。由于含碳量不同,淬火回火后的硬度也略有不同,淬火回火后的硬度排列次序为11Cr17、8Cr17、7Cr17,11Cr17硬度最高。由于三个牌号均属高碳、高铬马氏体不锈钢,在生产时极易形成不均匀碳化物,从而影响钢的质量和性能,应予以特别关注。此类钢在淬火回火状态下,具有高的强度和硬度,并兼有不锈、耐蚀性能,一般用于制作要求具有不锈性或耐稀氧化性酸、有机酸和盐类腐蚀的轴承、阀件、优质刀具,医用外科刀具,轴类、杆、抓等耐磨蚀的部件。


一、化学成分

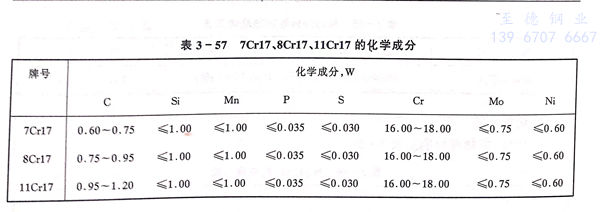

  7Cr17、68Cr17、440A不锈钢、8Cr17、85Cr17、440B不锈钢、11Cr17、108Cr17、440C不锈钢牌号的化学成分见表3-57。


表 57.jpg


二、室温力学性能

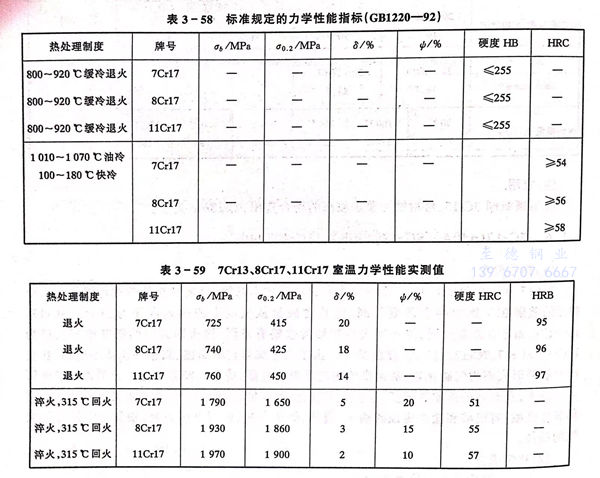

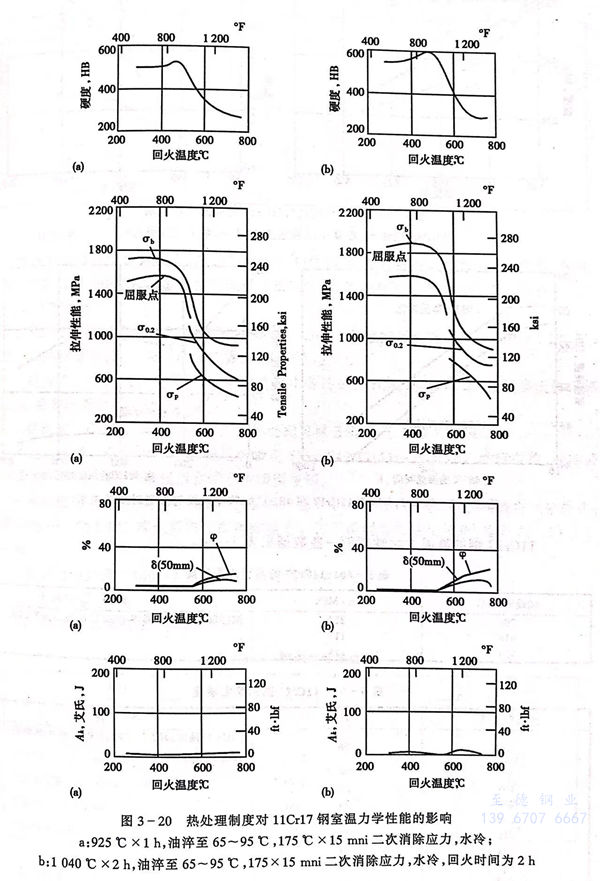

  7Cr17、68Cr17、440A不锈钢、8Cr17、85Cr17、440B不锈钢、11Cr17、108Cr17、440C不锈钢牌号的室温力学性能标准规定值和实际测定值分别见表3-58、表3-59和图3-20。





三、高温力学性能

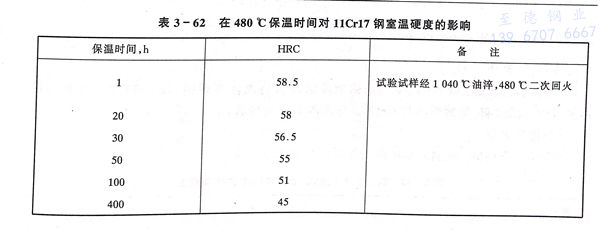

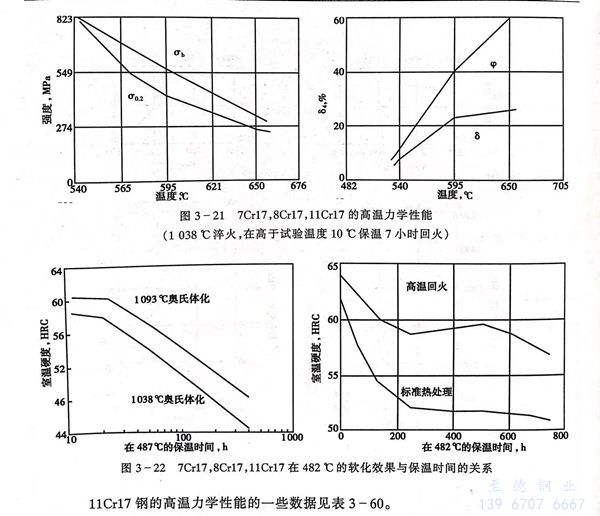

  7Cr17、68Cr17、440A不锈钢、8Cr17、85Cr17、440B不锈钢、11Cr17、108Cr17、440C不锈钢的高温力学性能见图3-21。在482℃回火,保温时间和软化效果见图3-22。

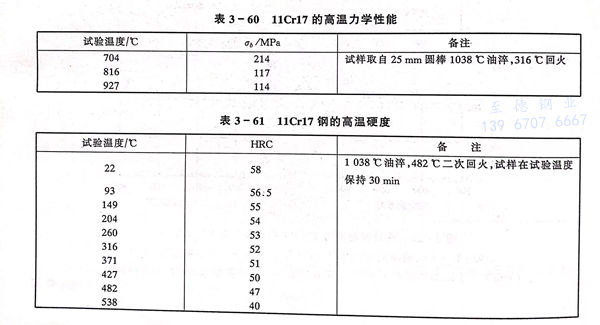

 11Cr17、108Cr17、440C不锈钢的高温力学性能的一些数据见表 3-60 。



四、耐蚀性


  在淬火和消除应力条件下,7Cr17、68Cr17、440A不锈钢、8Cr17、85Cr17、440B不锈钢、11Cr17、108Cr17、440C不锈钢具有良好的耐蚀性,在淡水、蒸汽、原油、汽油、汗液、酒精和食品中具有满意的耐蚀性,具体数据可参阅9Cr18相关数据。



五、工艺性能


 a. 热加工


  7Cr17、68Cr17、440A不锈钢、8Cr17、85Cr17、440B不锈钢、11Cr17、108Cr17、440C不锈钢的热加工温度范围为900~1200℃适宜的加热温度为1170~1190℃,热加工加热升温应缓慢,加工后必须缓冷,推荐采用炉冷。



 b. 冷加工


  在最大软化条件下,此钢具有中等冷成形性能,但较低碳、低铬马氏体不锈钢困难,必要时需进行中间软化退火。


  c. 热处理


   Cr17型马氏体不锈钢的热处理可区分有退火,淬火和回火。


  d.退火处理


   816~871℃保温后炉冷至538~649℃(11~27℃/h),然后空冷,油冷或水冷或者在732~788℃保温后在炉子中缓慢冷却。


  e. 硬化处理


   缓慢加热到788℃保温后升温至1010~1066℃,在温油或空气中淬火,硬度可达55~58HRC,淬火后应立即消除应力。为了得到最大硬化效果,推荐在-73.3℃冷处理。


  f. 消除应力处理


   149~427℃保温1~3h后空冷。



六、物理性能

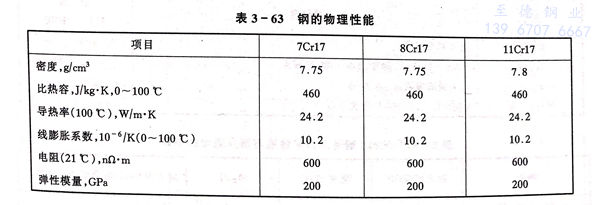

  7Cr17、68Cr17、440A不锈钢、8Cr17、85Cr17、440B不锈钢、11Cr17、108Cr17、440C不锈钢的物理性能见表3-63。


表 63.jpg


七、应用


  7Cr17、68Cr17、440A不锈钢、8Cr17、85Cr17、440B不锈钢、11Cr17、108Cr17、440C不锈钢主要用于制造耐蚀刀具、阀门部件、轴承、杆件、钩抓等。
