浙江至德钢业有限公司高压水罐水位器中高压管是由中段321不锈钢管与两端30Cr13 钢管连接件焊接而成，如图5-10所示。钢管规格为φ60mm×8mm。
1. 焊接性分析

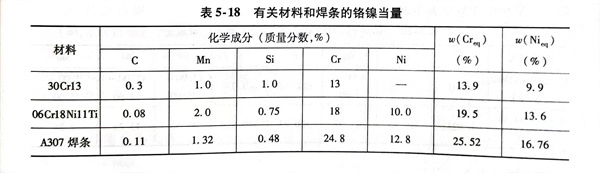

通过这两种材料的Cr当量和Ni当量计算（见表5-18），借助于舍夫勒组织图（见图5-4），可以知道，这两种材料的组织和焊缝金属的金相组织：30Cr13组织为奥氏体（A）＋马氏体（M）；06Cr18Ni11Ti组织为体积分数为0～5％的铁素体（F）的奥氏体组织；若不加填充金属，焊缝金属组织为A＋M。众所周知，马氏体组织是一个又硬又脆的组织，在焊接接头上易形成裂纹。A307焊条的熔敷金属铬和镍的当量均很高（见表5-18），当熔合比在30％～40％时，所焊的焊缝金属可获得A＋F组织。可见，选用A307牌号焊条进行这两种金属焊接是可行的。
2. 焊前准备

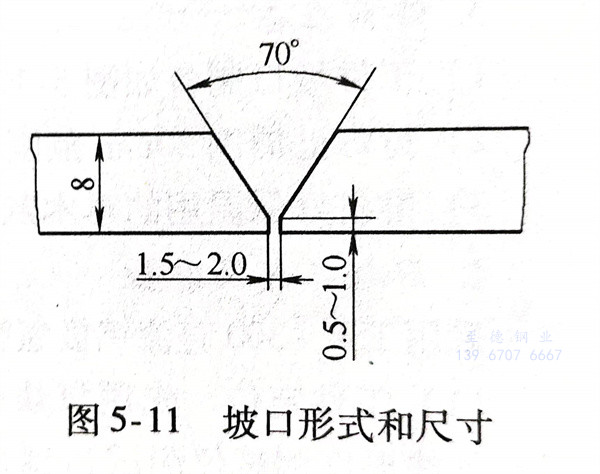

焊接坡口形式如图5-11所示。待焊处要清理干净。高压管的工作介质是高压水，以防止裂纹为主要矛盾，对防止晶间腐蚀则为次要目的，对30Cr13不锈钢管进行预热到250～350℃，立即进行定位焊和正式焊。管子进行水平转动焊接。
3. 操作工艺
采用直流反极性电源进行焊接。第一层焊缝采用灭弧焊法，达到单面焊双面成形，焊条直径为3.2mm，焊接电流90A；焊接第二、三层焊缝时，层间温度不大于400℃，焊接电流为100～150A，焊缝余高控制在1～2mm。焊后加热至850℃，用玻璃纤维绵或矿物绵保温、缓冷。
焊缝经外观检查和X光射线检测符合设计图样的规定后，方可用于生产。
