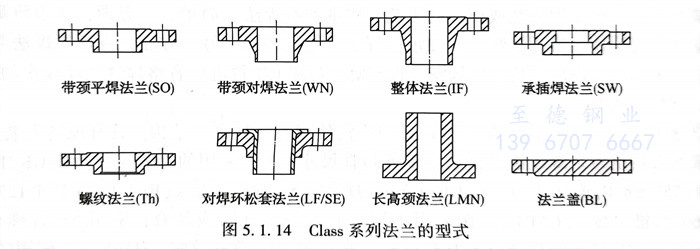

1. HG美洲（CLASS）系列法兰的型式见图5.1.14。
2. 公称压力和适用的钢管外径系列
钢制管法兰（Class系列）部分的编制以ASMEB16.5和ASME B16.47（大直径）为依据，直径在DN15～DN600时，公称压力设Class150、Class300、Class600、Class900、Class1500、Class2500等6个等级，直径在DN650～DN1500时，公称压力范围定为Class150、Class300、Class600、Class900等4个等级。
3. 法兰的类型
本标准包括的法兰类型有带颈平焊法兰、带颈对焊法兰、整体法兰、长高颈法兰、承插焊法兰、螺纹法兰、对焊环松套法兰、法兰盖、孔板法兰以及夹套法兰共计10种。
①. 长高颈法兰（LWN）
长高颈法兰其实是带颈对焊法兰的一种扩展型式。法兰颈部为直筒形，颈部高度取229mm［DN100或305mm（＞DN100）］。法兰颈端部不加工坡口，坡口的加工可参照本标准相关要求与用户协商确定。长高颈法兰在Class系列管法兰中经常使用，在公称尺寸小于或等于DN50的管法兰与筒体配合时，采用长高颈法兰也可避免法兰颈端部壁厚太薄引起焊接困难。
②. 孔板管法兰
孔板管法兰是参照美国ASME B16.36为依据的法兰型式。孔板管法兰与孔板配合，用于测定管内流体速度，广泛用于配管工程中。孔板法兰的适用公称压力和公称尺寸范围参考ASME B16.36，定为Class150～Class2500和DN25～DN60。密封面型式有凸面和环连接面两种，测压孔型式有NPY管螺纹连接和承插焊连接。
③. 夹套管法兰
夹套管法兰是石油化工配管工程中经常使用的一种法兰结构型式。主要用于夹套管的管道连接，夹套管内的蒸汽等介质对内管介质进行加热。夹套管法兰的适用公称压力和公称尺寸范围参照了SH/T 3040，并结合工程实际使用经验，定为Class150和Class300，DN15x40～DN350×450，夹套管法兰的连接型式有带颈平焊夹套管法兰和带颈对焊夹套管法兰两种，密封面型式有突面、凹面／凸面、榫面／槽面和环连接面四种。夹套管法兰的压力额定值按内管所承受的压力确定。
④. 大直径管法兰
大直径管法兰基本按ASME B16.47。美国于1990年将API 605以及MSS SP-44两套以大口径为主的管法兰标准合并，建立了ASME B16.47，内有A、B两个系列，A为符合MSS SP-44标准，B系列为符合API 605标准，同时API 605《大直径碳钢法兰》被收回，被ASME B16.47-1996代替。GB/T 13402大直径法兰将ASME B16.47的B系列和A系列混合编制，易产生混淆，工程设计时不宜采用。
