一、8字盲板
1. 8字盲板（spectacle blind；figure 8 blind）是一种管道用件，一半是盲板一半是铁圈。盲板主要用于将生产介质完全隔离，防止由于切断阀关闭不严而影响生产，甚至造成事故。
2. 材质主要有碳钢、不锈钢、合金，可根据管路压力等级和管路介质进行选择。
3. 8字盲板就是插环（spacer）和插板（blind）的结合体，一般8字盲板用在小管上，插环和插板用于比较大的管道上。八字盲板与插环、插板比较有以下两个优点：①不用考虑更换后的处理问题；②可以清楚地看到管线是处于断开还是开通状态。
八字盲板两个缺点：①. 重量问题，特别是大直径的八字盲板；②. 安装空间限制，需要更大空间。

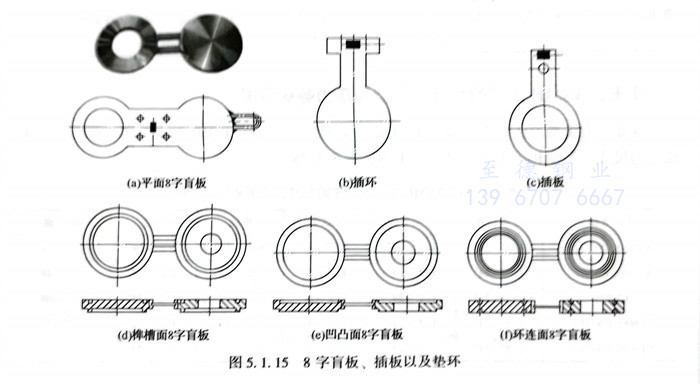

4. 8字盲板、插环及插板，它们常被夹在两片法兰之间以实现不同用途。它们都应有两个和匹配法兰同样的密封面。见图5.1.15。
二、盲板设置的场合
1. 原始开车准备阶段，在进行管道的强度试验或严密性试验时，不能和所相连的设备（如透平、压缩机、气化炉、反应器等）同时进行的情况下，需在设备与管道的连接处设置盲板。
2. 界区外连接到界区内的各种工艺物料管道，当装置停车时，若该管道仍在运行之中，在切断阀处设置盲板。
3. 装置为多系列时，从界区外来的总管道分为若干分管道进入每一系列，在各分管道的切断阀处设置盲板。
4. 当装置内停运维修时，装置外有可能或要求继续运行的管道，在装置边界处除设置切断阀外，还应在阀门的靠装置一侧的法兰处设置盲板。
5. 充压管道、置换气管道（如氮气管道、压缩空气管道）与工艺管道或设备相连时，在切断阀处设置盲板。
6. 设备、管道的低点排净，若工艺介质需集中到统一的收集系统，在切断阀后设置盲板。运行中，当有的设备需切断检修时，在阀门与设备之间法兰接头处应设置盲板。对于能点燃并在空气中连续燃烧的流体管道、阀门与盲板之间装有小放空阀时，放空阀后的管道，应引至安全地点。
7. 设备和管道的排气管、排液管、取样管在阀后应设置盲板或丝堵。无毒、无危害健康和非爆炸危险的物料除外。
8. 装置分期建设时，有互相联系的管道在切断阀处设置盲板，以便后续工程施工。
9. 装置正常生产时，需完全切断的一些辅助管道，一般也应设置盲板。
10. 流体温度低于-5℃时，或大气腐蚀严重的场合，宜使用分离式盲板，即插板与垫环。不宜使用“8”字盲板。
11. 插板与垫环应有识别标记，标记部位应伸出法兰。
12. 其他工艺要求需设置盲板的场合。

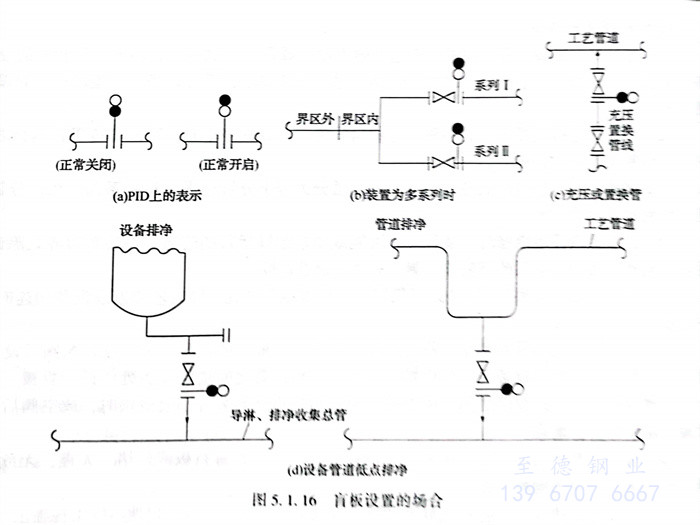

盲板设置的场合见图5.1.16。
三、盲板的有关标准
1. API 590（八字盲板、插板、垫环）；
2. HG/T 21547（管道用钢制插板、垫环、8字盲板）；
3. HG/T 20570.23（盲板的设置）。
