常减压装置经常将常压炉和减压炉布置在一起，但相互间净距不宜小于3m，在其同侧通常布置有副管廊与装置的主管廊连接。在经济合理的条件下，应与加热炉设计人员协商，可以考虑共用一个烟囱。当加热炉有辅助设备如空气预热器、鼓风机、引风机等时，辅助设备应按流程紧凑布置，但不应妨碍其本身和加热炉的检修。加热炉应布置在离含油工艺设备15m以外，如加热炉与常压塔或减压塔的净距应大于15m，常压炉和常压塔布置在副管廊两侧，并且中心对齐，方便转油线的设计。加热炉与其附属的燃料气分液罐、燃料气加热器的间距不应小于6m。加热炉用的烧焦罐应布置在检修区靠装置边界线处，且不得妨碍加热炉的操作和检修。当加热炉采用机动维修机具吊装炉管时，应有机动维修机具通行的通道和检修场地，对于带有水平炉管的加热炉，在抽出炉管的一侧，检修场地的长度不应小于炉管长度加2m。

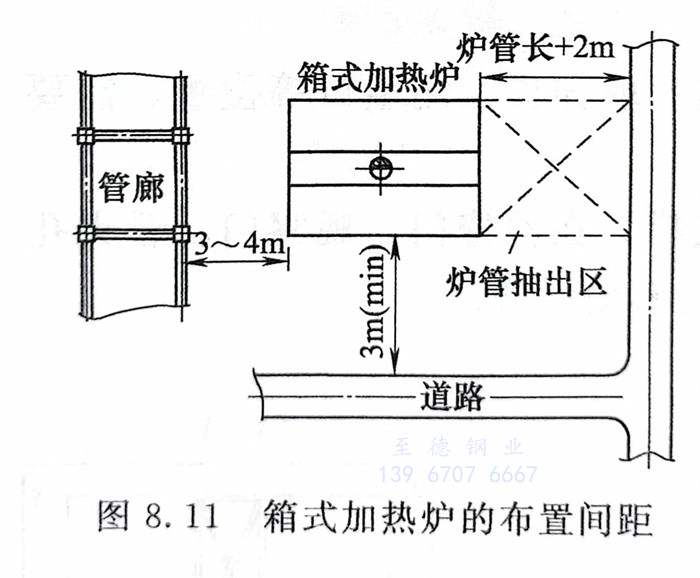

箱式加热炉的布置设计见图8.11。
