①. 对于使用电动机超过200kW（2000kg）的大型泵，当检查维修时不能使用叉车或吊车时，如管廊下、管廊和设备之间等，应设置吊梁（载重滑车梁）。设置时应充分考虑泵壳、叶轮轴的拆卸以及用于外抽时的吊梁。
②. 原则上每台泵都设一根吊梁，但是如果起吊区无空间，亦可兼用一根。
③. 设置在管廊下的泵，其吊梁高度应不影响出入管廊的配管、仪表电气管缆及照明用支架悬臂。
工程应用：管廊上安装空冷器时泵的布置

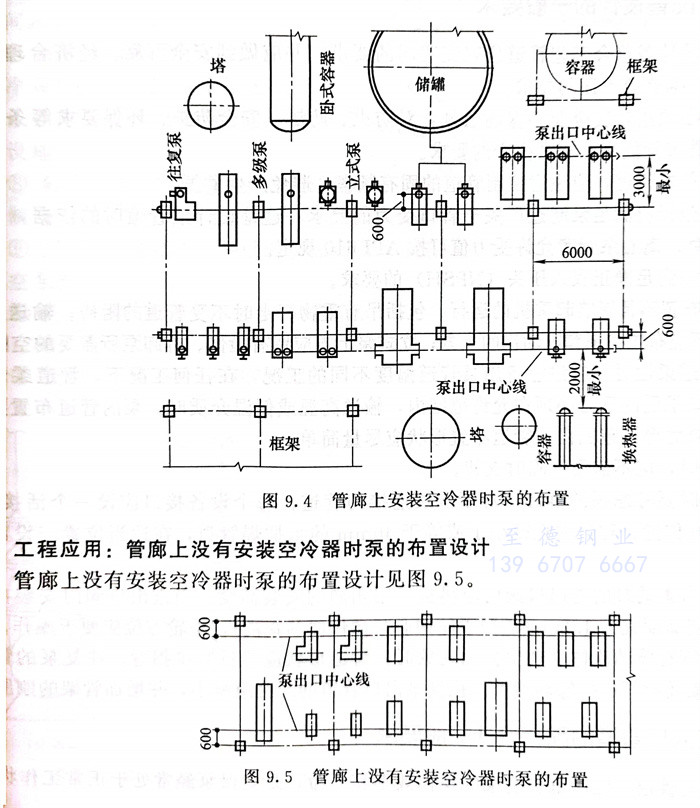

见图9.4，在管廊下6m一跨之内，可布置大型泵1台、中型泵2台、小型泵3台，一般泵单排布置，出口中心线对齐，距管廊柱中心线的间距在600～2000mm之间。在管廊上方有空冷器时，如泵的操作温度在340℃以下则泵布置在管廊外侧，泵出口中心线对齐，伸出管廊距柱中心线0.6m。泵的驱动机在管廊内侧。如泵的操作温度等于或大于340℃时，则泵布置在管廊外侧，泵出口中心线对齐，距管廊柱中心线3m。泵的驱动机也在管廊外侧。泵前方的操作检修通道，可能有小型叉车通行，其宽度不小于1250mm，在多级泵前方的宽度不小于1800mm。两排泵之间的检修通道，宽度不小于3000mm，如不够时，泵端应有3000mm的通道。
工程应用：管廊上没有安装空冷器时泵的布置设计
管廊上没有安装空冷器时泵的布置设计见图 9.5
工程应用：框架下的泵的布置设计
框架下的泵的布置设计见图 9.6
